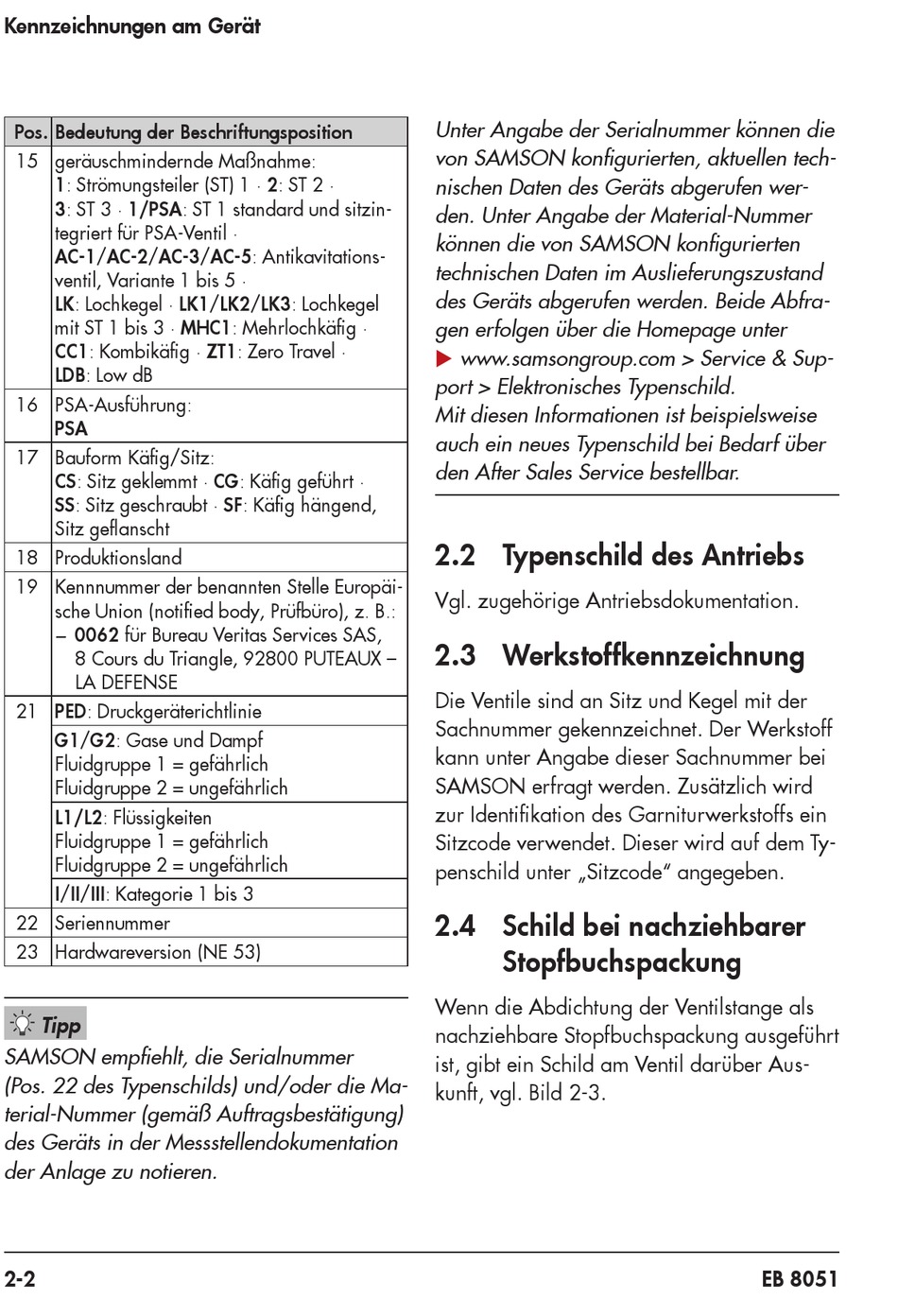

Kennzeichnungen am Gerät
Pos. Bedeutung der Beschriftungsposition
15 geräuschmindernde Maßnahme:
1: Strömungsteiler (ST) 1 · 2: ST 2 ·
3: ST 3 · 1/PSA: ST 1 standard und sitzin-
tegriert für PSA-Ventil ·
AC-1/AC-2/AC-3/AC-5: Antikavitations-
ventil, Variante 1 bis 5 ·
LK: Lochkegel · LK1/LK2/LK3: Lochkegel
mit ST 1 bis 3 · MHC1: Mehrlochkäfig ·
CC1: Kombikäfig · ZT1: Zero Travel ·
LDB: Low dB
16 PSA-Ausführung:
PSA
17 Bauform Käfig/Sitz:
CS: Sitz geklemmt · CG: Käfig geführt ·
SS: Sitz geschraubt · SF: Käfig hängend,
Sitz geflanscht
18 Produktionsland
19 Kennnummer der benannten Stelle Europäi-
sche Union (notified body, Prüfbüro), z. B.:
− 0062 für Bureau Veritas Services SAS,
8 Cours du Triangle, 92800 PUTEAUX –
LA DEFENSE
21 PED: Druckgeräterichtlinie
G1/G2: Gase und Dampf
Fluidgruppe 1 = gefährlich
Fluidgruppe 2 = ungefährlich
L1/L2: Flüssigkeiten
Fluidgruppe 1 = gefährlich
Fluidgruppe 2 = ungefährlich
I/II/III: Kategorie 1 bis 3
22 Seriennummer
23 Hardwareversion (NE 53)
Tipp
SAMSON empfiehlt, die Serialnummer
(Pos. 22 des Typenschilds) und/oder die Ma-
terial-Nummer (gemäß Auftragsbestätigung)
des Geräts in der Messstellendokumentation
der Anlage zu notieren.
2-2
Unter Angabe der Serialnummer können die
von SAMSON konfigurierten, aktuellen tech-
nischen Daten des Geräts abgerufen wer-
den. Unter Angabe der Material-Nummer
können die von SAMSON konfigurierten
technischen Daten im Auslieferungszustand
des Geräts abgerufen werden. Beide Abfra-
gen erfolgen über die Homepage unter
u www.samsongroup.com > Service & Sup-
port > Elektronisches Typenschild.
Mit diesen Informationen ist beispielsweise
auch ein neues Typenschild bei Bedarf über
den After Sales Service bestellbar.
2.2 Typenschild des Antriebs
Vgl. zugehörige Antriebsdokumentation.
2.3 Werkstoffkennzeichnung
Die Ventile sind an Sitz und Kegel mit der
Sachnummer gekennzeichnet. Der Werkstoff
kann unter Angabe dieser Sachnummer bei
SAMSON erfragt werden. Zusätzlich wird
zur Identifikation des Garniturwerkstoffs ein
Sitzcode verwendet. Dieser wird auf dem Ty-
penschild unter „Sitzcode" angegeben.
2.4 Schild bei nachziehbarer
Stopfbuchspackung
Wenn die Abdichtung der Ventilstange als
nachziehbare Stopfbuchspackung ausgeführt
ist, gibt ein Schild am Ventil darüber Aus-
kunft, vgl. Bild 2-3.
