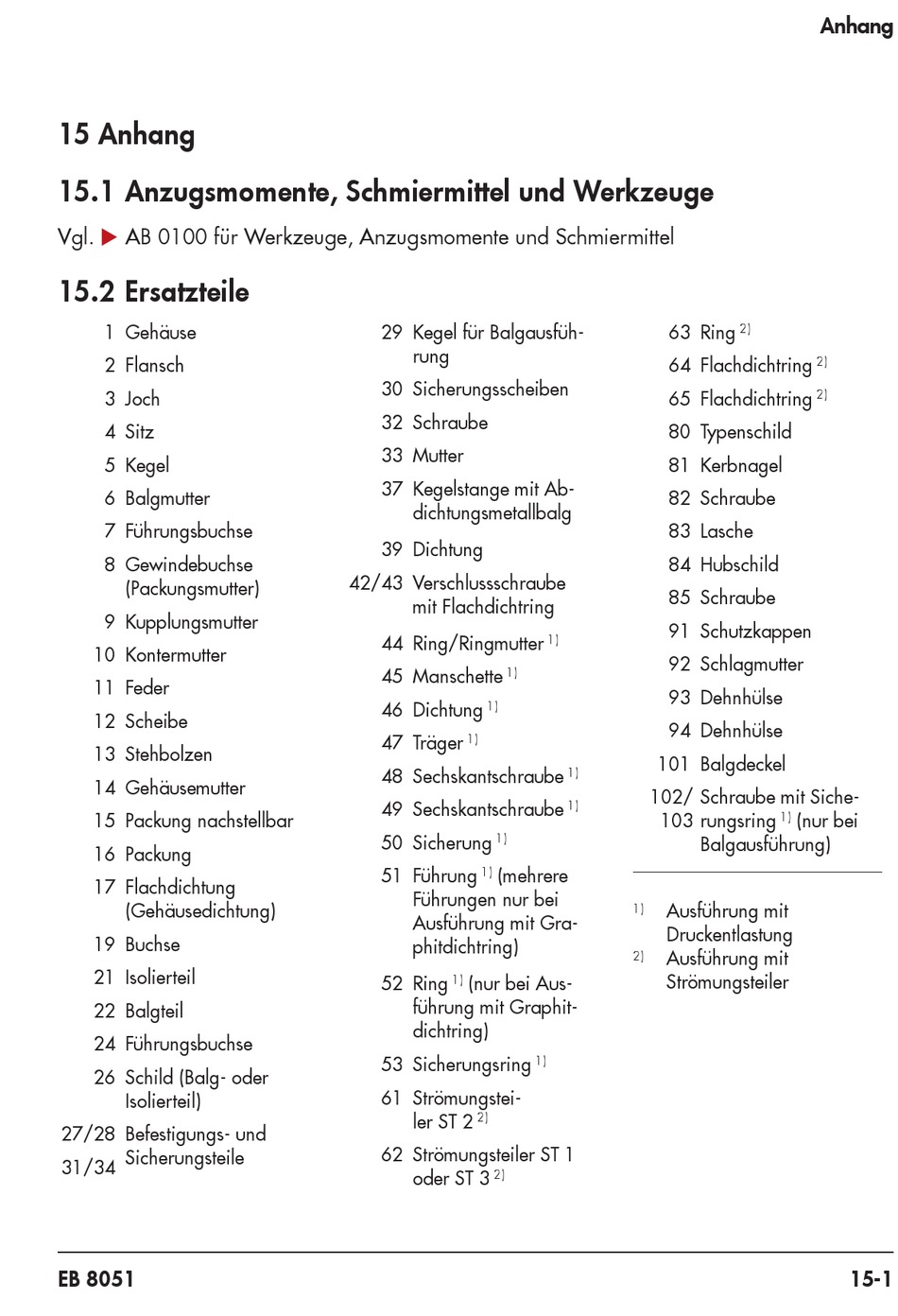

15 Anhang
15.1 Anzugsmomente, Schmiermittel und Werkzeuge
Vgl. u AB 0100 für Werkzeuge, Anzugsmomente und Schmiermittel
15.2 Ersatzteile
1 Gehäuse
2 Flansch
3 Joch
4 Sitz
5 Kegel
6 Balgmutter
7 Führungsbuchse
8 Gewindebuchse
(Packungsmutter)
9 Kupplungsmutter
10 Kontermutter
11 Feder
12 Scheibe
13 Stehbolzen
14 Gehäusemutter
15 Packung nachstellbar
16 Packung
17 Flachdichtung
(Gehäusedichtung)
19 Buchse
21 Isolierteil
22 Balgteil
24 Führungsbuchse
26 Schild (Balg- oder
Isolierteil)
27/28 Befestigungs- und
Sicherungsteile
31/34
EB 8051
29 Kegel für Balgausfüh-
rung
30 Sicherungsscheiben
32 Schraube
33 Mutter
37 Kegelstange mit Ab-
dichtungsmetallbalg
39 Dichtung
42/43 Verschlussschraube
mit Flachdichtring
44 Ring/Ringmutter
45 Manschette
1)
46 Dichtung
1)
47 Träger
1)
48 Sechskantschraube
49 Sechskantschraube
50 Sicherung
1)
51 Führung
(mehrere
1)
Führungen nur bei
Ausführung mit Gra-
phitdichtring)
52 Ring
(nur bei Aus-
1)
führung mit Graphit-
dichtring)
53 Sicherungsring
61 Strömungstei-
ler ST 2
2)
62 Strömungsteiler ST 1
oder ST 3
2)
63 Ring
64 Flachdichtring
65 Flachdichtring
80 Typenschild
81 Kerbnagel
82 Schraube
83 Lasche
84 Hubschild
85 Schraube
91 Schutzkappen
1)
92 Schlagmutter
93 Dehnhülse
94 Dehnhülse
101 Balgdeckel
1)
102/
Schraube mit Siche-
1)
103
rungsring
Balgausführung)
Ausführung mit
1)
Druckentlastung
Ausführung mit
2)
Strömungsteiler
1)
Anhang
2)
2)
2)
(nur bei
1)
15-1
