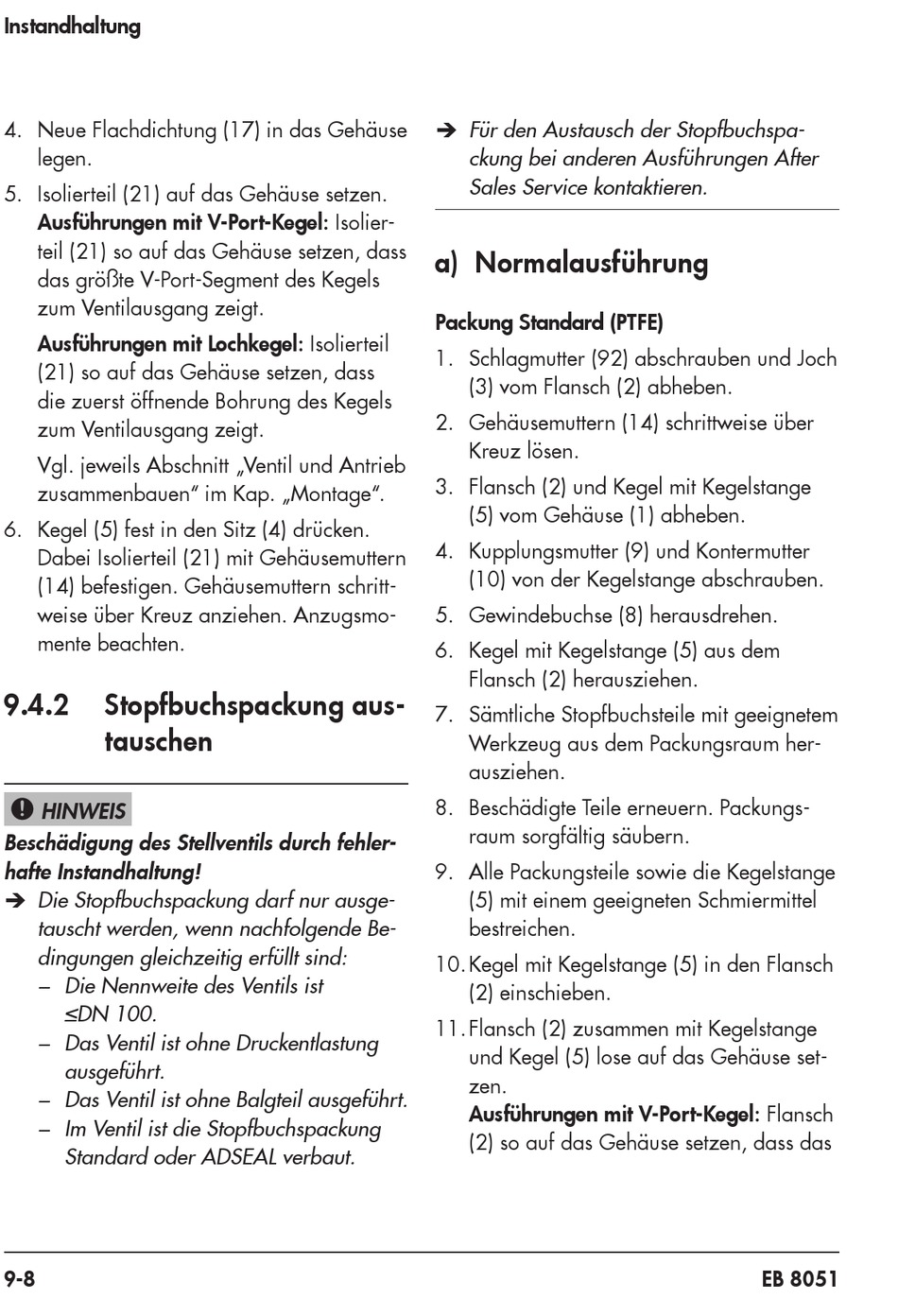

Instandhaltung
4. Neue Flachdichtung (17) in das Gehäuse
legen.
5. Isolierteil (21) auf das Gehäuse setzen.
Ausführungen mit V-Port-Kegel: Isolier-
teil (21) so auf das Gehäuse setzen, dass
das größte V-Port-Segment des Kegels
zum Ventilausgang zeigt.
Ausführungen mit Lochkegel: Isolierteil
(21) so auf das Gehäuse setzen, dass
die zuerst öffnende Bohrung des Kegels
zum Ventilausgang zeigt.
Vgl. jeweils Abschnitt „Ventil und Antrieb
zusammenbauen" im Kap. „Montage".
6. Kegel (5) fest in den Sitz (4) drücken.
Dabei Isolierteil (21) mit Gehäusemuttern
(14) befestigen. Gehäusemuttern schritt-
weise über Kreuz anziehen. Anzugsmo-
mente beachten.
9.4.2
Stopfbuchspackung aus-
tauschen
HINWEIS
!
Beschädigung des Stellventils durch fehler-
hafte Instandhaltung!
Î Die Stopfbuchspackung darf nur ausge-
tauscht werden, wenn nachfolgende Be-
dingungen gleichzeitig erfüllt sind:
− Die Nennweite des Ventils ist
≤DN 100.
− Das Ventil ist ohne Druckentlastung
ausgeführt.
− Das Ventil ist ohne Balgteil ausgeführt.
− Im Ventil ist die Stopfbuchspackung
Standard oder ADSEAL verbaut.
9-8
Î Für den Austausch der Stopfbuchspa-
ckung bei anderen Ausführungen After
Sales Service kontaktieren.
a) Normalausführung
Packung Standard (PTFE)
1. Schlagmutter (92) abschrauben und Joch
(3) vom Flansch (2) abheben.
2. Gehäusemuttern (14) schrittweise über
Kreuz lösen.
3. Flansch (2) und Kegel mit Kegelstange
(5) vom Gehäuse (1) abheben.
4. Kupplungsmutter (9) und Kontermutter
(10) von der Kegelstange abschrauben.
5. Gewindebuchse (8) herausdrehen.
6. Kegel mit Kegelstange (5) aus dem
Flansch (2) herausziehen.
7. Sämtliche Stopfbuchsteile mit geeignetem
Werkzeug aus dem Packungsraum her-
ausziehen.
8. Beschädigte Teile erneuern. Packungs-
raum sorgfältig säubern.
9. Alle Packungsteile sowie die Kegelstange
(5) mit einem geeigneten Schmiermittel
bestreichen.
10. Kegel mit Kegelstange (5) in den Flansch
(2) einschieben.
11. Flansch (2) zusammen mit Kegelstange
und Kegel (5) lose auf das Gehäuse set-
zen.
Ausführungen mit V-Port-Kegel: Flansch
(2) so auf das Gehäuse setzen, dass das
EB 8051
