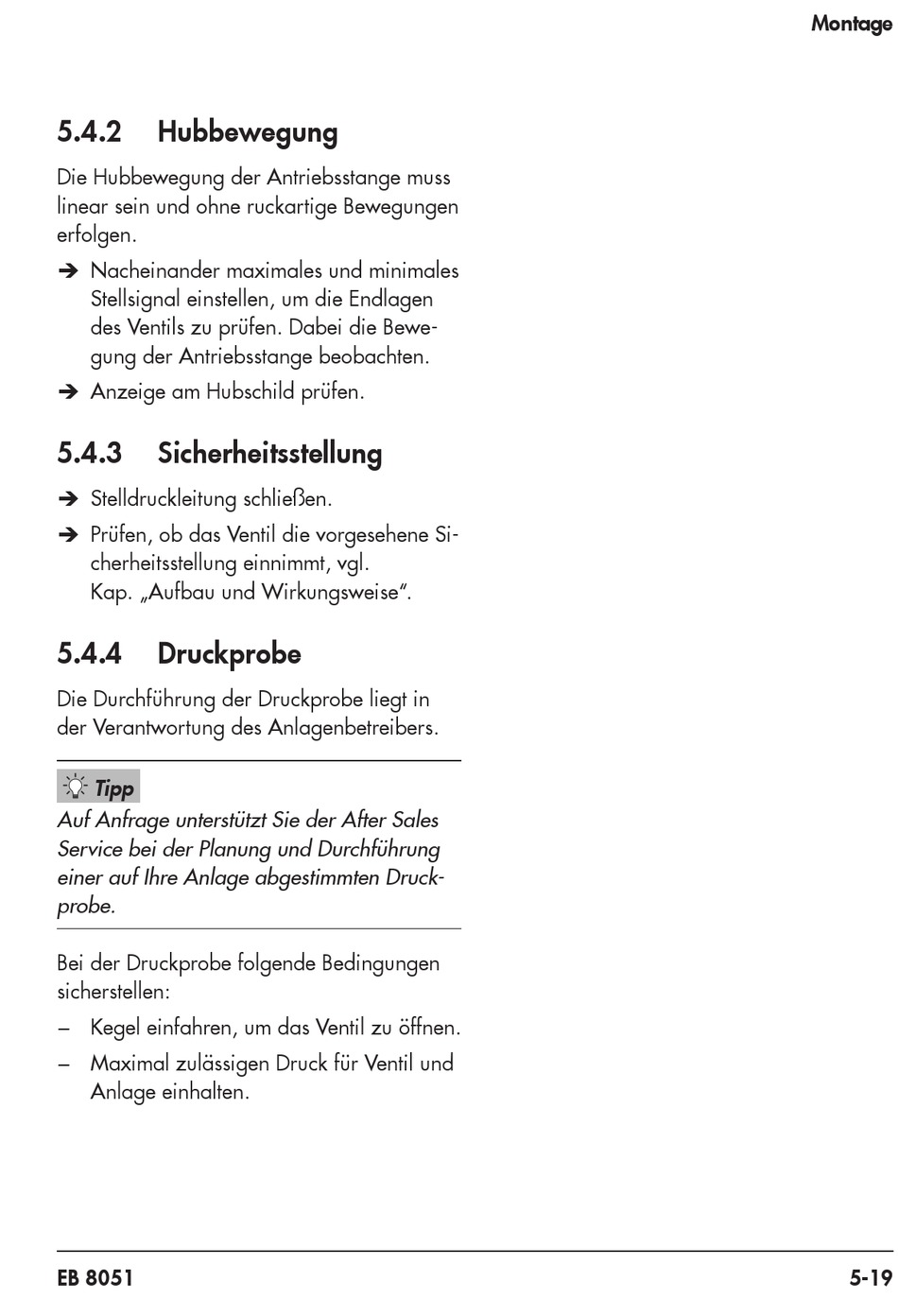

5.4.2
Hubbewegung
Die Hubbewegung der Antriebsstange muss
linear sein und ohne ruckartige Bewegungen
erfolgen.
Î Nacheinander maximales und minimales
Stellsignal einstellen, um die Endlagen
des Ventils zu prüfen. Dabei die Bewe-
gung der Antriebsstange beobachten.
Î Anzeige am Hubschild prüfen.
5.4.3
Sicherheitsstellung
Î Stelldruckleitung schließen.
Î Prüfen, ob das Ventil die vorgesehene Si-
cherheitsstellung einnimmt, vgl.
Kap. „Aufbau und Wirkungsweise".
5.4.4
Druckprobe
Die Durchführung der Druckprobe liegt in
der Verantwortung des Anlagenbetreibers.
Tipp
Auf Anfrage unterstützt Sie der After Sales
Service bei der Planung und Durchführung
einer auf Ihre Anlage abgestimmten Druck-
probe.
Bei der Druckprobe folgende Bedingungen
sicherstellen:
− Kegel einfahren, um das Ventil zu öffnen.
− Maximal zulässigen Druck für Ventil und
Anlage einhalten.
EB 8051
Montage
5-19
