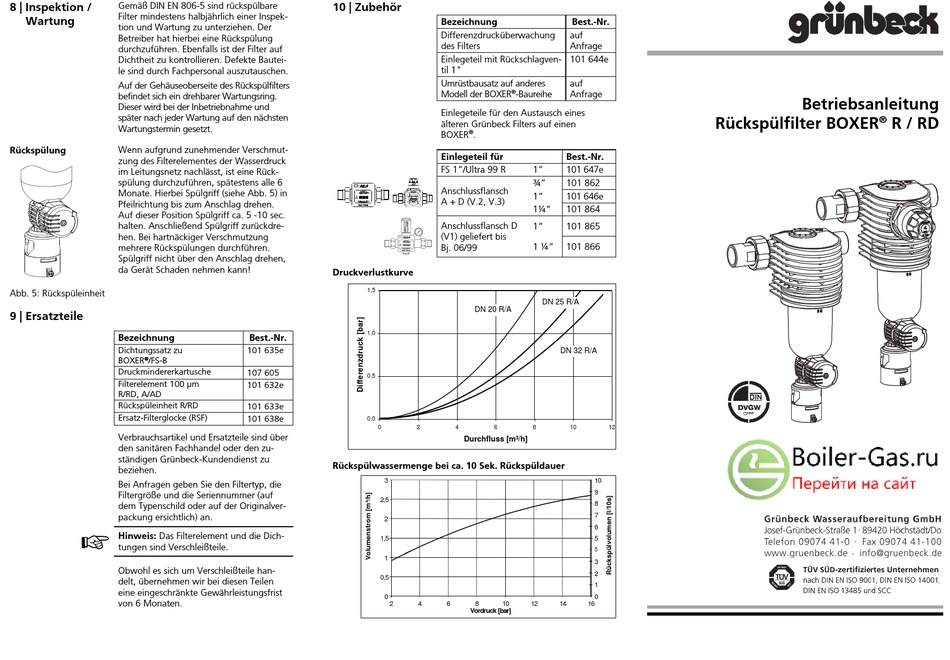

Gemäß DIN EN 806-5 sind rückspülbare
8 | Inspektion /
Filter mindestens halbjährlich einer Inspek-
Wartung
tion und Wartung zu unterziehen. Der
Betreiber hat hierbei eine Rückspülung
durchzuführen. Ebenfalls ist der Filter auf
Dichtheit zu kontrollieren. Defekte Bautei-
le sind durch Fachpersonal auszutauschen.
Auf der Gehäuseoberseite des Rückspülfilters
befindet sich ein drehbarer Wartungsring.
Dieser wird bei der Inbetriebnahme und
später nach jeder Wartung auf den nächsten
Wartungstermin gesetzt.
Wenn aufgrund zunehmender Verschmut-
Rückspülung
zung des Filterelementes der Wasserdruck
im Leitungsnetz nachlässt, ist eine Rück-
spülung durchzuführen, spätestens alle 6
Monate. Hierbei Spülgriff (siehe Abb. 5) in
Pfeilrichtung bis zum Anschlag drehen.
Auf dieser Position Spülgriff ca. 5 -10 sec.
halten. Anschließend Spülgriff zurückdre-
hen. Bei hartnäckiger Verschmutzung
mehrere Rückspülungen durchführen.
Spülgriff nicht über den Anschlag drehen,
da Gerät Schaden nehmen kann!
Abb. 5: Rückspüleinheit
9 | Ersatzteile
Bezeichnung
Dichtungssatz zu
®
BOXER /FS-B
Druckmindererkartusche
Filterelement 100 μm
R/RD, A/AD
Rückspüleinheit R/RD
Ersatz-Filterglocke (RSF)
Verbrauchsartikel und Ersatzteile sind über
den sanitären Fachhandel oder den zu-
ständigen Grünbeck-Kundendienst zu
beziehen.
Bei Anfragen geben Sie den Filtertyp, die
Filtergröße und die Seriennummer (auf
dem Typenschild oder auf der Originalver-
packung ersichtlich) an.

Hinweis: Das Filterelement und die Dich-
tungen sind Verschleißteile.
Obwohl es sich um Verschleißteile han-
delt, übernehmen wir bei diesen Teilen
eine eingeschränkte Gewährleistungsfrist
von 6 Monaten.
10 | Zubehör
Druckverlustkurve
1,5
1,0
Best.-Nr.
101 635e
107 605
0,5
101 632e
101 633e
101 638e
0,0
0 2
Rückspülwassermenge bei ca. 10 Sek. Rückspüldauer
3
2,5
2
1,5
1
0,5
0
2 4
Bezeichnung Best.-Nr.
Differenzdrucküberwachung auf
des Filters Anfrage
Einlegeteil mit Rückschlagven- 101 644e
til 1"
Umrüstbausatz auf anderes auf
®
Modell der BOXER -Baureihe Anfrage
Einlegeteile für den Austausch eines
älteren Grünbeck Filters auf einen
®
BOXER .
Einlegeteil für Best.-Nr.
FS 1"/Ultra 99 R 1" 101 647e
¾" 101 862
Anschlussflansch
1" 101 646e
A + D (V.2, V.3)
1¼" 101 864
Anschlussflansch D
1" 101 865
(V1) geliefert bis
1 ¼" 101 866
Bj. 06/99
DN 25 R/A
DN 20 R/A
DN 32 R/A
4 6 8 10 12
Durchfluss [m³/h]
10
9
8
7
6
5
5
3
2
1
0
6 8 10 12 14 16
Vordruck [bar]
Betriebsanleitung

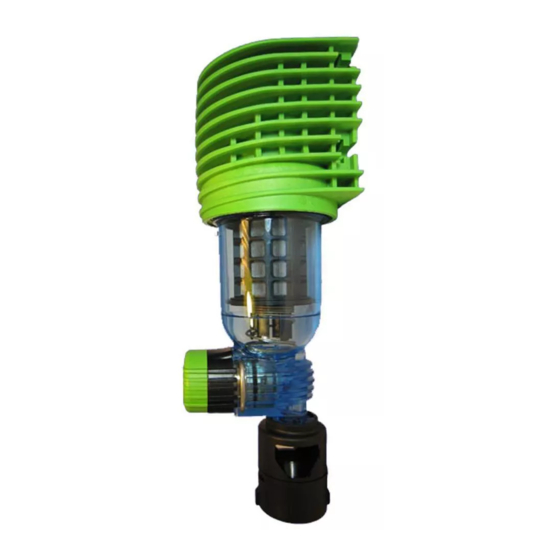

Rückspülfilter BOXER
S t a n d J u n i 2 0 1 4
Bestell-Nr. 106 101 394
®
R / RD
