2.1.10

Ausbohren 3 - CYCLE87

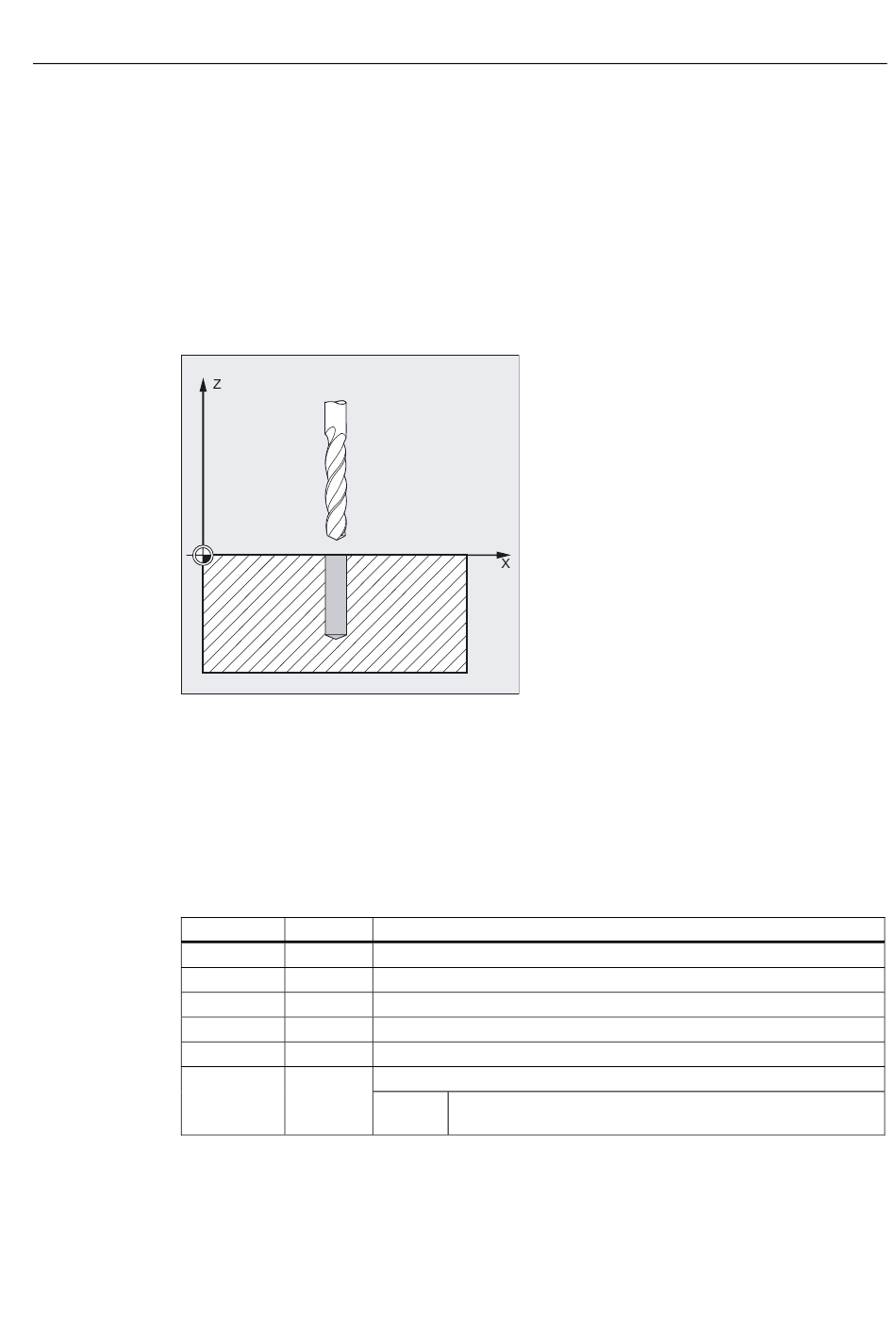

Funktion
Das Werkzeug bohrt mit der programmierten Spindeldrehzahl und Vorschubgeschwindigkeit
bis zur eingegebenen Endbohrtiefe.
Beim Ausbohren 3 wird nach Erreichen der Endbohrtiefe ein Spindelhalt ohne Orientierung
M5 und anschließend ein programmierter Halt M0 erzeugt. Durch die Taste NC-START wird
die Auswärtsbewegung bis zur Rückzugsebene im Eilgang fortgesetzt.
Programmierung
CYCLE87 (RTP, RFP, SDIS, DP, DPR, SDIR)
Parameter
Parameter
RTP
RFP
SDIS
DP
DPR
SDIR
Zyklen
Programmierhandbuch, 01/2008, 6FC5398-3BP20-1AA0
Datentyp Bedeutung
real Rückzugsebene (absolut)
real Referenzebene (absolut)
real Sicherheitsabstand (ohne Vorzeichen einzugeben)
real Endbohrtiefe (absolut)
real Endbohrtiefe relativ zur Referenzebene (ohne Vorzeichen einzugeben)
integer Drehrichtung
Werte: 3: (für M3)
4: (für M4)
Bohrzyklen und Bohrbilder
2.1 Bohrzyklen
