Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

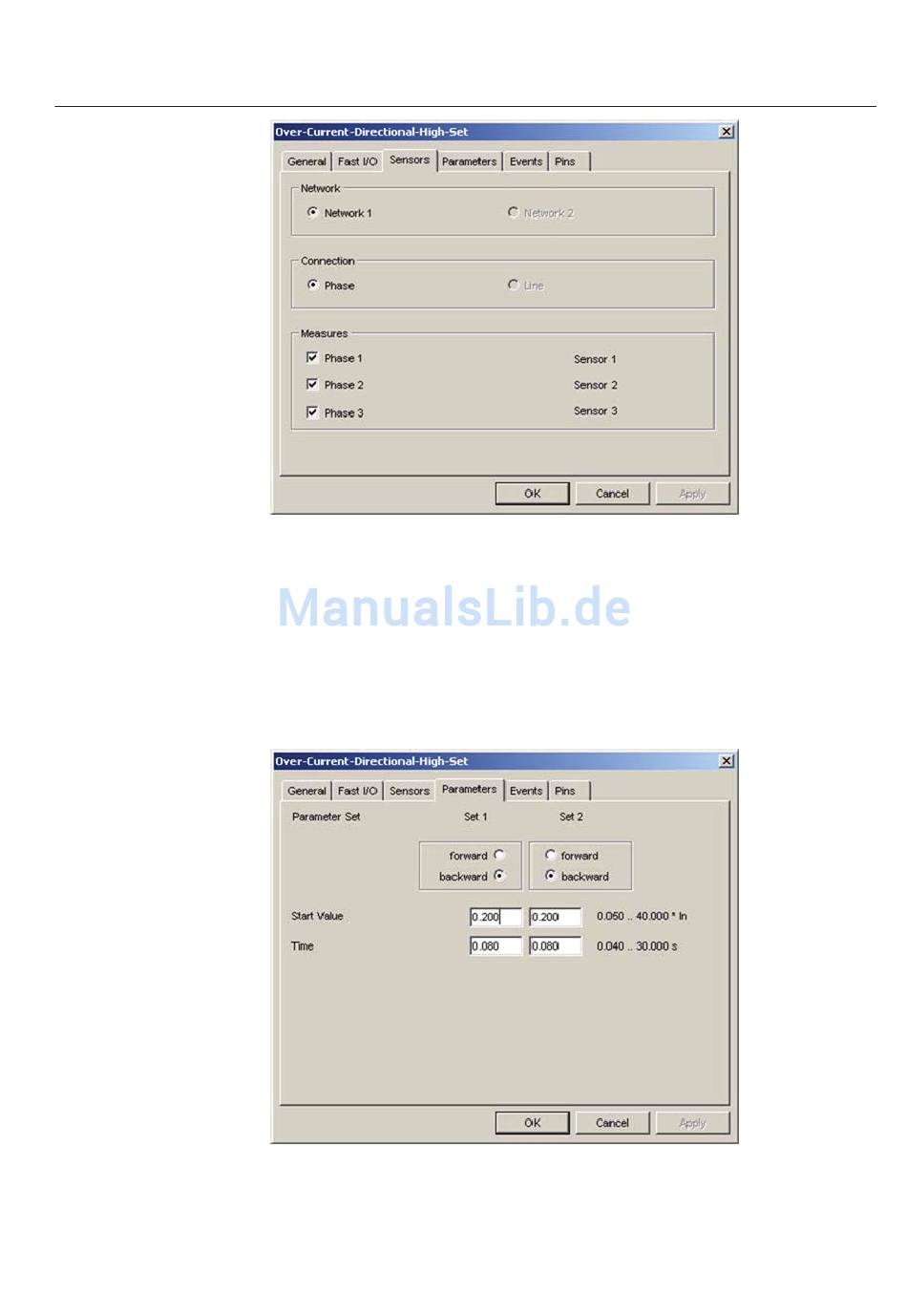

Abb. 6.1.6.2.-3 Sensoren (Sensors)
Die Schutzfunktion löst bei jeder Phasenstromkombination in einem Tripel aus.
Beispielsweise kann sie bei Phasenströmen, die demselben Netz angehören, als Ein-
phasen-, Zweiphasen- oder Dreiphasenschutz auslösen.
Der Strom der fehlerhaften Phase wird mit der Spannung der entsprechenden
Schallphasen kombiniert. Die erforderliche Spannungsgröße wird automatisch aus-
gewählt und im Dialogfenster Allgemein (General) angezeigt.
Abb. 6.1.6.2.-4 Parameter (Parameters)
