REF 542plus
24
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Dies wird unterhalb der Zeile mit den RSV-Werten neben dem Eingabefeld Wand-
lerverhältnis (Transformer ratio) angezeigt. Sobald die Nennspannungsdaten des
Spannungswandlers erreicht sind, ist keine Teilung mehr erforderlich durch:
3
Der aktuelle IRV kann je nach Eingangswandler auf der analogen Eingangsplatine
nur 100 V betragen.
Stimmen RSV und IRV nicht überein, gleicht das REF 542plus die Schwellenwerte
der Schutzfunktion automatisch aus. Wird Invertierte Phase (Inverted phase) aus-
gewählt, wird die Polarität des analogen Signals invertiert. Amplitude und Phase
können nun korrigiert werden.
Leitungsspannungswandler

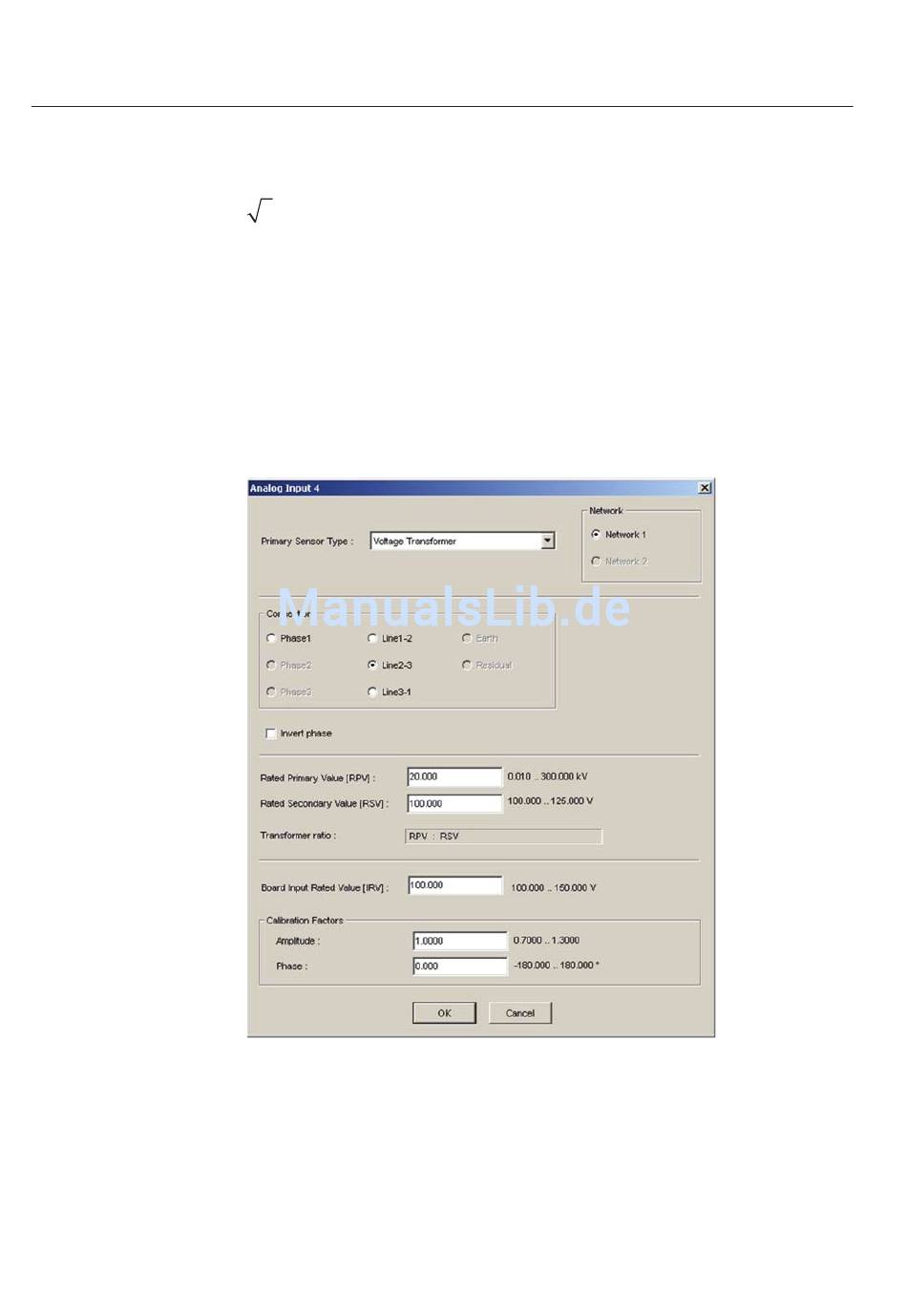

Abb. 4.1.4.-2 Leitungsspannungswandler
Leitungsspannungswandler referenzieren normalerweise die Nennleitungsspan-
nung auf der Primärseite mit der Nennleitungsspannung auf der Sekundärseite, bei-
spielsweise 20 kV:100 V. Dies wird unterhalb der Zeile mit den RSV-Werten neben
dem Eingabefeld Wandlerverhältnis (Transformer ratio) angezeigt.
Der aktuelle IRV kann je nach Eingangswandler auf der analogen Eingangsplatine
nur 100 V betragen.
1MRS757432
(3)
A050612
