Ein Eingangskanal ungleich 0 bedeutet eine direkte Ausführung des Blockierungs-
befehls. Das wiederum bedeutet, dass die zyklische Auswertung des FUPLA über-
sprungen wird.

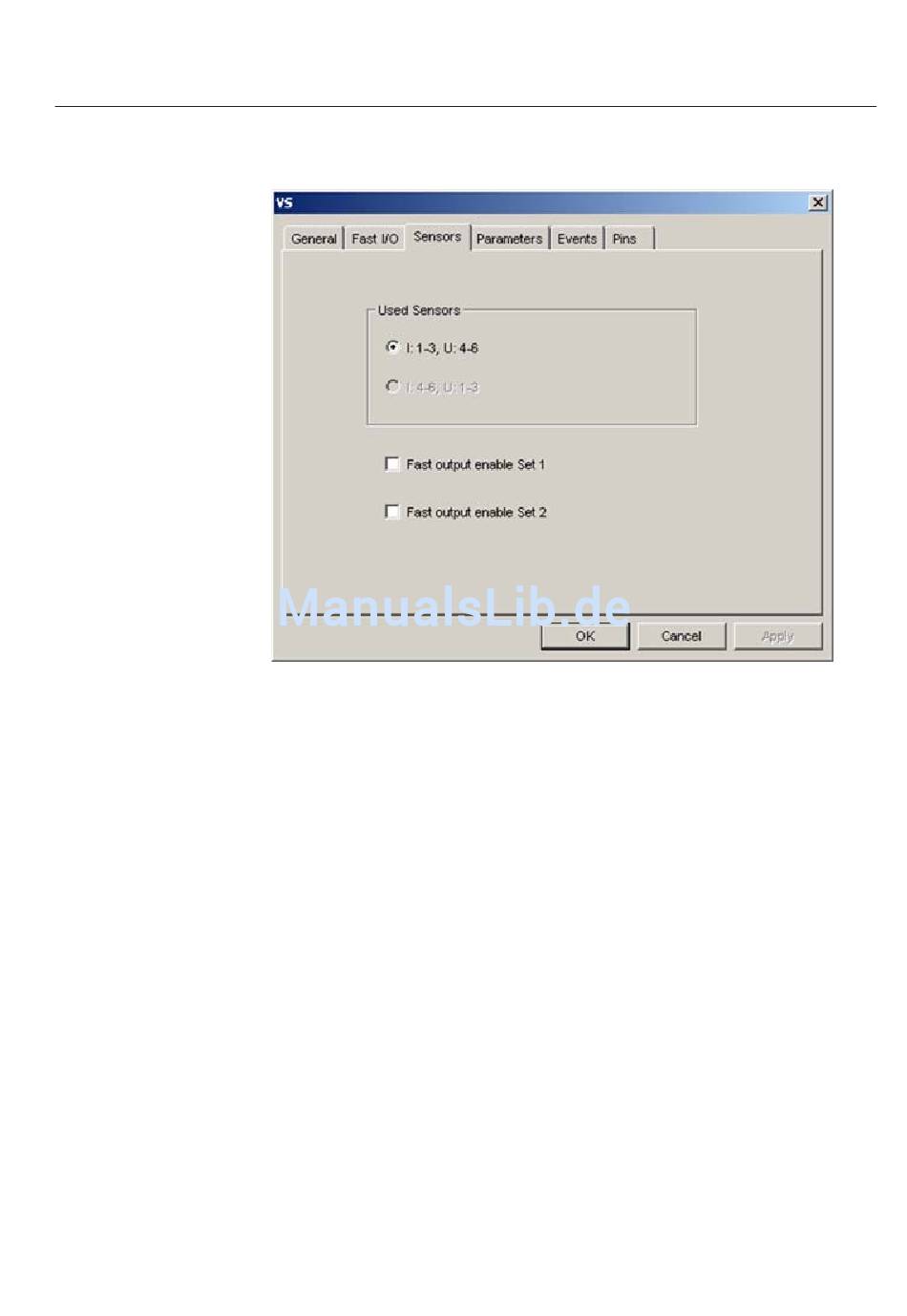

Abb. 6.10.2.2.-3 Sensor (Sensor)
Die VS löst bei einer der genannten Strom- und Spannungskombinationen aus.
Der gültige Parameter muss auf der Registerkarte Parameter (Parameters) einge-
stellt werden.
I: 1-3, U: 4-6 Die analogen Eingänge 1 bis 3 sind Stromeingänge und 4 bis 6
sind Spannungseingänge.
I: 4-6, U: 1-3 Die analogen Eingänge 4 bis 6 sind Stromeingänge und 1 bis 3
sind Spannungseingänge.
Der schnelle optische Ausgang kann durch Prüfen des Parameters für die entspre-
chende Gruppe des Parametersatzes aktiviert werden.
