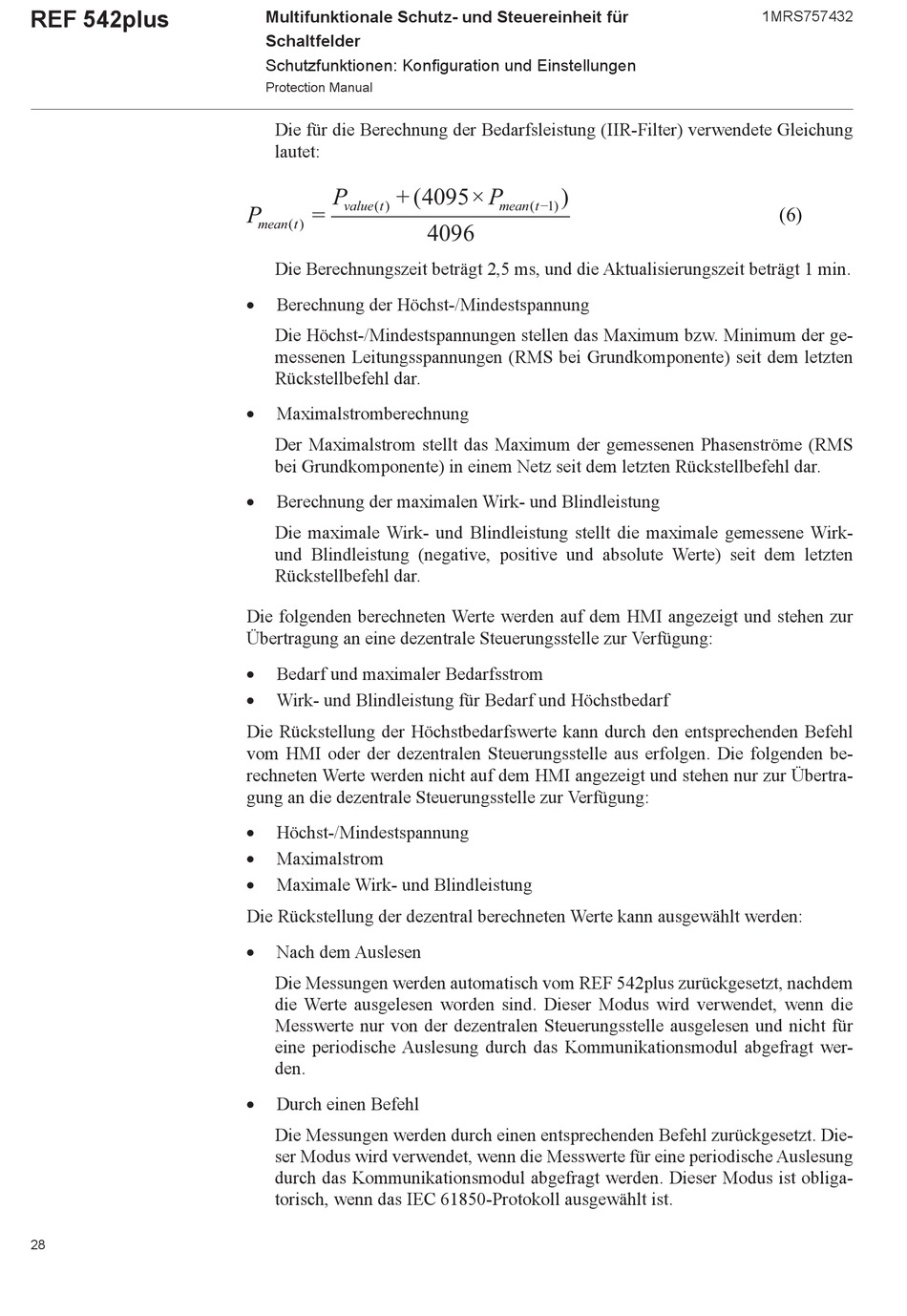

REF 542plus
28
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Die für die Berechnung der Bedarfsleistung (IIR-Filter) verwendete Gleichung
lautet:
P
+ (
value t ( )
P =
mean t ( )
Die Berechnungszeit beträgt 2,5 ms, und die Aktualisierungszeit beträgt 1 min.

Berechnung der Höchst-/Mindestspannung
Die Höchst-/Mindestspannungen stellen das Maximum bzw. Minimum der ge-
messenen Leitungsspannungen (RMS bei Grundkomponente) seit dem letzten
Rückstellbefehl dar.

Maximalstromberechnung
Der Maximalstrom stellt das Maximum der gemessenen Phasenströme (RMS
bei Grundkomponente) in einem Netz seit dem letzten Rückstellbefehl dar.

Berechnung der maximalen Wirk- und Blindleistung
Die maximale Wirk- und Blindleistung stellt die maximale gemessene Wirk-
und Blindleistung (negative, positive und absolute Werte) seit dem letzten
Rückstellbefehl dar.
Die folgenden berechneten Werte werden auf dem HMI angezeigt und stehen zur
Übertragung an eine dezentrale Steuerungsstelle zur Verfügung:

Bedarf und maximaler Bedarfsstrom

Wirk- und Blindleistung für Bedarf und Höchstbedarf
Die Rückstellung der Höchstbedarfswerte kann durch den entsprechenden Befehl
vom HMI oder der dezentralen Steuerungsstelle aus erfolgen. Die folgenden be-
rechneten Werte werden nicht auf dem HMI angezeigt und stehen nur zur Übertra-
gung an die dezentrale Steuerungsstelle zur Verfügung:

Höchst-/Mindestspannung

Maximalstrom

Maximale Wirk- und Blindleistung
Die Rückstellung der dezentral berechneten Werte kann ausgewählt werden:

Nach dem Auslesen
Die Messungen werden automatisch vom REF 542plus zurückgesetzt, nachdem
die Werte ausgelesen worden sind. Dieser Modus wird verwendet, wenn die
Messwerte nur von der dezentralen Steuerungsstelle ausgelesen und nicht für
eine periodische Auslesung durch das Kommunikationsmodul abgefragt wer-
den.

Durch einen Befehl
Die Messungen werden durch einen entsprechenden Befehl zurückgesetzt. Die-
ser Modus wird verwendet, wenn die Messwerte für eine periodische Auslesung
durch das Kommunikationsmodul abgefragt werden. Dieser Modus ist obliga-
torisch, wenn das IEC 61850-Protokoll ausgewählt ist.
P
4095 × )
mean t ( − 1 )
4096
1MRS757432
(6)
