REF 542plus
142
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Basisstrom Ieb (Base current Ieb):
Zeitmultiplikator k (Time multiplier k): Parameter zum Variieren der Zeitverzögerung
Die Auslösezeit errechnet sich gemäß dem British Standard (BS 142), sobald der
Zeitmultiplikator k verwendet wird. Wird der Zeitmultiplikator k auf Eins (k = 1)
gesetzt, entspricht die IDMT-Kurve IEC 60255-3.

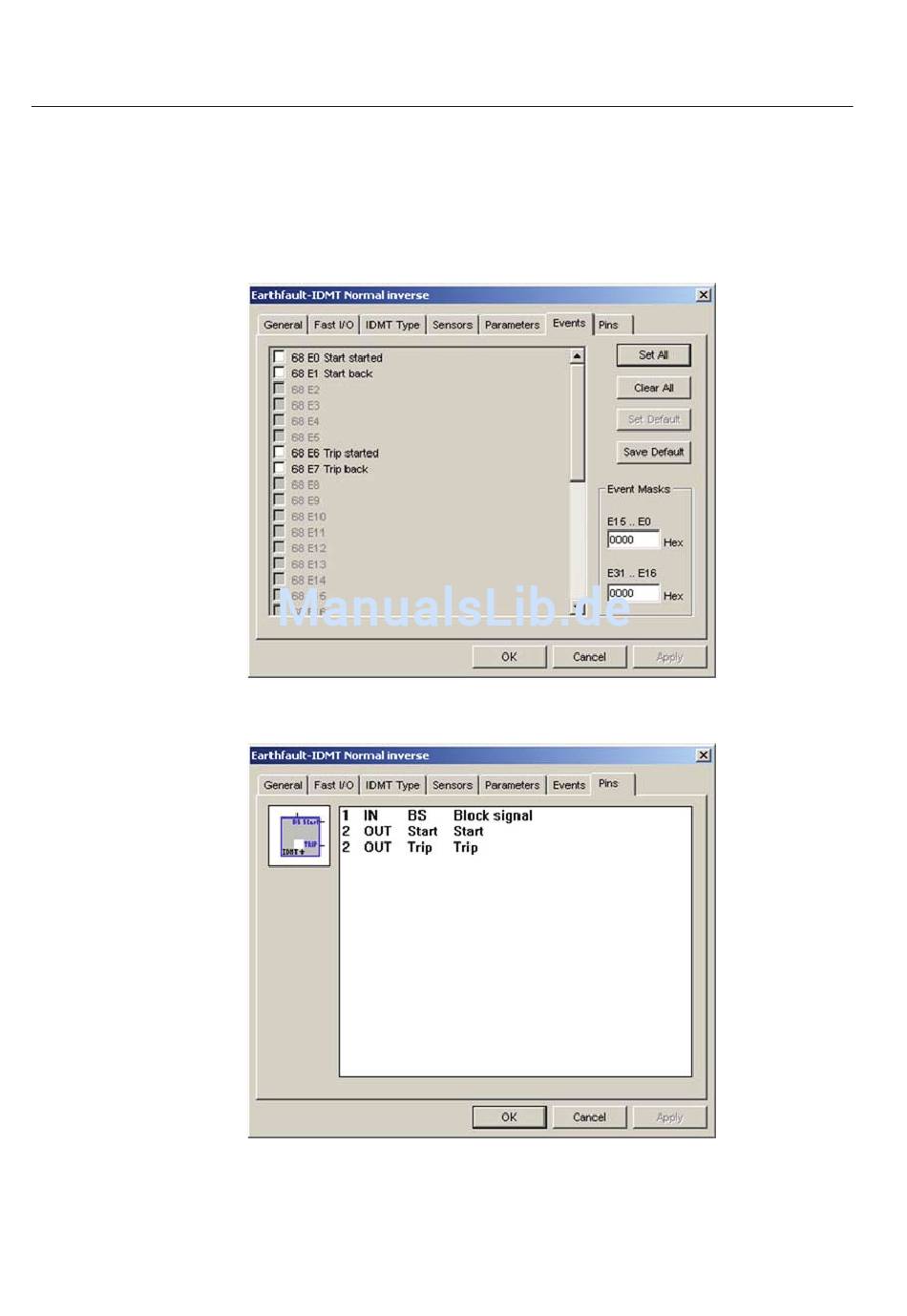

Abb. 6.1.12.2.-6 Ereignisse (Events)
Abb. 6.1.12.2.-7 Pins
Stromschwellenwert zur Erkennung
einer Überstrombedingung
für die Auslösebedingung
1MRS757432
A051006
A051007
