REF 542plus
136
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

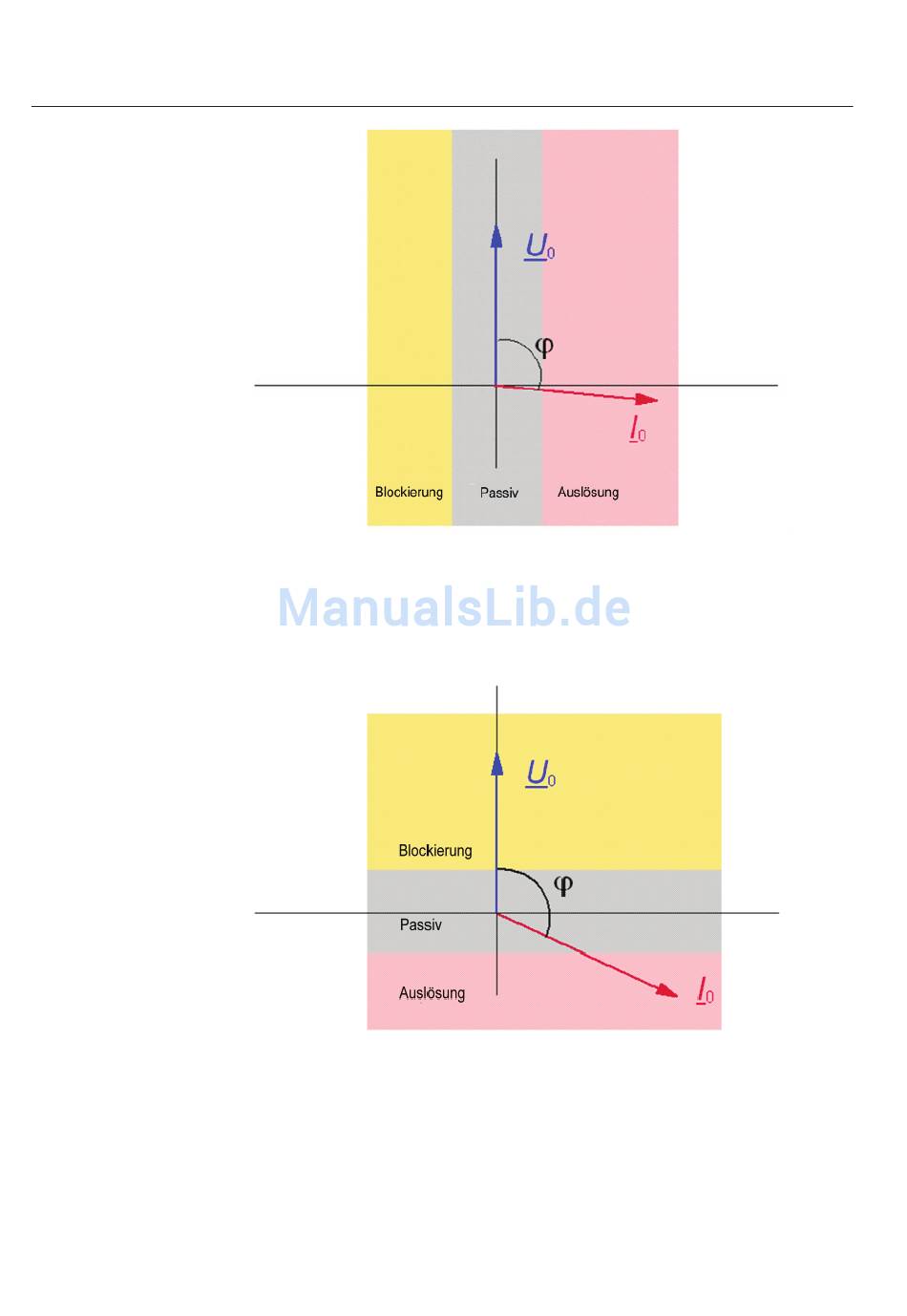

Abb. 6.1.11.4.-1
Schaltkennlinie der Erdschlussschutzfunktion (isoliertes Netz sin φ)
Ist der Parameter Netztyp (Net type) auf geerdet (earthed) eingestellt, ist der Neu-
tralleiterstrom resistiven Typs. Seine Hauptkomponente liegt dann auf einer Projek-
tion parallel zur Neutralleiterspannung.
Abb. 6.1.11.4.-2
Schaltkennlinie des gerichteten Erdschlussschutzes (geerdetes Netz
cos φ)
Sind die folgenden Bedingungen erfüllt:
1MRS757432
A050974
A050975
