REF 542plus
324
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

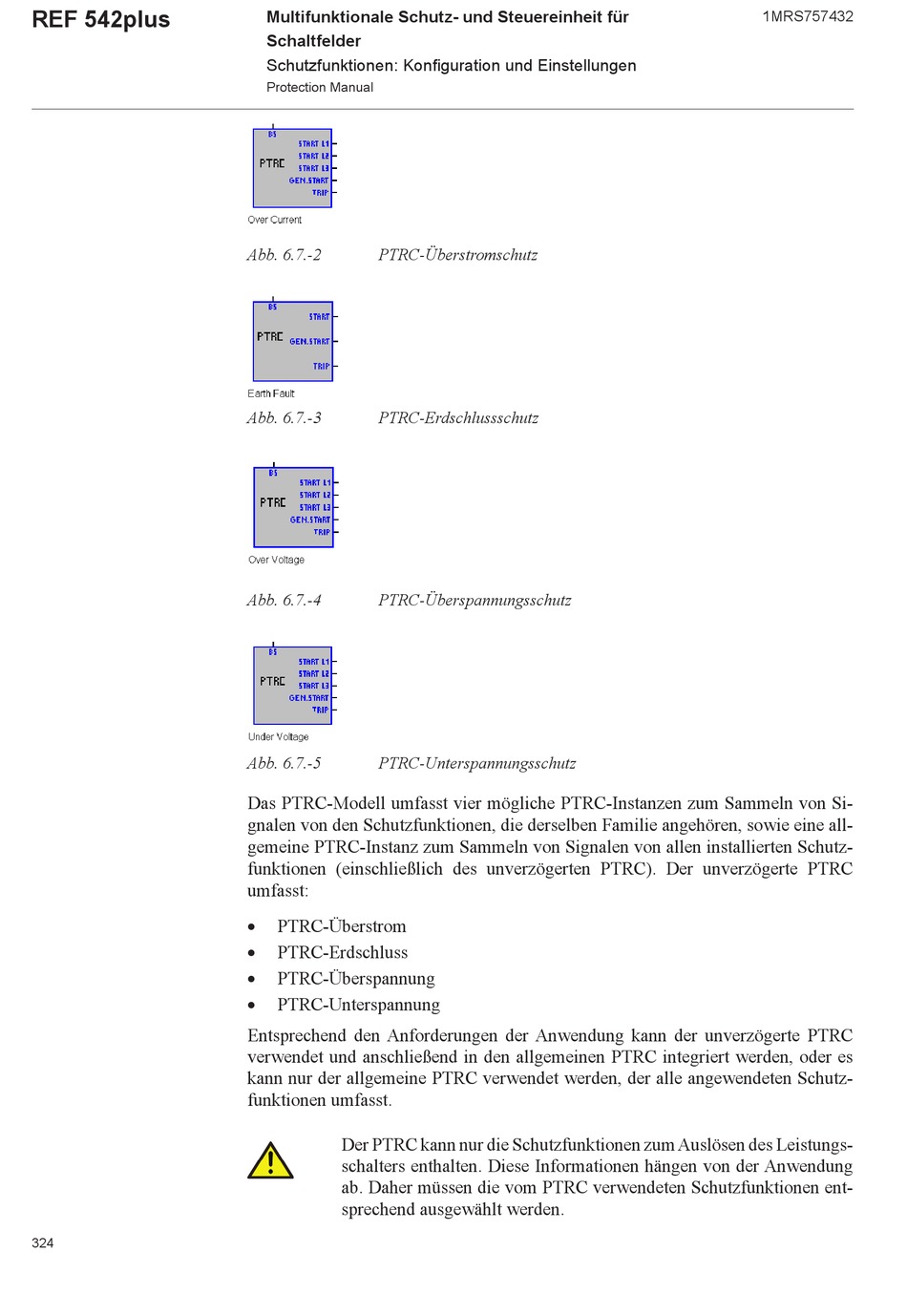

Abb. 6.7.-2 PTRC-Überstromschutz
Abb. 6.7.-3 PTRC-Erdschlussschutz
Abb. 6.7.-4 PTRC-Überspannungsschutz
Abb. 6.7.-5 PTRC-Unterspannungsschutz
Das PTRC-Modell umfasst vier mögliche PTRC-Instanzen zum Sammeln von Si-
gnalen von den Schutzfunktionen, die derselben Familie angehören, sowie eine all-
gemeine PTRC-Instanz zum Sammeln von Signalen von allen installierten Schutz-
funktionen (einschließlich des unverzögerten PTRC). Der unverzögerte PTRC
umfasst:

PTRC-Überstrom

PTRC-Erdschluss

PTRC-Überspannung

PTRC-Unterspannung
Entsprechend den Anforderungen der Anwendung kann der unverzögerte PTRC
verwendet und anschließend in den allgemeinen PTRC integriert werden, oder es
kann nur der allgemeine PTRC verwendet werden, der alle angewendeten Schutz-
funktionen umfasst.
Der PTRC kann nur die Schutzfunktionen zum Auslösen des Leistungs-
schalters enthalten. Diese Informationen hängen von der Anwendung
ab. Daher müssen die vom PTRC verwendeten Schutzfunktionen ent-
sprechend ausgewählt werden.
