Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

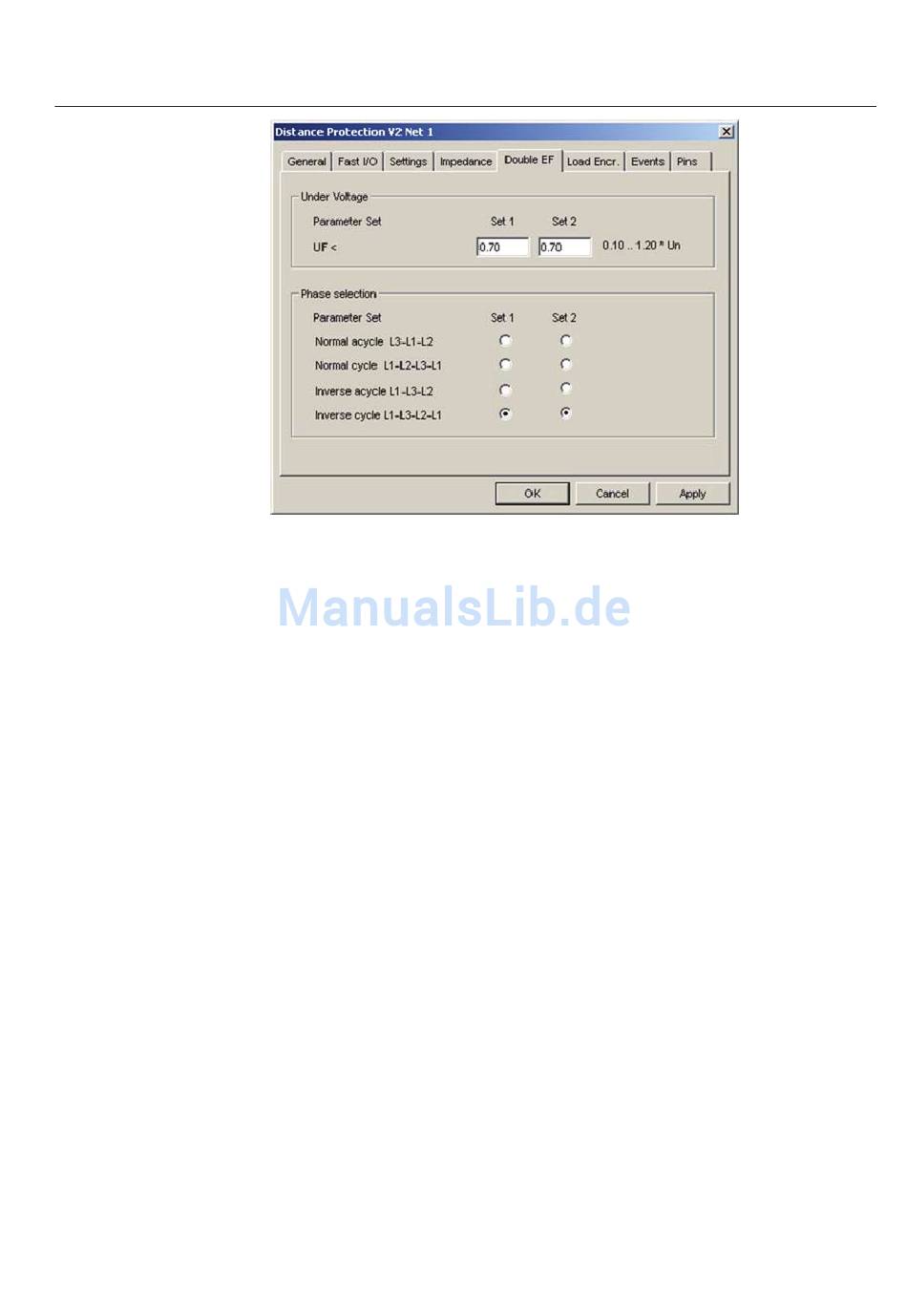

Abb. 6.4.2.2.-5 Allgemeine Fehlererkennung, Registerkarte Doppelerdschluss (Double
EF)
Die Parameter für einen Doppelerdschluss sind nur für den hochohmigen Netztyp
verfügbar und werden nur für diesen freigegeben. Ziel ist es, gemäß eines spezifi -
schen Phasenauswahlschemas nur einen der beiden Erdschlüsse abzuschalten, die
an unterschiedlichen Orten im Netz auftreten.
UF<: Unterspannungsüberwachung der Leitungsspannungen zur
Erkennung der betroffenen Phasen
Phasenauswahl
(Phase selection) Löschung eines Erdschlusses während des Auftretens eines
Doppelerdschlusses im hochohmigen Netztyp. Beispielsweise
wird für die Einstellung Normal azyklisch L3-L1-L2 (Normal
acycle L3-L1-L2) bei einem Doppelerdschluss in den Phasen
L2 und L3 der Erdschluss in Phase L3 abgeschaltet.
