1MRS757432
6.6.8.6.
6.6.9.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Parameter und Ereignisse

Tabelle 6.6.8.6.-1 Einstellwerte
Parameter Werte
Auslösekri-
f / f_AND_df/
terien (Trip
dt / f_OR_df/dt
criteria)
Startwert (Start
40.00 ... 75.00
value)
Frequenz-Gra-
dient (Frequen- 0.10 ... 1.00
cy gradient)
Zeit (Time) 0.10 ... 30.00
Unterspan-
nungsschwel-
lenwert 0.10 ... 1.00
(Undervoltage
threshold)
Tabelle 6.6.8.6.-2 Ereignisse
Code Ereignisursache
E0 Schutzvorrichtung kommend
E1 Start abgebrochen
E6 Auslösesignal aktiv
E7 Auslösesignal wieder inaktiv
E16 Blockierungsausgangssignal aktiv
E17 Blockierungsausgangssignal wieder inaktiv
E18 Blockierungssignal der Schutzvorrichtung aktiv kommend
E19 Blockierungssignal der Schutzvorrichtung wieder inaktiv
Standardmäßig sind alle Ereignisse deaktiviert.

Leistungsschalterversagerschutz

Das REF 542plus verfügt über einen Leistungsschalterversagerschutz (LSVS), um
die Isolierung eines Netzfehlers durch angrenzende Leistungsschalter zu initiieren.

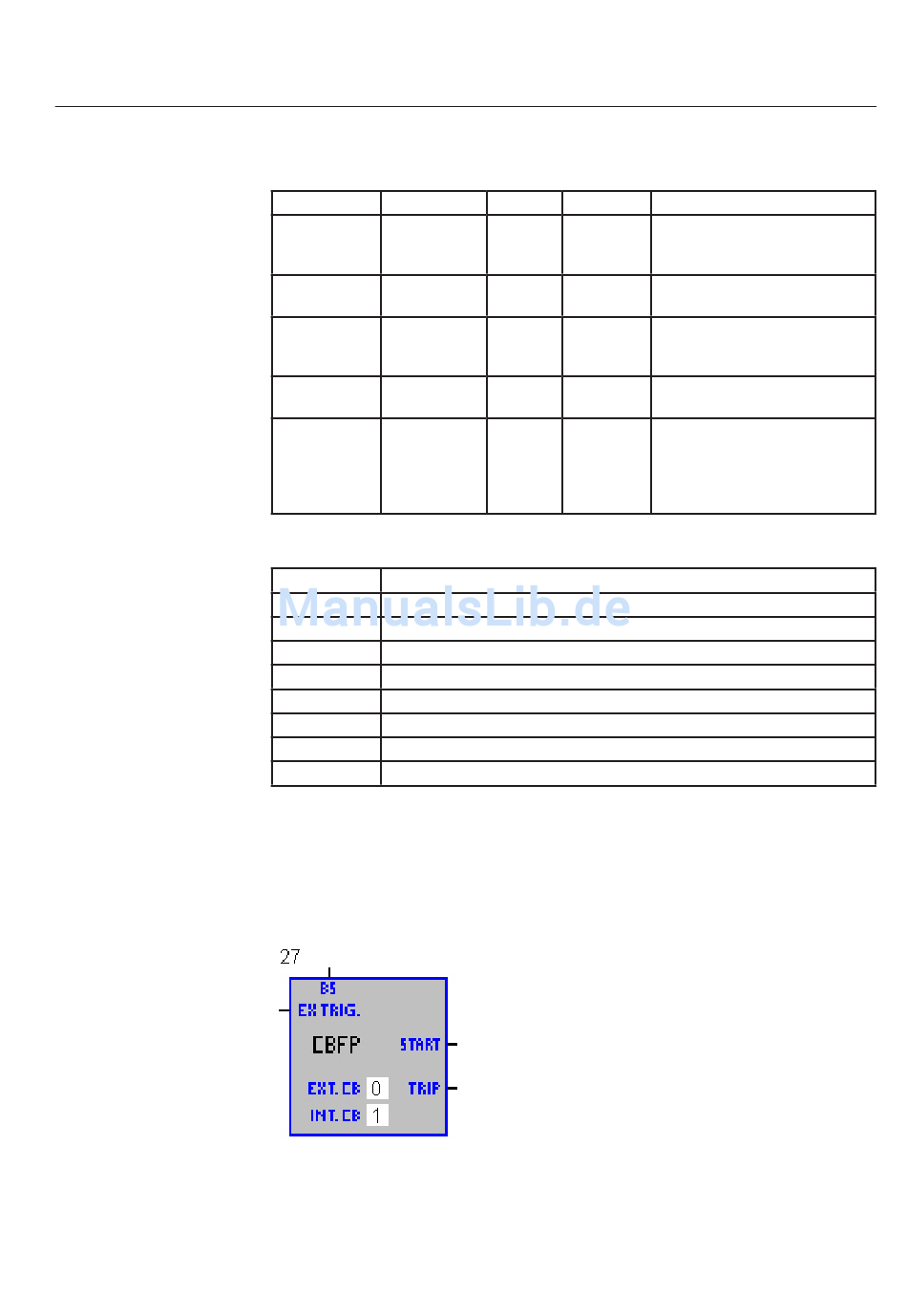

Abb. 6.6.9.-1 Leistungsschalterversagerschutz (LSVS)
Einheit Standard Erklärung
Defi nition der Start-/Auslösekri-
- f
terien
49.95 Amplitudenschwellenwert der
Hz
59.95 Delta-Frequenz
Rate des Schwellenwertes für
Hz/s 0.50
die Frequenzänderung
Zeitverzögerung zur Erkennung
s 0.50
einer Auslösebedingung
Mindestspannungsschwellen-
Un 0.20 wert zum Blockieren/Aktivieren
der Funktion
REF 542plus
305
