Die Startreihenfolge kann durch eine Auswahl im Fenster Stufe (Stage) im Dialog-
fenster Allgemein (General) neu festgelegt werden.

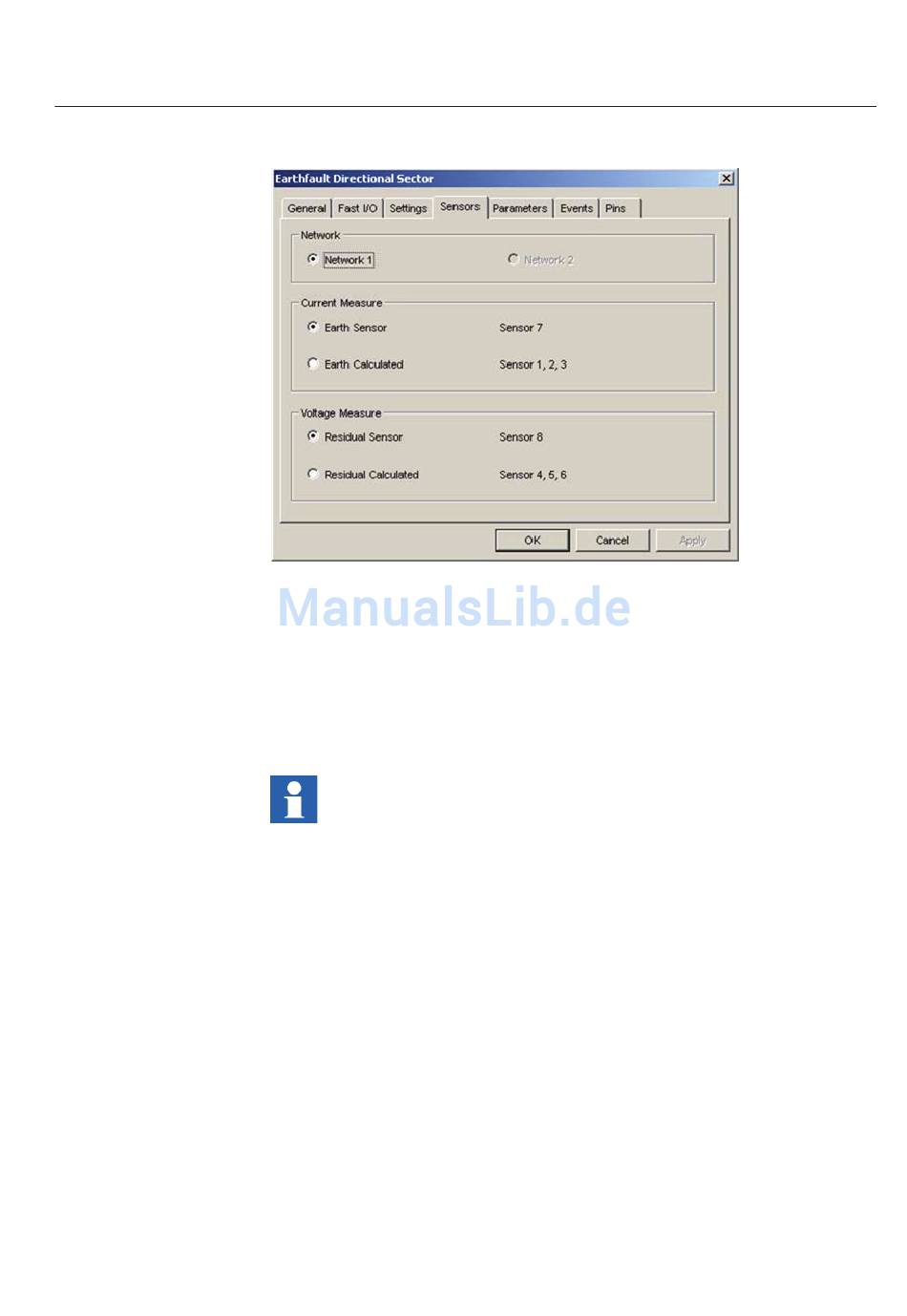

Abb. 6.1.14.2.-3 Sensoren (Sensors)
Die Schutzfunktionen können bei Neutralleiterstrom- und Restspannungsgrößen
auslösen.
Der Neutralleiterstrom I0 und die Restspannung U0 können entweder über einen
zugewiesenen Sensor erfasst oder mithilfe der Strom- und Spannungsphasenkom-
ponenten in einem Tripel berechnet werden.
Um eine ausreichend hohe Genauigkeit sicherzustellen, werden die
Startwerteinstellungen unter Berücksichtigung der gesamten analo-
gen Eingangsaufnahmekette im Dialogfenster Parameter (Parameters)
ausgewertet. Besteht der voreingestellte Schwellenwert diese Prüfung
nicht, wird eine Warnung gegeben.
