Der aktuelle IRV kann je nach Eingangswandler auf der
ne nur 100 V betragen.
Stimmen RSV und IRV nicht überein, gleicht das REF 542plus die Schwellenwerte
der Schutzfunktion automatisch aus. Wird Invertierte Phase (Inverted phase) aus-
gewählt, wird die Polarität des analogen Signals invertiert. Amplitude und Phase
können nun korrigiert werden.
Generelle Einschränkungen

Die Kanäle 1 bis 6 können nur für Phasenströme, Phasenspannungen oder Lei-
tungsspannungen verwendet werden.

Die Kanäle 7 und 8 können entweder für Neutralleiterstrom, Restspannung oder
Leitungsspannung für die Synchrocheck-Funktion verwendet werden.

Die Strom- und Spannungssensoren in den Tripeln 1 bis 3 und 4 bis 6 müssen
über dieselben Kennlinien (RPV, RSV und IRV) verfügen.

Netzkennlinien

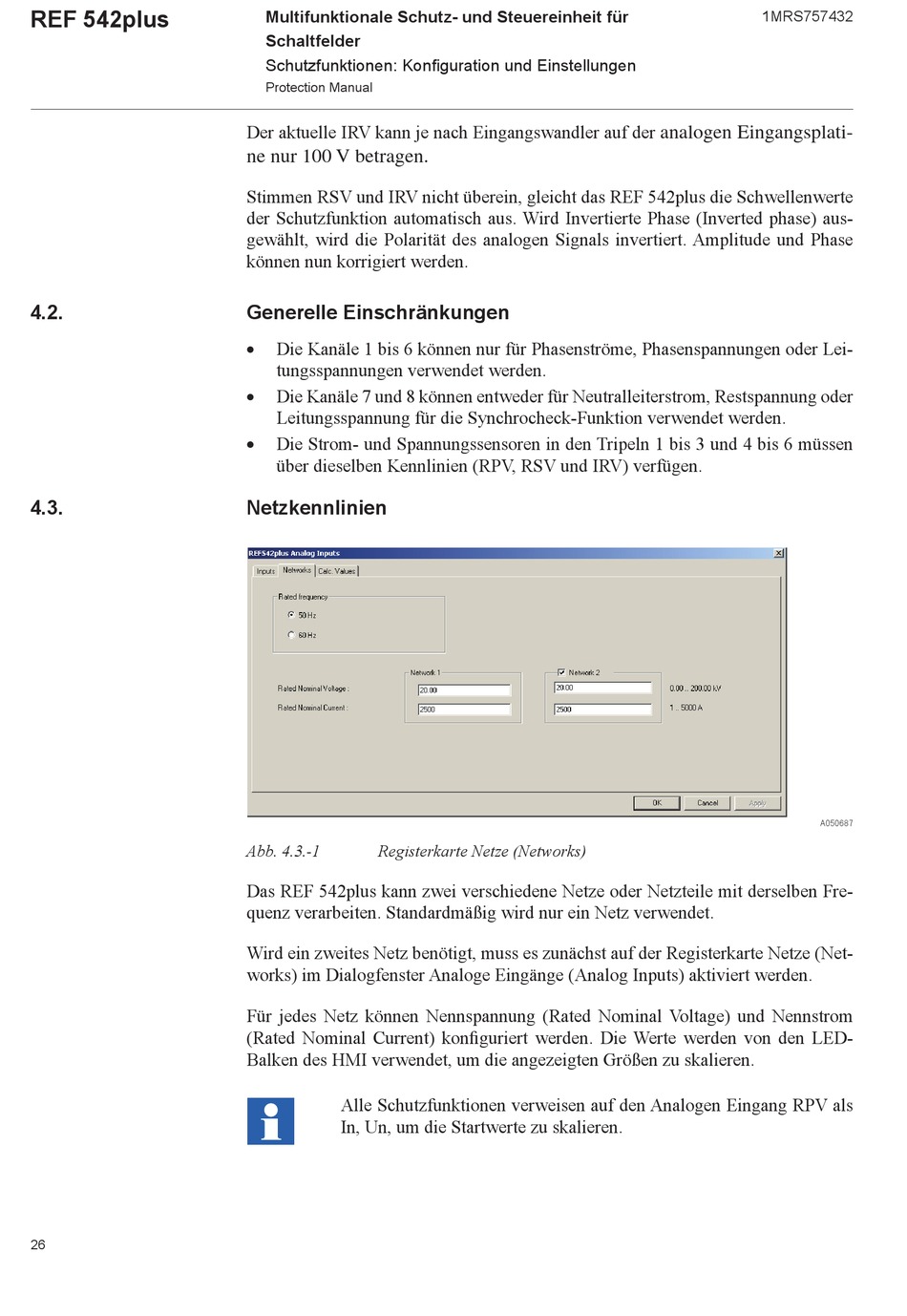

Abb. 4.3.-1 Registerkarte Netze (Networks)
Das REF 542plus kann zwei verschiedene Netze oder Netzteile mit derselben Fre-
quenz verarbeiten. Standardmäßig wird nur ein Netz verwendet.
Wird ein zweites Netz benötigt, muss es zunächst auf der Registerkarte Netze (Net-
works) im Dialogfenster Analoge Eingänge (Analog Inputs) aktiviert werden.
Für jedes Netz können Nennspannung (Rated Nominal Voltage) und Nennstrom
(Rated Nominal Current) konfi guriert werden. Die Werte werden von den LED-
Balken des HMI verwendet, um die angezeigten Größen zu skalieren.
Alle Schutzfunktionen verweisen auf den Analogen Eingang RPV als
In, Un, um die Startwerte zu skalieren.
