Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

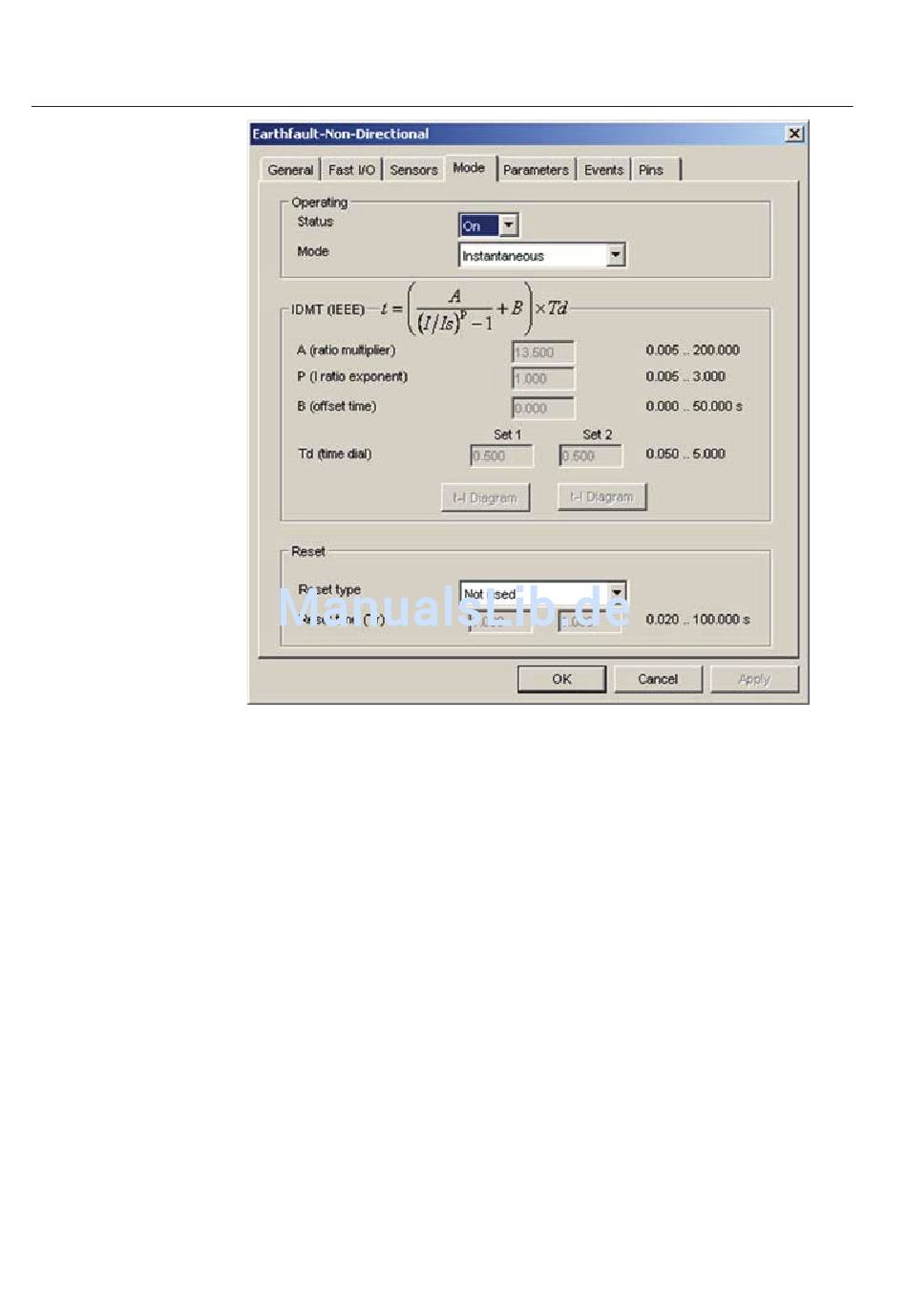

Abb. 6.1.9.2.-4 Modus (Mode)
Status:
Modus (Mode):
IDMT (IEEE):
A,P,B, Td:
t-I-Diagramm (t-I Diagram): Diagramm der Auslösekennlinie mit Umkehrzeit
Rückstelltyp (Reset type):
Rückstellzeit (Reset time):
Modus des Schaltstatus ein oder aus
Modus für Erdschluss, defi nitive oder inverse Zeit
Frei programmierbare Umkehrzeitkurve gemäß Gleichung
Parameter für die frei programmierbare Umkehrzeitkurve
Modus der Rückstellzeit
Der Timer wird zurückgesetzt, nachdem die
Startstrombedingung nicht mehr gültig ist
