ABB REF 542plus Handbuch Seite 302

1MRS757432
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

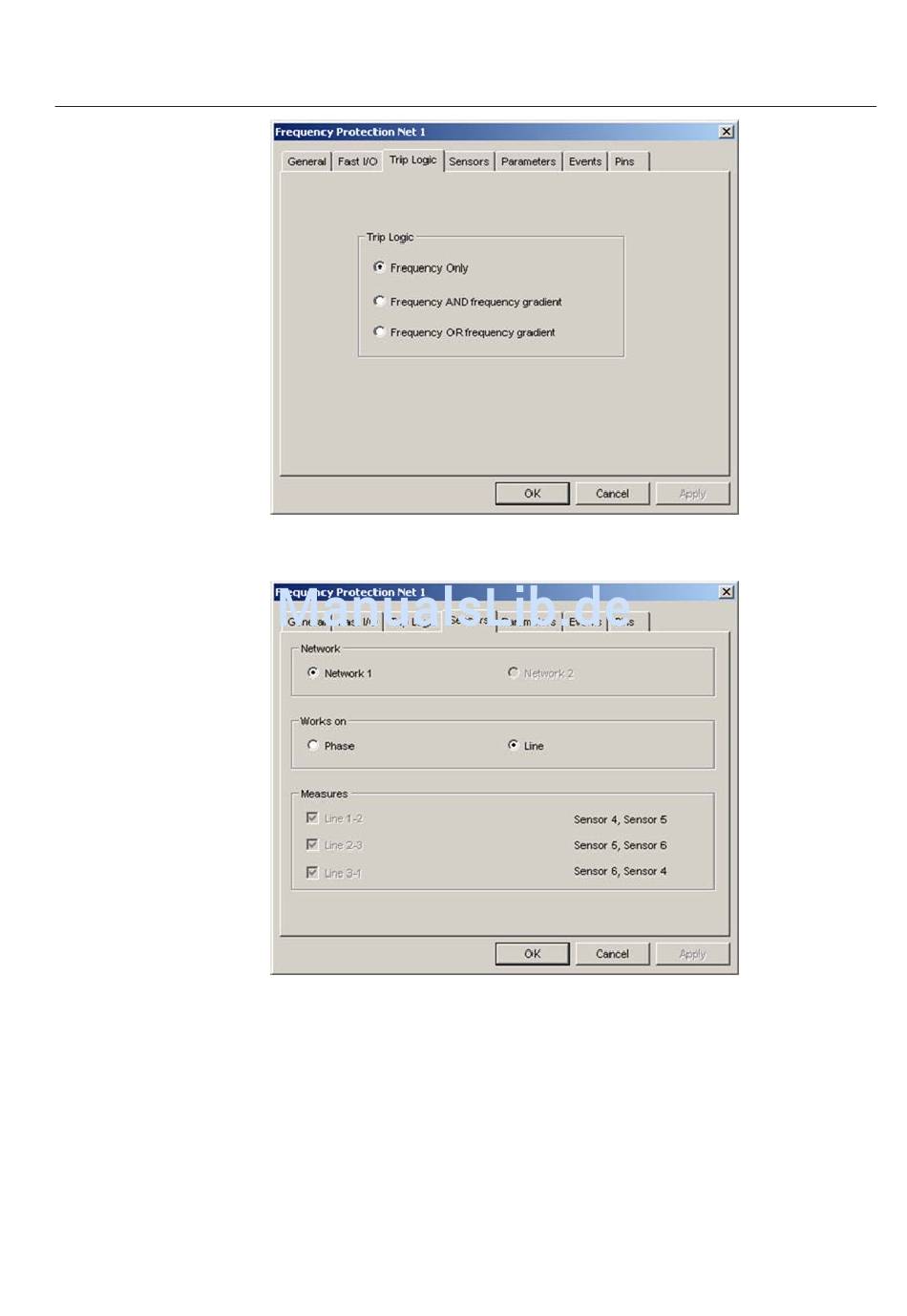

Abb. 6.6.8.2.-3 Auslöselogik (Trip Logic)
Abb. 6.6.8.2.-4 Sensoren (Sensors)
Die Schutzfunktionen können bei jeder Phasenstromkombination (oder Leitungs-
stromkombination) in einem Tripel auslösen. Beispielsweise kann eine Schutzfunk-
tion bei Spannungen, die demselben Netz angehören, als Einphasen-, Zweipha-
sen- oder Dreiphasenschutz auslösen. Standardmäßig wird die Leitungsspannung
verwendet.
REF 542plus
A050944
A050945
301
