Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Die „signifi kante" Komponente des Neutralleiterstroms ist die Projektion I
die Richtung der maximalen Empfi ndlichkeit φ
kann im Auslöse- oder Blockierungsbereich liegen, sobald die „signifi kante" Kom-
ponente den Einstellschwellenwert (Startwert des Neutralleiterstroms bzw. Neutral
Current Start Value) überschreitet.

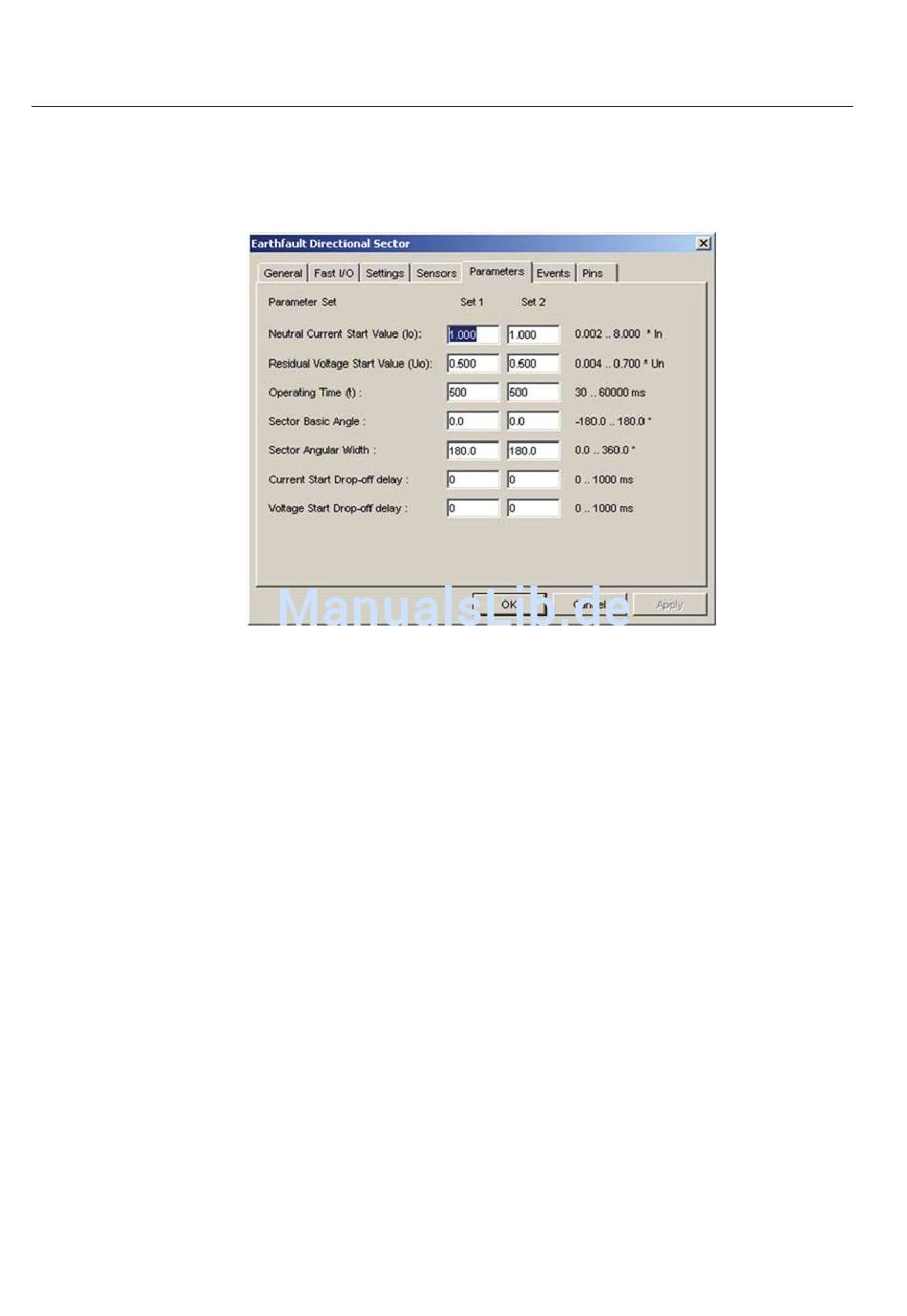

Abb. 6.1.14.2.-7 Parameter (Parameters)
Startwert des Neutralleiterstroms I0
(Neutral Current Start Value I0):
Startwert der Restspannung U0
(Residual Voltage Start Value U0):
Schaltzeit t (Operating Time t):
Sektor-Basiswinkel
(Sector Basic Angle):
Sektorwinkelbreite
(Sector Angular Width):
Startverzögerung bei Stromabfall
(Current Start Drop-off delay):
Startverzögerung bei Spannungsabfall
(Voltage Start Drop-off delay):
Die Winkel verweisen im Uhrzeigersinn auf den Spannungszeiger U
Die Konvention zur Ermittlung des Auslöse- oder Blockierungsbereichs in Bezug
auf den Vektor der Restspannung U0 wird im Folgenden anhand des typischen Ver-
bindungsdiagramms für Strom- und Spannungswandler für einen generischen Ab-
gang beschrieben.
. Der Wert des Neutralleiterstroms
b
Stromschwellenwert zur Erkennung einer
gerichteten Erdschlussbedingung.
Spannungsschwellenwert zur Erkennung einer
gerichteten Erdschlussbedingung.
Zeitverzögerung zur Erkennung einer gerichteten
Erdschlussauslösebedingung.
Winkel φ zwischen dem Vektor U0 und dem
b
Bisektor (Richtung der maximalen Empfi ndlichkeit).
Winkel, der den Winkelauslösebereich
(Sektor) defi niert.
Verzögerung der Rückstellung bei Startbedingung
mit intermittierendem Erdschlussstrom.
Verzögerung der Rückstellung bei Startbedingung
mit intermittierender Restspannung.
