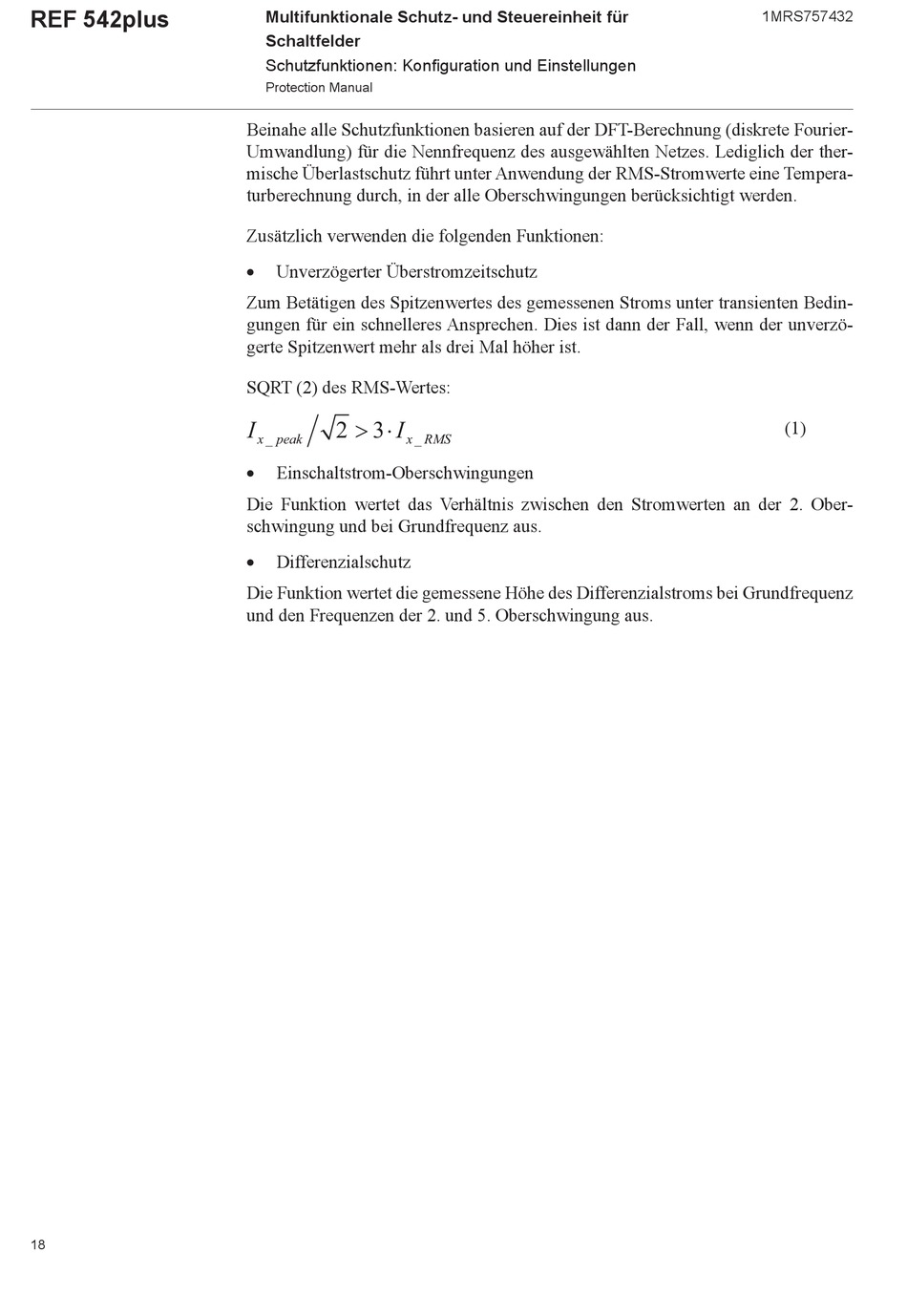

REF 542plus
18
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Beinahe alle Schutzfunktionen basieren auf der DFT-Berechnung (diskrete Fourier-
Umwandlung) für die Nennfrequenz des ausgewählten Netzes. Lediglich der ther-
mische Überlastschutz führt unter Anwendung der RMS-Stromwerte eine Tempera-
turberechnung durch, in der alle Oberschwingungen berücksichtigt werden.
Zusätzlich verwenden die folgenden Funktionen:

Unverzögerter Überstromzeitschutz
Zum Betätigen des Spitzenwertes des gemessenen Stroms unter transienten Bedin-
gungen für ein schnelleres Ansprechen. Dies ist dann der Fall, wenn der unverzö-
gerte Spitzenwert mehr als drei Mal höher ist.
SQRT (2) des RMS-Wertes:
> ⋅
I 2 3 I
x peak _ x RMS _

Einschaltstrom-Oberschwingungen
Die Funktion wertet das Verhältnis zwischen den Stromwerten an der 2. Ober-
schwingung und bei Grundfrequenz aus.

Differenzialschutz
Die Funktion wertet die gemessene Höhe des Differenzialstroms bei Grundfrequenz
und den Frequenzen der 2. und 5. Oberschwingung aus.
1MRS757432
(1)
