Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Motornenntemperatur TMn
(Nominal Motor Temperature TMn): Motornenntemperatur, asymptotisch erreicht bei
Motornennstrom IMn
(Nominal Motor Current IMn):
Anfangstemperatur Tini
(Initial Temperature Tini):
Zeitkonstante aus (Time Constant Off): Zeitkonstante zum Abkühlen
Zeitkonstante normal
(Time Constant Normal):
Zeitkonstante Überhitzung
(Time Constant Overheat):

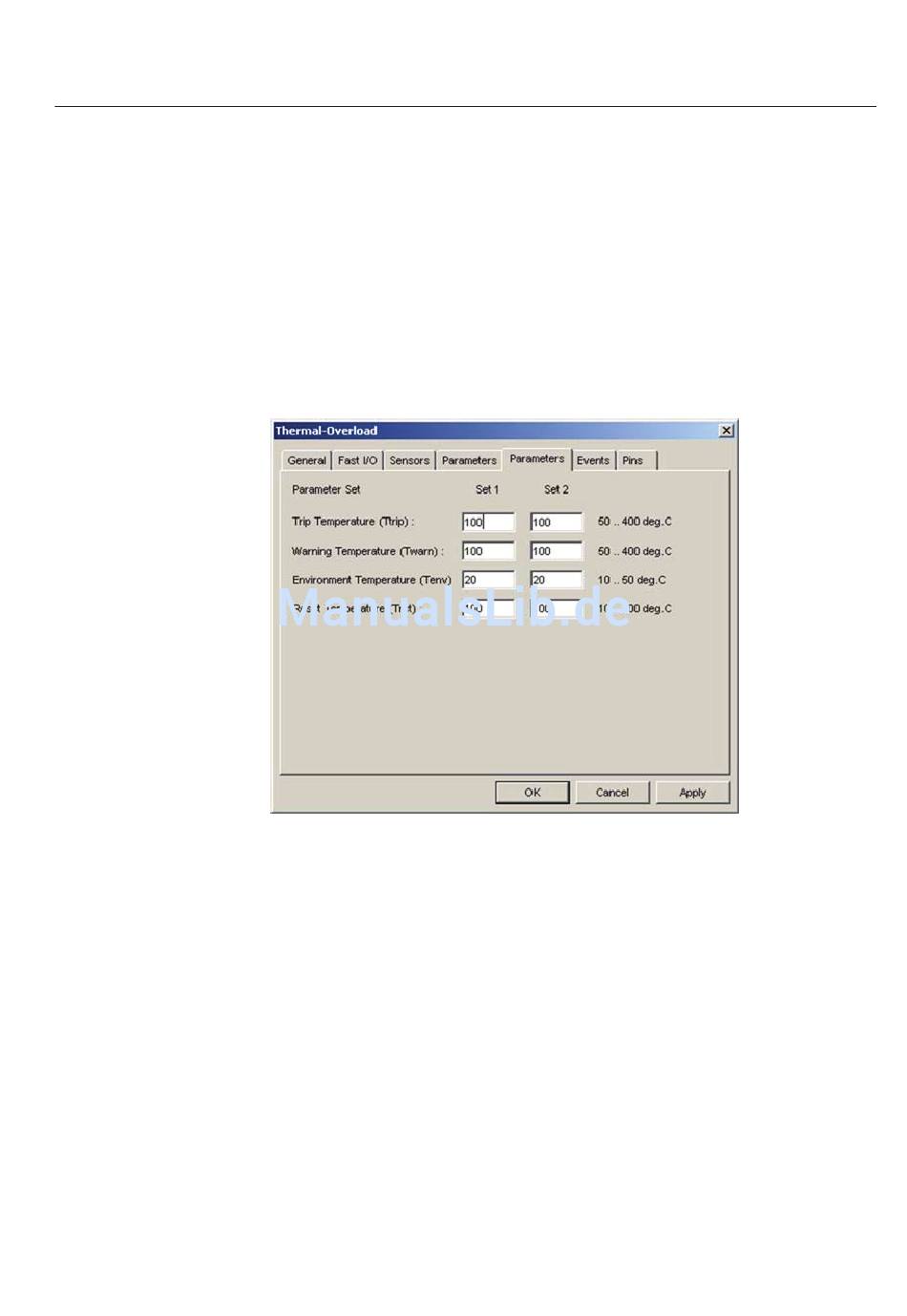

Abb. 6.3.1.2.-5 Parameter (Parameters)
Auslösetemperatur Ttrip
(Trip Temperature Ttrip):
Warntemperatur Twarn
(Warning Temperature Twarn):
Umgebungstemperatur Tenv
(Environment Temperature Tenv):
Rückstelltemperatur Trst
(Reset Temperature Trst):
IMn mit Umgebungstemperatur Tenv
Motornennstrom zur Erkennung einer
Auslösebedingung
Motoranfangstemperatur bei Initialisierung
der Schutzvorrichtung
Zeitkonstante für Motorauslösebedingung
Zeitkonstante für Überlastbedingung
Temperaturschwellenwert für Auslösebedingung
Temperaturschwellenwert für Warnbedingung
Umgebungstemperatur
Anfangstemperatur (d. h. nach Rückstellung
durch RST-Eingangspin) des Motors
