REF 542plus
6.6.4.5.
6.6.4.6.
6.6.5.
280
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Die Schutzfunktion verlässt den TRIP-Status und das Auslösesignal wird gelöscht,
sobald der gemessene Frequenzwert wieder im zulässigen Bereich liegt, d. h Netz-
nennfrequenz plus/minus 0,95 des Einstellschwellenwertes.

Einstellgruppen

Für die Frequenzüberwachungsfunktion können zwei Parametersätze konfi guriert
werden.

Parameter und Ereignisse

Tabelle 6.6.4.6.-1 Einstellwerte
Parameter Werte
Startwert
0.04 ... 5.0
(Start value)
Zeit (Time) 1.0 ... 300.00
Tabelle 6.6.4.6.-2 Ereignisse
Code Ereignisursache
E0 Start kommend
E1 Start gehend
E6 Auslösung kommend
E7 Auslösung gehend
E18 Blockierung der Schutzvorrichtung kommend
E19 Blockierung der Schutzvorrichtung gehend
Standardmäßig sind alle Ereignisse deaktiviert.

Synchrocheck

Das REF 542plus ist mit einer Synchrocheck-Schutzfunktion ausgestattet.
Sind zwei Netze miteinander verbunden, deren Spannungen als Folge von unter-
schiedlichen Stromversorgungen (SYN) in ihrer Höhe, ihrem Phasenwinkel und
ihrer Frequenz voneinander abweichen können, ist eine parallele Überwachung er-
forderlich. Der Schaltvorgang zum Koppeln der separaten Netze kann mithilfe des
SYN-Signals für den Synchrocheck erfolgen.

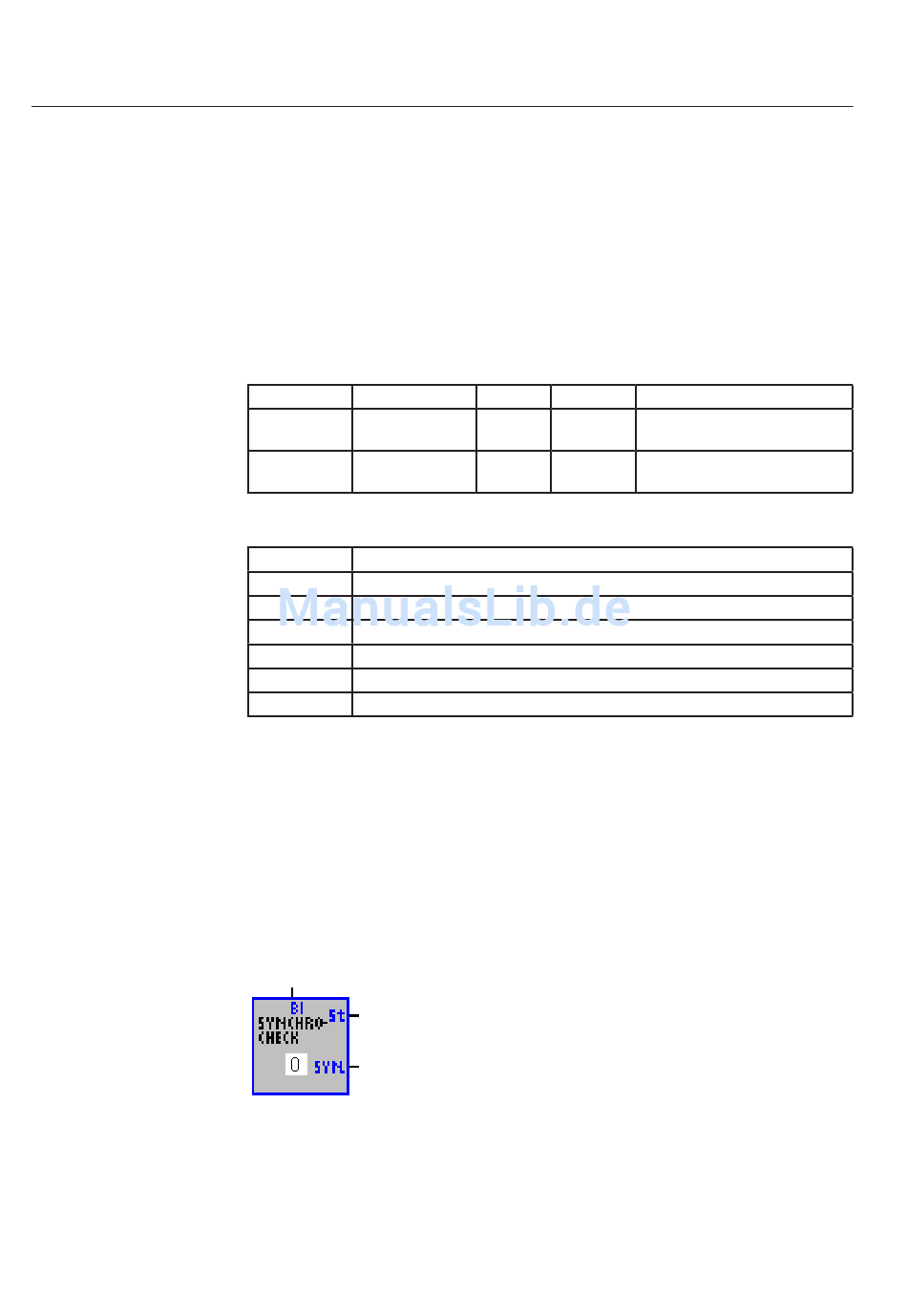

Abb. 6.6.5.-1 Synchrocheck (Synchronism check)
Einheit Standard Erklärung
Frequenzschwellenwert zur Er-
Hz 0.20
kennung einer Startbedingung
Zeitverzögerung zur Erkennung
s 10.00
einer Auslösebedingung
1MRS757432
A050922
