REF 542plus
134
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Netztyp (Net type):
Richtung:
Startwert (Start Value):
Zeit (Time):
Spannung U0 (Voltage U0): Schwellenwert für Rest- oder Neutralleiterspannung.
(Die Konvention zur Ermittlung des Auslöse- oder Blockierungsbereichs in Be-
zug auf den Vektor der Restspannung U0 wird im Folgenden anhand des in diesem
Abschnitt bereitgestellten typischen Verbindungsdiagramms für Strom- und Span-
nungswandler für einen generischen Abgang beschrieben.)

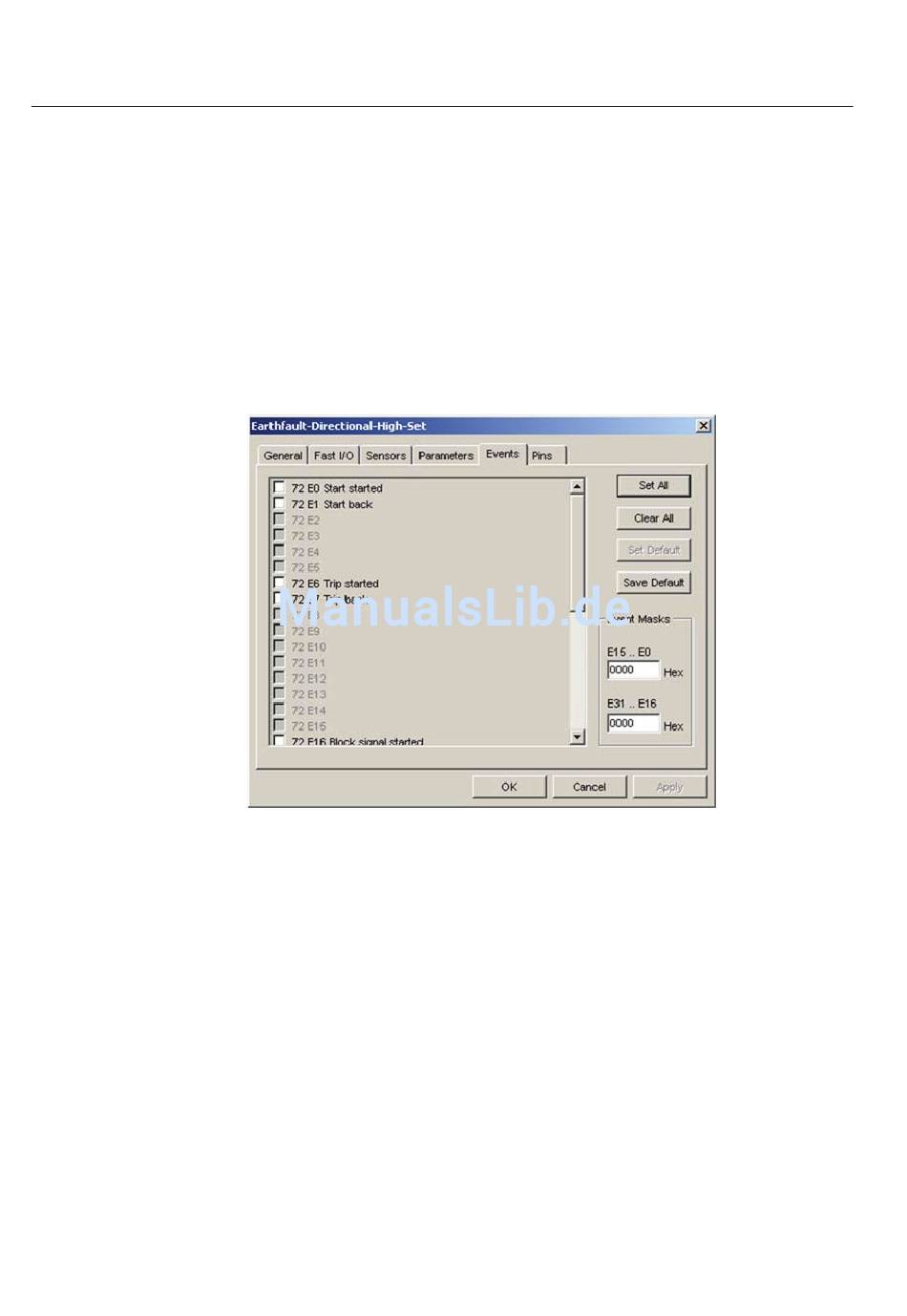

Abb. 6.1.11.2.-5 Ereignisse (Events)
Parameter für die Festlegung der Verbindung zur
Netztopologie.
Richtungskriterien, auf die bei einer Erdschlussbedingung für
die START-Erkennung zugegriffen wird.
Stromschwellenwert zur Erkennung einer
Erdschlussbedingung.
Zeitverzögerung zur Erkennung einer Auslösebedingung für
Erdschlüsse.
1MRS757432
A050972
