2.3. Batterie et chargeur
Le Dutch ID Phantom est livré avec une batterie et un chargeur. Vous trouverez ci-dessous une
présentation des éléments principaux de la batterie et du chargeur.
f g

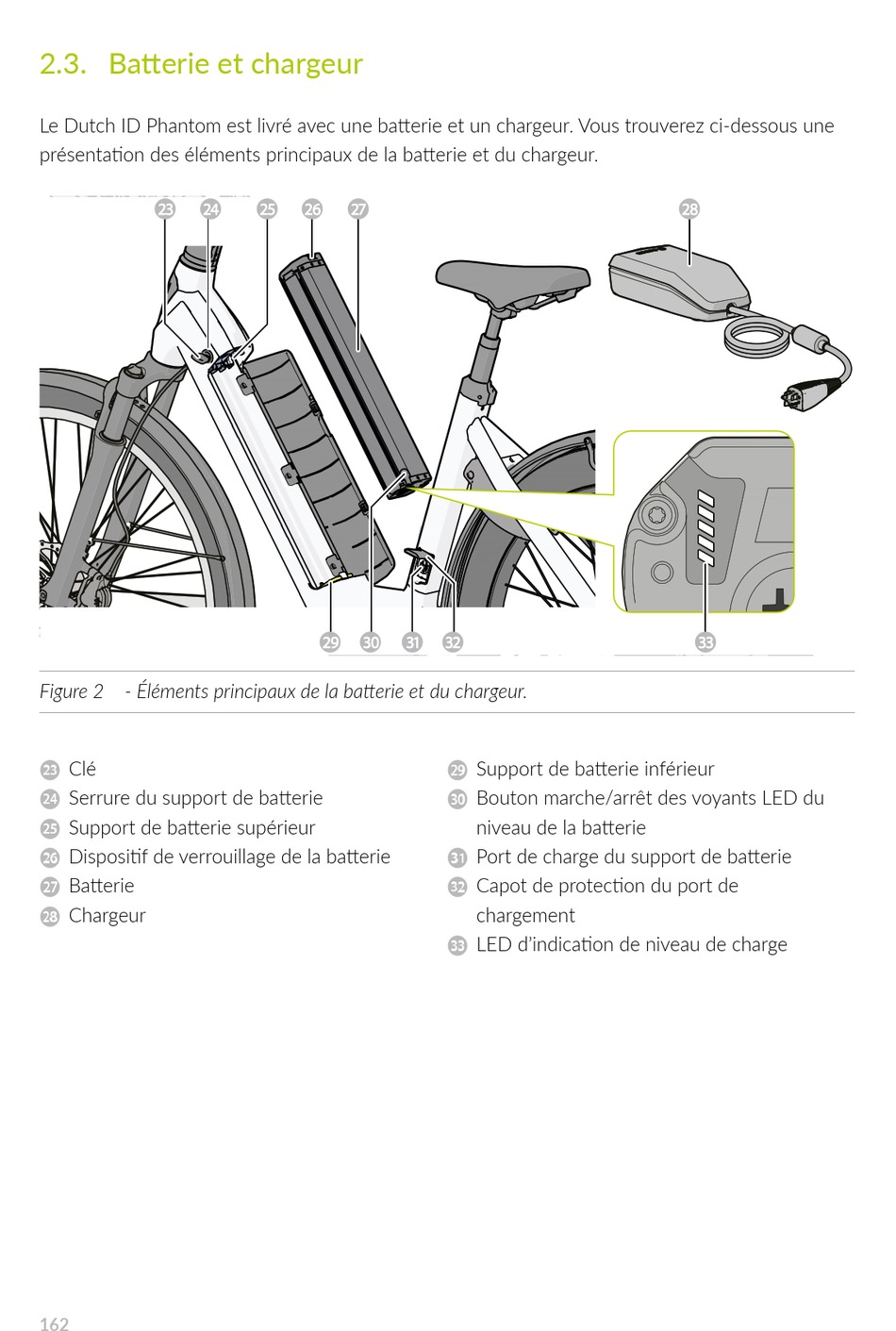

Figure 2 - Éléments principaux de la batterie et du chargeur.
Clé
f
g Serrure du support de batterie
h Support de batterie supérieur
j Dispositif de verrouillage de la batterie
k Batterie
Chargeur
l
162
h j k
z x c v
z Support de batterie inférieur
x Bouton marche/arrêt des voyants LED du
niveau de la batterie
c Port de charge du support de batterie
v Capot de protection du port de
chargement
b LED d'indication de niveau de charge
l
b
