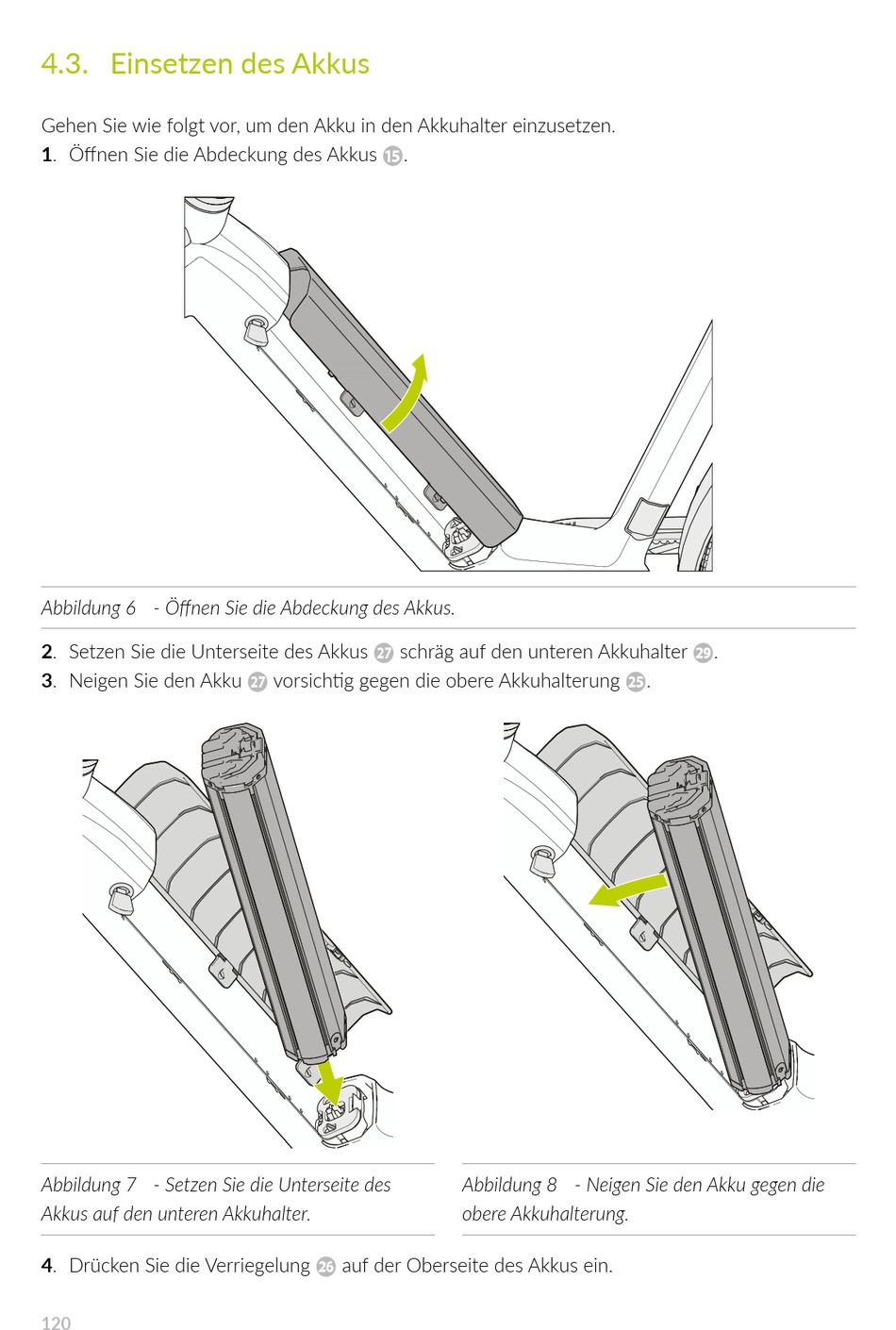

4.3. Einsetzen des Akkus

Gehen Sie wie folgt vor, um den Akku in den Akkuhalter einzusetzen.
1. Öffnen Sie die Abdeckung des Akkus y.
Abbildung 6 - Öffnen Sie die Abdeckung des Akkus.
2. Setzen Sie die Unterseite des Akkus k schräg auf den unteren Akkuhalter z.
3. Neigen Sie den Akku k vorsichtig gegen die obere Akkuhalterung h.
Abbildung 7 - Setzen Sie die Unterseite des
Akkus auf den unteren Akkuhalter.
4. Drücken Sie die Verriegelung
120
Abbildung 8 - Neigen Sie den Akku gegen die
obere Akkuhalterung.
auf der Oberseite des Akkus ein.
j
