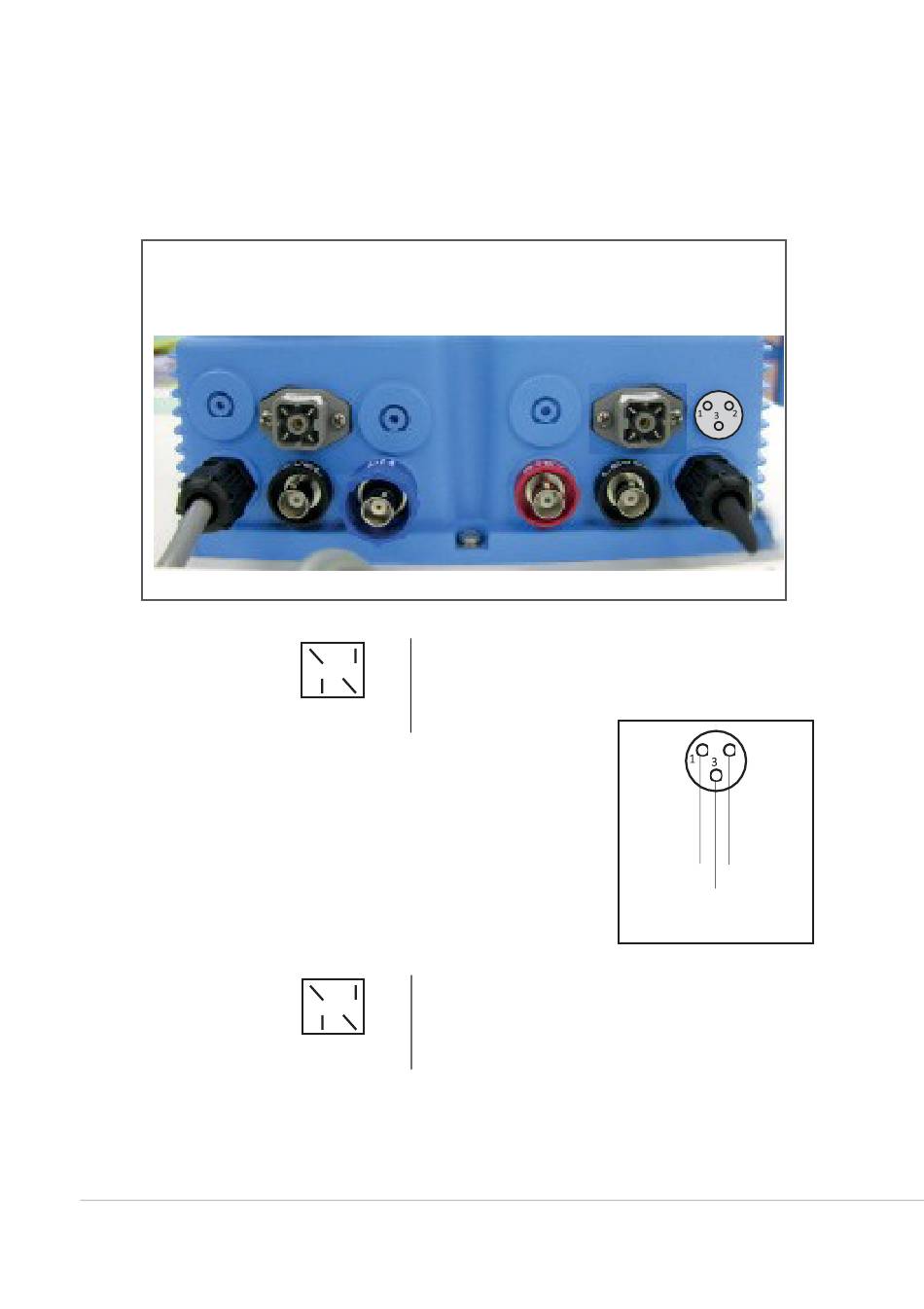

3. ANSCHLÜSSE
Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder Ausgängen
gemäß der obigen Abbildung herzustellen. Die folgende Abbildung.
PUMPENKÖRPER LINKS (pH)
(G)
Verwenden Sie die Gummistopfen, um die nicht benutzten
Ausgänge zu schützen.
(A) STAND-BY-Eingang
(B) Eingang Durchfluss
(C) Eingang STUFE pH (Pumpenkörper links)
(D) Eingang STUFE Sauerstoff (Pumpenkörper rechts)
(E) Stecker Sonde pH (EPHS)
(F) Alarmkontakt** (Rot / Schwarz)
(G) Versorgung: 230VAC 50/60 Hz
(H) *PT100 Temperatursonde:
*Entfernen Sie den Widerstand, falls
vorhanden
**freier Kontakt max. 4A 250V (aktiv für Durchfluss-, Dosierungs-, Füllstands- und Sondenausfallalarm)
Achtung: Die Anschlüsse müssen von erfahrenem und qualifiziertem Personal vorgenommen werden.
4
(B)
(C)
(E)
1 Blau (Masse)
3 1
2 Braun (+)
2 4
3 n/a
4 Schwarz (Signal)
1 Grün
3 1
2 Braun
2 4
3 Weiß
4 Gelb
PUMPENKÖRPER RECHTS (Sauerstoff)
(H)
(D)
(A)
(L) RS485-Kommunikationsanschluss
Braun - Terminierungsstift (mit 1
verbinden, wenn einziges/letztes
(L)
(F)
2
-RS485
+RS485
Schwarz
Blau
Gerät)
