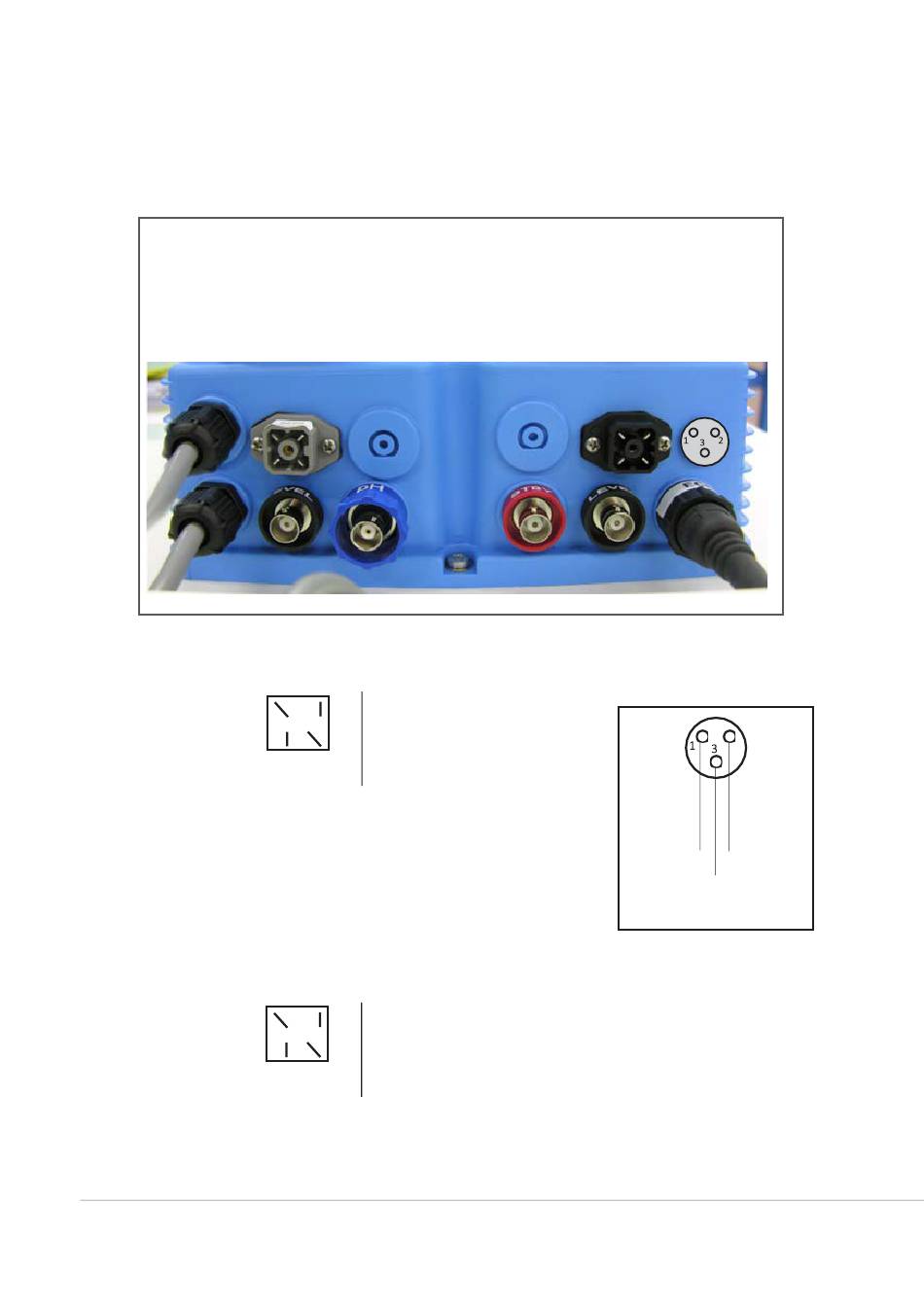

3. ANSCHLÜSSE
Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder
Ausgängen gemäß der folgenden Abbildung herzustellen.
PUMPENKÖRPER LINKS (pH)
(I)
(G)
Verwenden Sie die Gummistopfen, um die nicht benutzten Ausgänge zu schützen.
(A) STAND-BY-Eingang
(B) Eingang
Durchfluss**:
(C) Eingang STUFE pH ( Pumpenkörper links)
(D) Eingang STUFE Cl ( Pumpenkörper rechts)
(E) Stecker Sonde pH (EPHS)
(F) Stecker Sonde Cl
(G) Versorgung: 230VAC 50-60 Hz o 115VAC (siehe seitliches Etikett Pumpen)
(H) Alarm-Ausgang*:
(I) Ausgang für das Chlorregelmagnetventil: 230 oder 115 VAC
*Kontaktlose Maximallast 4A 250V (aktiv für Durchfluss-, Dosier-, Füllstands- und Sondenausfallalarm) **Kontaktversion für NPED4: Stift 1 und 4
ACHTUNG: Die Anschlüsse müssen von erfahrenem und qualifiziertem Personal vorgenommen werden.
4
PUMPENKÖRPER RECHTS (ALGENSCHUTZMITTEL)
(B)
(C)
(E)
1 Blau (Masse)
3 1
2 Braun (+)
2 4
3 n/a
4 Schwarz
(Signal)
1 n/a
3 1
2 Schwarz (Kontakt)
2 4
3 Rot (Kontakt)
4 n/a
(H)
(L)
(D) (F)
(A)
(L) RS485-Kommunikationsanschluss
+RS485
Blau
Braun - Terminierungsstift (mit 1
verbinden, wenn einziges/letztes
2
-RS485
Schwarz
Gerät)
