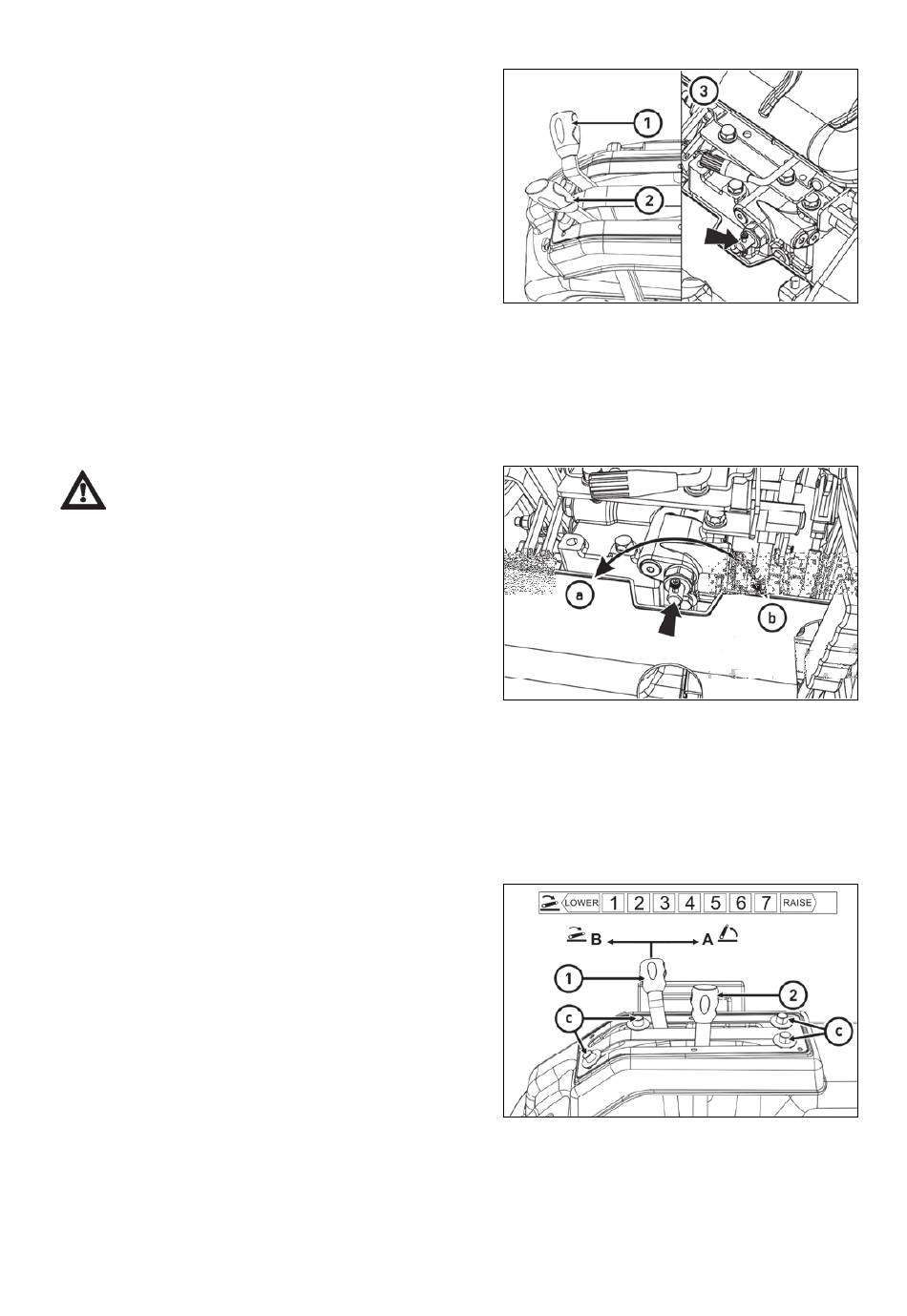

Bedienelemente des inneren Hydraulikkreises

1. Hebel zur Einstellung der Position der
Dreipunktaufhängung.
2. Hebel zur Höhenverstellung der Dreipunktaufhängung.
3. Absenkgeschwindigkeitsregler der
Dreipunktaufhängung (befindet sich unter dem Fahrersitz).
Regler der Senkgeschwindigkeit der Dreipunktaufhängung
Der Regler der Senkgeschwindigkeit der Dreipunktaufhängung dient zur Einstellung der
Senkgeschwindigkeit der Arme der hinteren Dreipunktaufhängung. Beim Drehen des Reglers der
Senkgeschwindigkeit der Dreipunktauf-hängung in Richtung (b) wird die Geschwindigkeit der Armsenkung
der hinteren Dreipunktaufhängung reduziert, in Richtung (a) erhöht. Wenn der Regler der
Senkgeschwindigkeit in Richtung (b) bis zum Anschlag gedreht wird, können die Arme der hinteren
Dreipunktaufhängung nicht gesenkt werden.
Bei Straßenfahrt mit angebautem Werkzeug ist
es erforderlich, die Durchflussregelung in Richtung
(b) zu schließen und dadurch diese in angehobener
Position zu sichern.
Bei Instandhaltung des Werkzeuges in der
angehobenem Position der Dreipunktaufhängung die
Durchflussregelung in Richtung (b) schließen und den
Motor abstellen.
Steuerung der Dreipunktaufhängung
Verwenden Sie die Positionssteuerung, um das Werkzeug zu verbinden und zu vertiefen. Dadurch wird
sichergestellt, dass das Werkzeug auf der erforderlichen Höhe gehalten wird. Wenn das Werkzeug (z. B. ein
Pflug) zu rutschen beginnt, verwenden Sie den Kraftregelhebel, der anschließend die Höhe des Werkzeugs
laut der aufgewandten Kraft regelt. Die Heckdreipunktaufhängung kann nur nach dem Starten des Traktors
bedient werden (die Hydraulikölpumpe muss laufen).
Positionsregelung der Dreipunktaufhängung
Die Positionsregelung des Hubes der
Heckdreipunktaufhängung ist eine Regelungsmethode,
bei der das in der Dreipunktaufhängung angekoppelte
Werkzeug automatisch auf einer konstanten Höhe
(Position) relativ zum Traktor gehalten wird.
Tätigkeitsbeschreibung:
1. Der Hebel (2) muss in Richtung (B) in die äußerste
Position bewegt werden.
2. Bewegen Sie den Hebel (1) in Richtung (A), um die an
der Heckdreipunktaufhängung angeschlossene Maschine
anzuheben. Durch Bewegen des Hebels in Richtung (B)
senken Sie die Maschine ab.
3. Die Positionsregelung der Dreipunktaufhängung ist
eingestellt.
Der Gang des Hebels kann mit den entsprechenden Anschlägen (C) eingestellt werden (die Anschläge in
die gewünschte Lage bringen und festziehen).
44
HYDRAULISCHE ANLAGE
