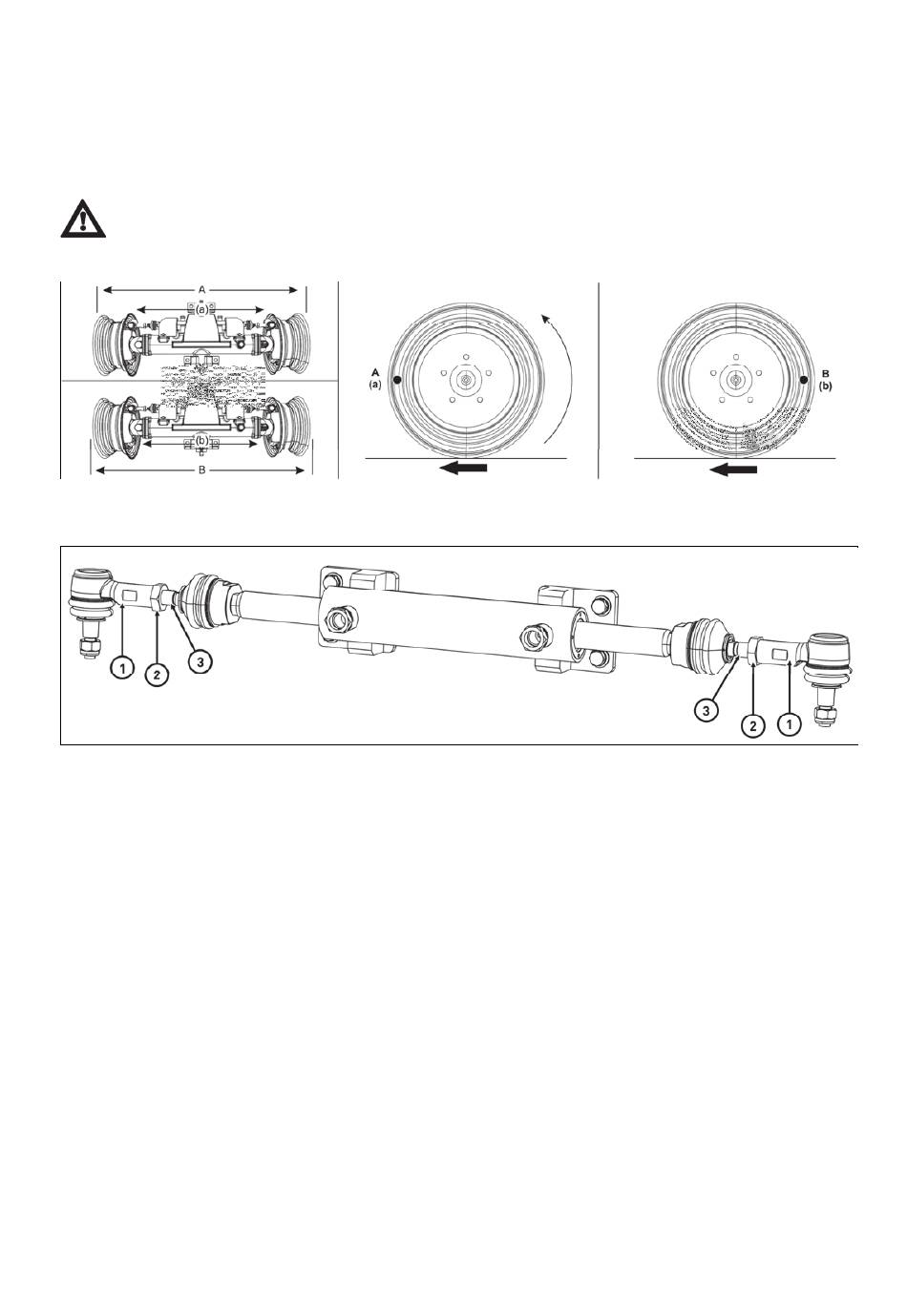

Vorspur der Vorderräder
Der Vorspurwert der Vorderräder, gemessen an der Radfelge des Traktors:
• mit der angetriebenen Achse 0 bis 4 mm
Die Vorspur "S" wird als Differenz der Messwerte ermittelt:
S = b - a.
Vor der Vorspurprüfung ist das Vorderradlagerspiel zu überprüfen bzw. einzurichten und die
Vorderreifen mit dem Solldruck aufzupumpen. Die Vorspurmessung erfolgt an den Radfelgen.
Einstellung der Vorspur an der Vorderantriebsachse
• Stellen Sie die Räder symmetrisch zur Längsachse des Traktors ein.
• Messen Sie vorne in der horizontalen Ebene der Radachsen den Abstand zwischen den Felgen. Markieren
Sie die Messstelle.
• Fahren Sie den Traktor so, dass die markierten Stellen in der horizontalen Ebene der Radachsen hinten
liegen (um 180° drehen) und messen Sie erneut den Abstand zwischen den markierten Stellen.
• Lösen Sie die Kontermuttern der Köpfe der Kugelgelenke (2) der Verbindungsstangen der Lenkung am
Hydraulikzylinder.
• Stellen Sie die Vorspur ein, indem Sie den Kugelgelenkschaft (3) drehen. Führen Sie die Einstellung an
beiden Gelenken symmetrisch durch, um auf beiden Seiten den gleichen Radausschlag zu erhalten (an der
Seite der Felgen messen).
• Ziehen Sie die Kontermuttern der Köpfe der Kugelgelenke (2) fest. Die Oberseiten der Köpfe (1) müssen
parallel sein.
EINSTELLUNGEN
CCL26_049
CCL26_050
73
