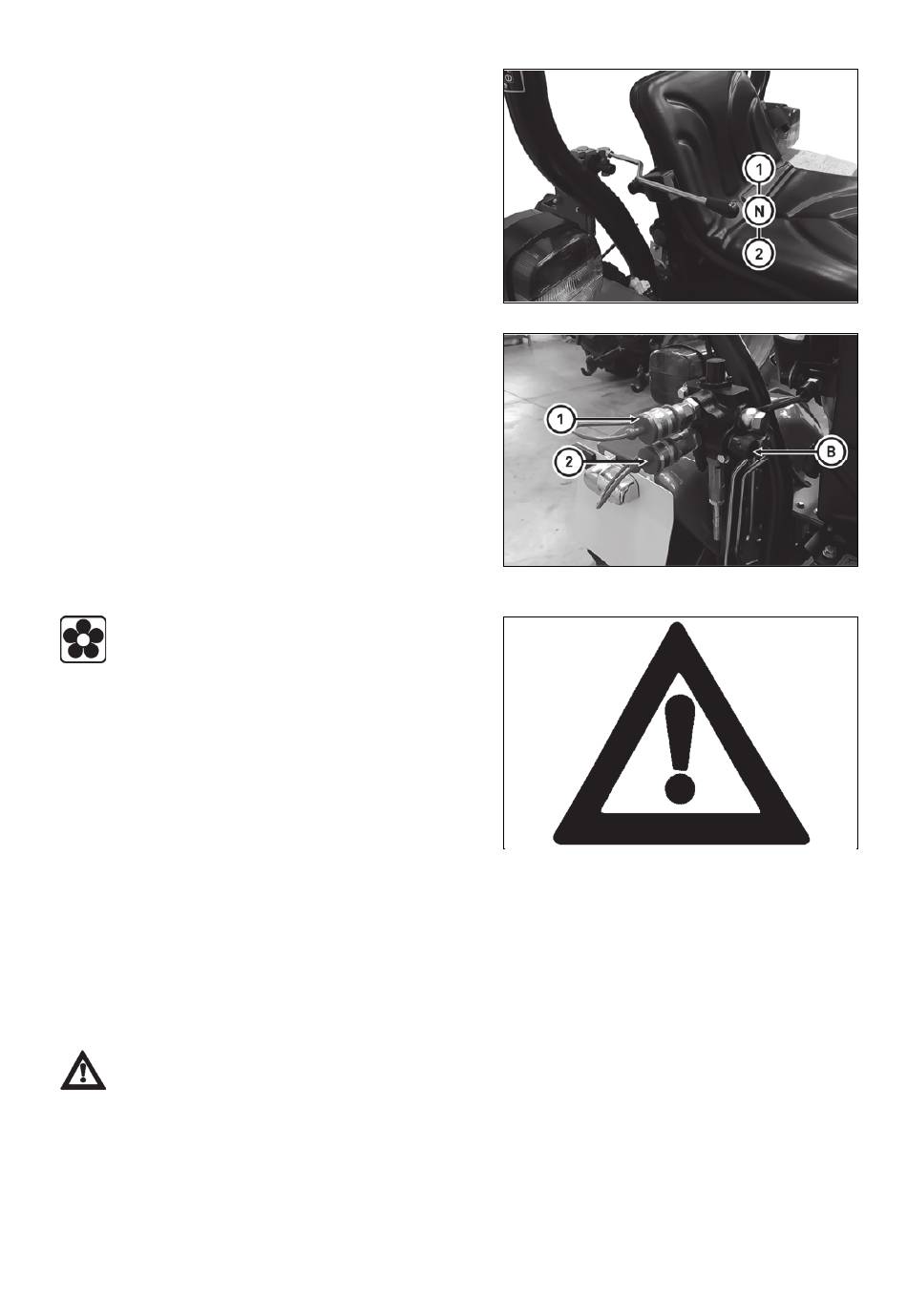

Funktion des Steuerhebels des äußeren Kreises der Hydraulik des Einsektionsverteilers
Hebelfunktion
N - Neutralstellung. Die Abgänge zur Schnellkupplung (1)
und (2) sind geschlossen und das Öl im angeschlossenen
Hydraulikgerät ist gesperrt. Der Hebel ist in dieser Position
arretiert.
1 - Druck in der Schnellkupplung (1). Beim Loslassen
kehrt der Hebel in die Position (N) zurück.
2 - Druck in der Schnellkupplung (2). Beim Loslassen
kehrt der Hebel in die Position (N) zurück.
Der Verteiler arbeitet doppeltwirkend, d.h. der Druck kann
in beiden Schnellkupplungen (1 oder 2) ausgeübt werden.
In solchem Falle muss die Stellschraube (B)
eingeschraubt werden. Der Verteiler kann auch
einfachwirkend fungieren. Diese Funktion kann durch
Drehen der Stellschraube (B) in die vollständig
herausgeschraubte Position eingestellt werden. Dann
steht der Druck nur noch in der Schnellkupplung (1) und
die Schnellkupplung (2) ist direkt mit dem Raum des
Verteilerkastens verbunden, sie fungiert also als Abfall.
Wir verwenden eine solche Funktion zum Beispiel beim
Klappen des Hängers, der mit einem einfachwirkenden
Zylinder ausgestattet ist.
Schnellkupplungen ein- und Abschalten
Bei der Ein- und Abschaltung von
Schnellkupplungen ist erhöhte Vorsicht in Bezug auf
das Restöl notwendig, das in der
Schnellkupplungssteckdose bzw. auf dem
Schnellkupplungsstecker übrig bleibt. Aus
Umweltschutzgründen muss dieses Restöl nach
jederTrennung der Schnellkupplungen mit einem
beliebigen Textilmaterial entfernt werden.
Anschluss von Maschinen und Geräten an den äusseren Hydraulikkreis
Anschluss des doppelt wirkenden Zylinders
Den doppelt wirkenden Zylinder jeweils an die Schnellkupplungen einer Sektion anschließen.
Anschluss des drehenden Hydraulikmotors
Wird an den äußeren Hydraulikanschluss ein drehender Hydromotor angeschlossen, ist sein Rückstrang
immer an die Schnellkupplung anzuschließen.
Die die Ölfüllung des äußeren Hydraulikkreises nutzenden Anschlussmaschinen sind mit
derselben Ölsorte aufzufüllen, die für das Traktorgetriebe empfohlen ist!
Die Schnellkupplungsstecker der Anschlussmaschinen sind vorm Anschluss gründlich zu reinigen.
46
HYDRAULISCHE ANLAGE
