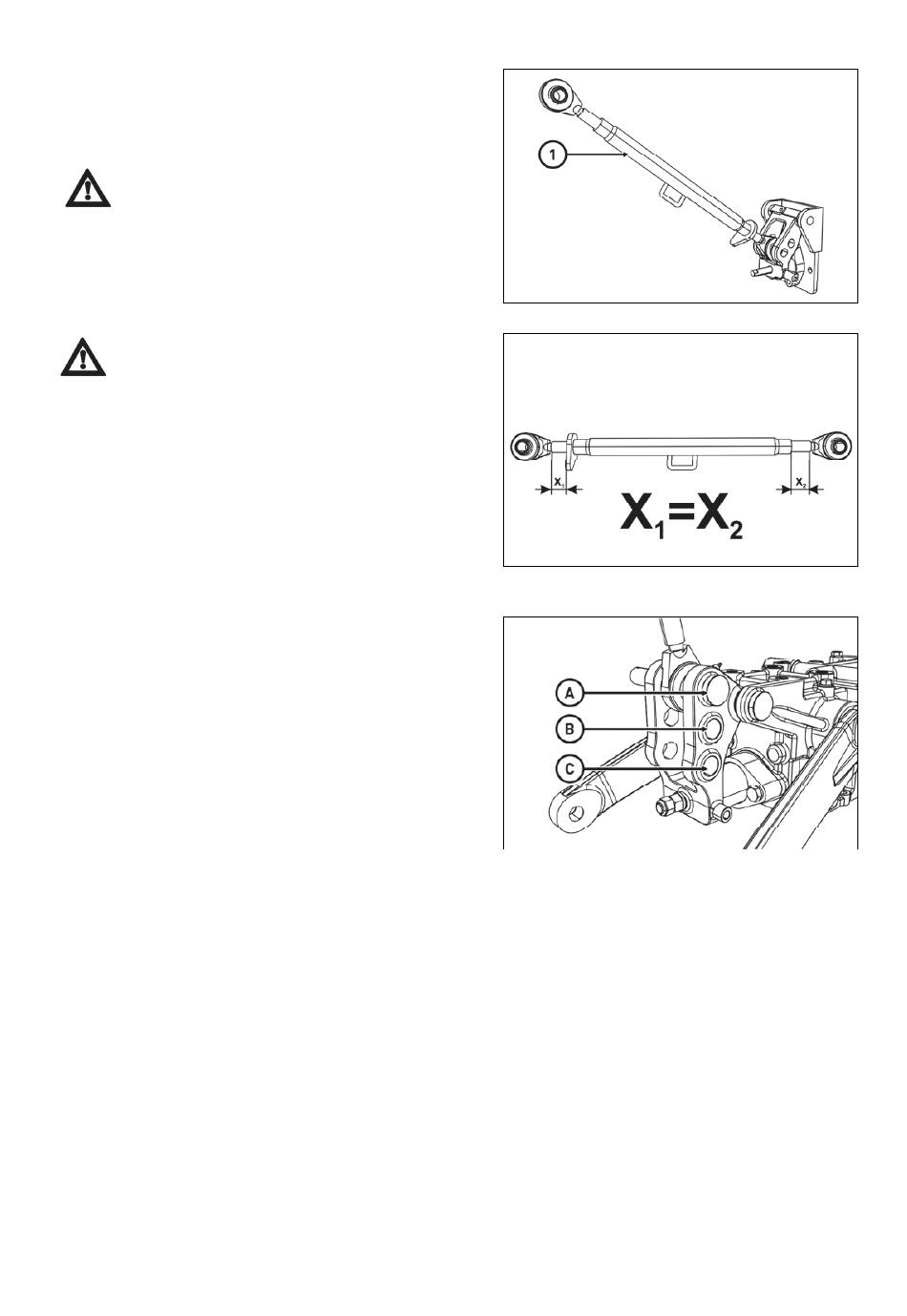

Oberer Zug
Die obere Zugstange (1) ist längenverstellbar. Die
Verbindung zum Traktor erfolgt in einer der beiden
Bohrungen der Konsole, die die Kraft vom Anbaugerät auf
den Drehstab im Deckel der Steuerhydraulik überträgt.
Beim Transport des Anbaugerätes ist es
erforderlich, die obere Zugstange in die Bohrung (b)
zu verschieben, um eine Überlastung der Kinematik
der Hubhydraulik oder ein Herunterfallen der
angeschlossenen Maschine zu vermeiden.
Bei der Längeverstellung des oberen Zugs ist
darauf zu achten, dass die beiden Gelenke in gleicher
Länge vom Zugrohr ausgezogen werden.
Auswahl der Öffnungen in der Konsole
Das Anschließen der oberen Zugstange an eine der
Öffnungen (A), (B), (C) der Konsole wirkt sich auf
Folgendes aus:
Empfindlichkeit der hydraulischen Steuerung. Wenn die
Zugstange in Öffnung (C) angeschlossen ist, ist die
Empfindlichkeit der Regelung am größten, in Öffnung (A)
am geringsten.
48
KOPPLUNGEN
CCL_063
