HYDRAULISCHE ANLAGE

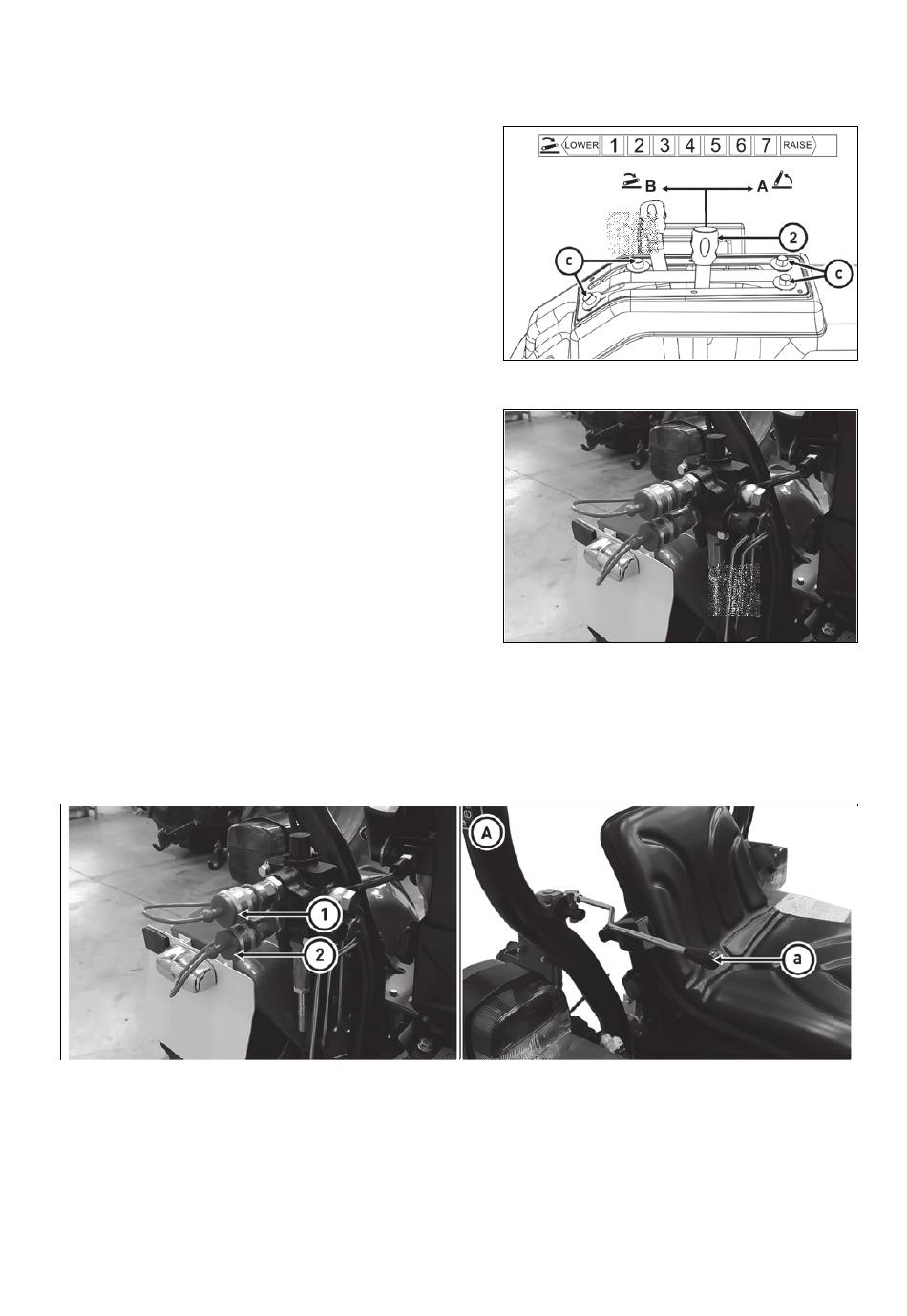

Kraftregelung der Dreipunktaufhängung
Die Kraftregelung des Hubes der Heckdreipunktaufhängung ist ein Regelverfahren, bei dem das in der
Heckdreipunktaufhängung angekoppelte Werkzeug in Abhängigkeit von der Änderung des
Bodenwiderstandes automatisch in der Höhe verstellt wird.
Tätigkeitsbeschreibung:
1. Zuerst muss die gewünschte Höhe des Werkzeugs mit
dem Hebel (1) eingestellt werden.
2. Der Hebel (2) wird betätigt, indem dieser langsam in
Richtung (A) gezogen wird, bis die Arme der
Heckdreipunktaufhängung zu heben beginnen (plötzlicher
Ruck), und er bleibt in der gleichen Position stehen. Die
Bewegung des Hebels kann mit entsprechenden
Anschlägen (C) eingestellt werden (die Anschläge in die
gewünschte Position bringen und festziehen).
3. Die Kraftregelung der Dreipunktaufhängung ist
eingestellt.
CCL26_058
Äusserer Hydraulikkreis
Liefert das Drucköl für hydraulische Verbraucher,die an
den äußeren An-schlüssen der Hydraulik angeschlossen
und mittels Schnellkupplungen beendet sind.
Die Steckdosen der Schnellkupplungen mit der Lichtweite
von 12,5 mm entsprechen der internationalen ISO-
Empfehlung.
CCL_054
Bedienelemente des äusseren Hydraulikkreises
Der Steuerhebel des äußeren Hydraulikkreises befindet sich auf der rechten Seite des Traktors neben dem
Fahrersitz.
Der Traktor ist mit einem Einsektionsverteiler (A) des äußeren Hydraulikkreises ausgestattet.
a - der Hebel steuert die Schnellkupplungen (1) und (2)
CCL_055
45
