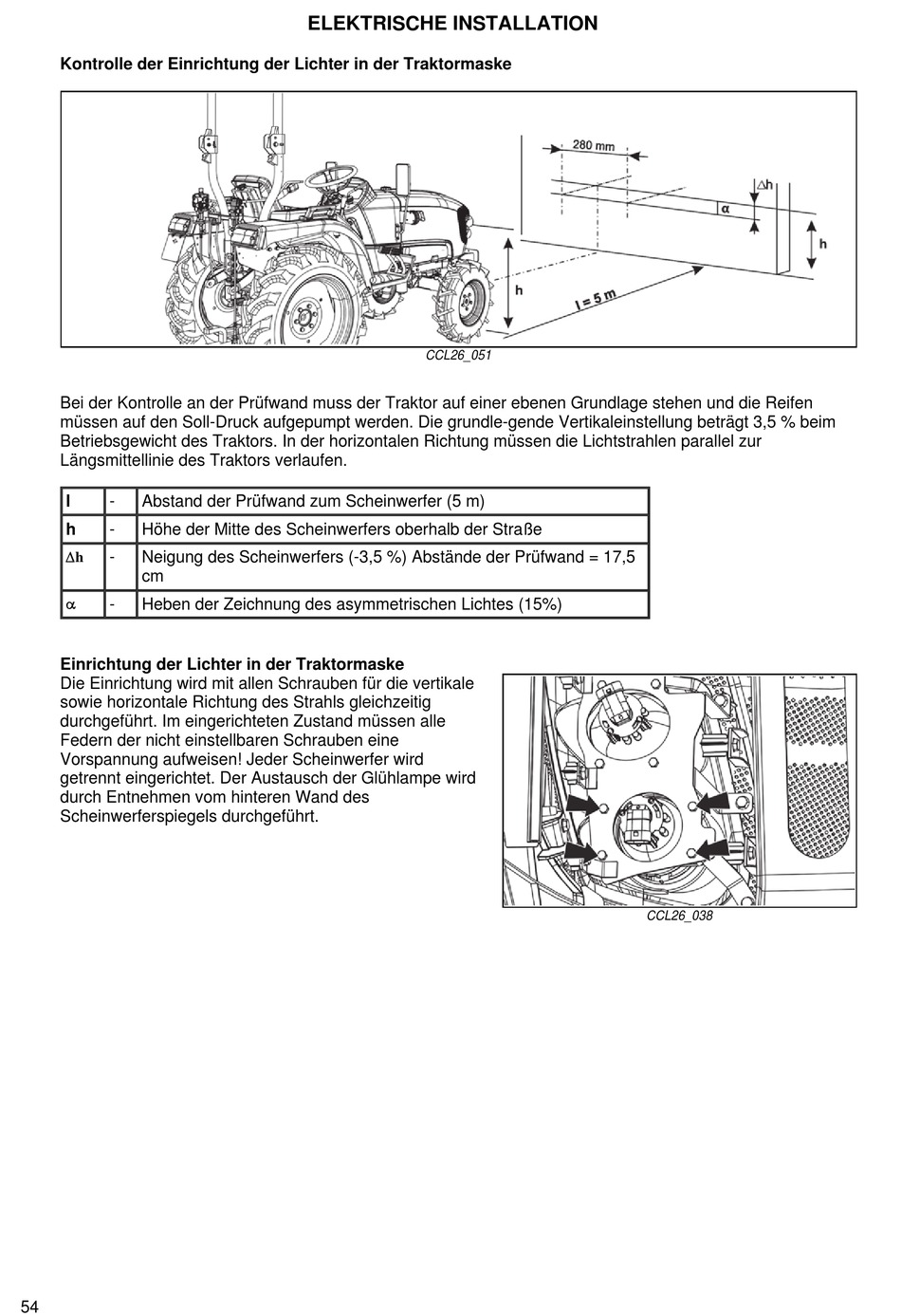

Kontrolle der Einrichtung der Lichter in der Traktormaske
Bei der Kontrolle an der Prüfwand muss der Traktor auf einer ebenen Grundlage stehen und die Reifen
müssen auf den Soll-Druck aufgepumpt werden. Die grundle-gende Vertikaleinstellung beträgt 3,5 % beim
Betriebsgewicht des Traktors. In der horizontalen Richtung müssen die Lichtstrahlen parallel zur
Längsmittellinie des Traktors verlaufen.
l
-
Abstand der Prüfwand zum Scheinwerfer (5 m)
h
-
Höhe der Mitte des Scheinwerfers oberhalb der Straße
h
-
Neigung des Scheinwerfers (-3,5 %) Abstände der Prüfwand = 17,5
cm
-
Heben der Zeichnung des asymmetrischen Lichtes (15%)
Einrichtung der Lichter in der Traktormaske
Die Einrichtung wird mit allen Schrauben für die vertikale
sowie horizontale Richtung des Strahls gleichzeitig
durchgeführt. Im eingerichteten Zustand müssen alle
Federn der nicht einstellbaren Schrauben eine
Vorspannung aufweisen! Jeder Scheinwerfer wird
getrennt eingerichtet. Der Austausch der Glühlampe wird
durch Entnehmen vom hinteren Wand des
Scheinwerferspiegels durchgeführt.
