5.1.4 Anschlussbeschreibung Drehstrommotor
GEFAHR
Elektrische Gefahren
Arbeiten an den elektrischen Teilen sind besonders gefährlich und können zu Verletzungen oder Tod führen!
⇒ Der Betreiber des Förderbandes muss den elektrischen Anschluss, die Inbetriebnahme, die Einstellung und die Wartung
von qualifizierten Personen (Fachpersonal) durchführen lassen.
⇒ Ein mechanischer Schalter muss zwingend in der Speiseleitung eingebaut sein.
⇒ Der Motor muss zwingend mit der Erde des speisenden Netzes verbunden werden, um einen optimalen elektrischen
Berührungsschutz zu erreichen.
⇒ Lösen Sie die elektrischen Anschlüsse nie unter Spannung. In ungünstigen Fällen können Lichtbögen entstehen und
Personen und Kontakte schädigen.
WICHTIG
Elektrischer Anschluss Drehstrommotor
• In der Speiseleitung muss zwingend ein mechanischer Schalter eingebaut sein, sonst ist kein sicherer Betrieb gewähr-
leistet.
• Der Motor muss mit der Erde des speisenden Netzes verbunden werden, um einen optimalen elektrischen Berührungs-
schutz zu erreichen.
Anschluss der Netzspannung 3x400 V / 3x460 V

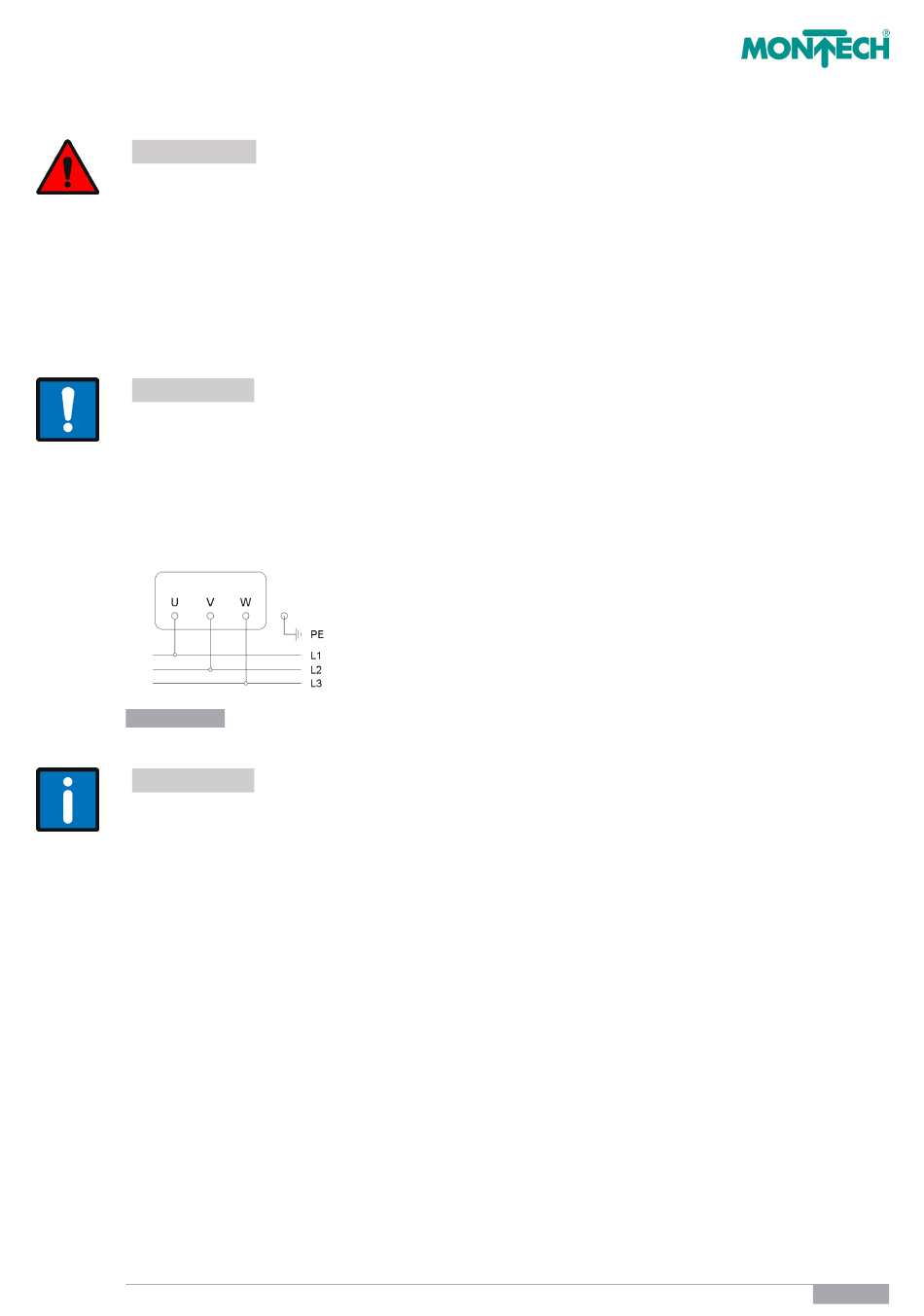

Abbildung 35 Anschlussschema Drehstrommotor
HINWEIS
Drehrichtungswechsel
Um die Drehrichtung des Drehstrommotors zu ändern, müssen Sie zwei der drei Phasen vertauschen.
