montech TB30 Montageanleitung Seite 41

Montageanleitung MA-100156
Förderband TB30
Kopfantrieb mit bürstenlosem DC-Motor
L ≤2000
2000< L ≤3000
3000< L ≤4000
4000< L ≤6000
6000< L ≤7000

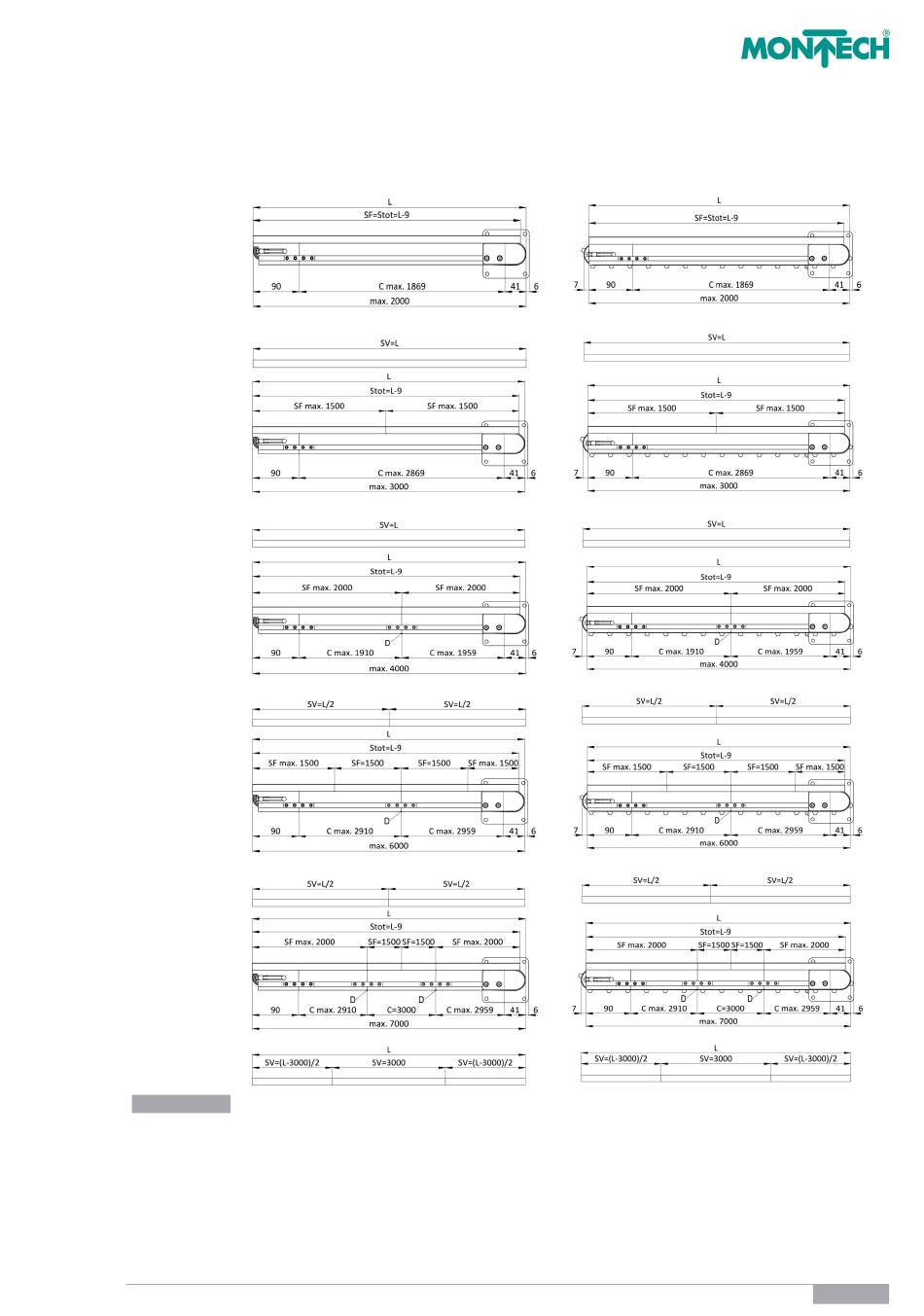

Abbildung 26 Mechanischer Aufbau Kopfantrieb mit bürstenlosem DC-Motor
Legende
L Förderbandlänge
C Chassislänge
www.montech.com
ohne Stollen
SF Seitenführung fix
B Bandendenlänge
1,2
info@montech.com
mit Stollen
SV Seitenführung verstellbar
D Demontagestelle für den Transport
+41 32 681 55 00 41 / 72
