Montageanleitung MA-100156
Förderband TB30
Beim Mittenantrieb muss zusätzlich der Gurtlauf auf der Antriebsrolle eingestellt werden. Die Korrektur des Gurtlaufes beim
Mittenantrieb auf der Antriebsrolle kann nur nach Entfernen des Schutzbleches überprüft werden. Beim Kopfantrieb entfällt
diese Prozedur.
VORSICHT
Drehende Rollen und Gurte
Verletzungs- und Einzuggefahr von Körperteilen und Haaren durch die drehenden Rollen und Gurte!
⇒ Schalten Sie den Motor für die Demontage- und Montagearbeiten am Förderband immer aus, ausser bei den Einstell-
arbeiten des Gurtes.
⇒ Halten Sie Hände, Gliedmassen und Haare nie in den Bereich der drehenden Rollen und Gurte.
Haarnetz tragen
Bei Arbeiten an Anlagen mit rotierenden Teilen müssen Sie ein Haarnetz tragen.
Vorgehen
X 1 Schalten Sie den Motor aus.
X 2 Kontrollieren Sie mit einem Winkel, ob die beiden Seitenbleche (70/80) rechtwinklig und in gleichem Mass zum Chas-
sis montiert sind.
X 3 Überprüfen Sie das Mass E auf beiden Seiten der Antriebseinheit und stellen Sie es nötigenfalls mit einer der beiden
Schrauben (60) auf den gleichen Wert ein.
X 4 Schalten Sie den Motor ein.
X 5 Läuft der Gurt mehr als ca. 2 mm asymmetrisch auf der Umlenkrolle (40), müssen Sie den Gurtlauf korrigieren.
X 6 Falls nötig, korrigieren Sie den Gurtlauf, indem Sie die Schrauben (280) bei laufendem Band ein- bzw. ausschrauben.
Lassen Sie das Band ca. 30 Minuten laufen, damit es sich auf den Rollen einspielt. Der Gurt darf leicht hin- und her-
bewegen, aber er darf nicht auf eine Seite hinauslaufen.
X 7 Schalten Sie den Motor aus.
X 8 Ziehen Sie das Schutzblech (170) durch Lösen der 4 Schrauben (30) nach unten heraus.
X 9 Schalten Sie den Motor ein.
X 10 Kontrollieren Sie, ob der Gurt symmetrisch innerhalb von 2 mm auf der Antriebsrolle (160) läuft. Wenn nicht, wieder-
holen Sie die Schritte 1 - 9.
X 11 Schalten Sie den Motor aus und montieren Sie das Schutzblech wieder.
Link: Downloads
30

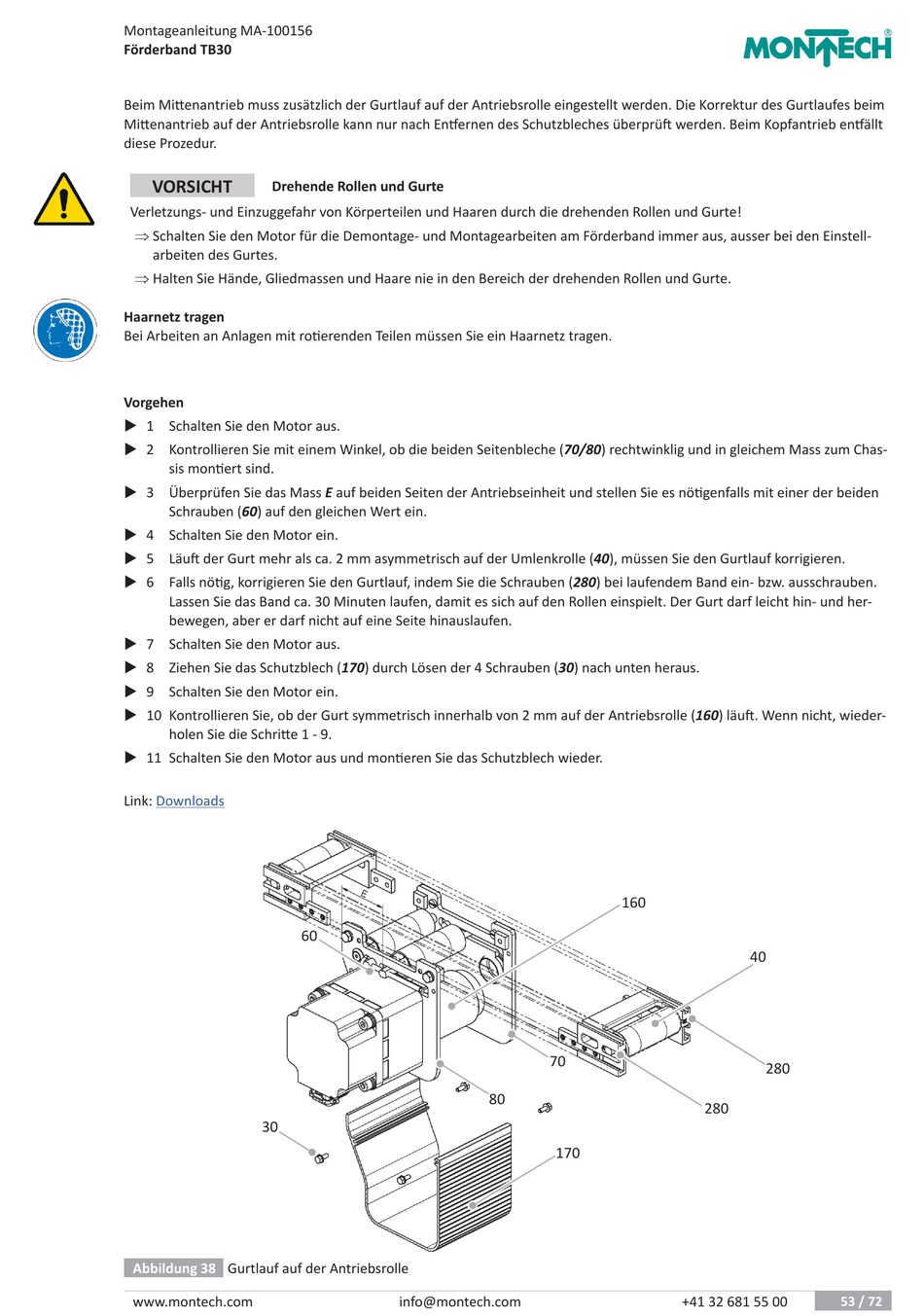

Abbildung 38 Gurtlauf auf der Antriebsrolle
www.montech.com
60
info@montech.com
160
70
80
170
40
280
280
