Montageanleitung MA-100156
Förderband TB30
5.1.1
Anschlussbeschreibung bürstenloser DC-Motor
HINWEIS
Betriebsanleitung Motor beachten
Dieses Dokument enthält nur einen groben Überblick über den Anschluss und die Inbetriebnahme des Motors und des
Reglers. Befolgen Sie für den elektrischen Anschluss unbedingt die Betriebsanleitung Operating Manual BMU Series HM-
5187. Link: Downloads

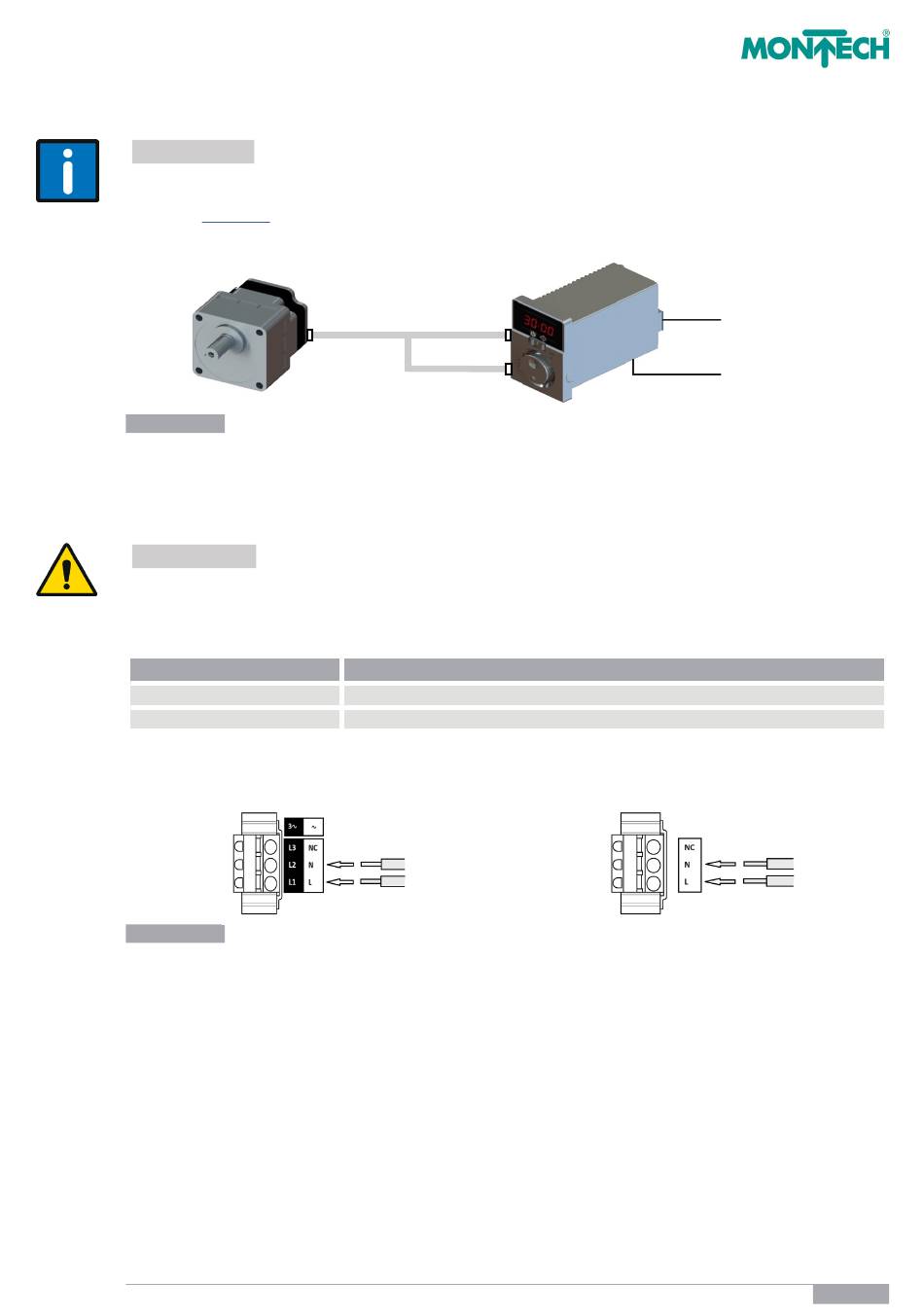

Abbildung 29
Anschlussschema bürstenloser DC-Motor
Anschluss der Versorgungsspannung
Das Versorgungskabel für die Hauptstromversorgung müssen Sie mit dem Regler verbinden.
VORSICHT
Spannungsversorgung
Unsachgemässes Anschliessen der Spannungsversorgung oder Überspannungen am Gerät führen zu Sachschäden!
⇒ Beachten Sie vor dem Anschliessen der Spannungsversorgung unbedingt die Spannungsvorgaben des Reglers.
Stromversorgung
Einphasig 100-120 V
Einphasig 200-240 V
Art. Nr. 522033
Einphasig 200-240 V
Abbildung 30
Anschlussschema Regler
www.montech.com
Anschlussbeschreibung
Verbinden sie die Phase mit Anschluss L und den Neutralleiter mit Anschluss N.
Verbinden sie die Phase mit Anschluss L1 und den Neutralleiter mit Anschluss L2.
info@montech.com
Anschluss für SPS
Hauptstromversorgung
Art. Nr. 522034
Einphasig 100-120 V
+41 32 681 55 00
47 / 72
