Montageanleitung MA-100156
Förderband TB30
5.1.2
Elektrischer Anschluss Kopfantrieb schwenkbar
WICHTIG
Gleichspannung 24V
Zur Versorgung des Motors wird eine Gleichspannung von 24 V benötigt. Höhere Spannungen sowie Wechselspannung
können den Motor beschädigen.
Achten Sie auf den richtigen Anschluss des Erdungskabels gemäss Abbildung 31.
5.1.3
Konfiguration des Reglers für externe Ansteuerung über I/O's
Voreinstellung
Der Regler kann durch eine externe Steuerung angesteuert werden. Dazu müssen Sie zuerst den Parameter External opera-
tion signal input einstellen. Wenn dieser Parameter nicht richtig eingestellt ist, reagiert der Regler nicht auf die Signale.
External operation signal input =
Siehe dazu BMU Series Operating Manual HM-5187
Anschluss CN4
Die externe Steuerung wird über die Anschlüsse CN4 angeschlossen.
Siehe dazu BMU Series Operating Manual
Anschlüsse für im Motor integrierte
CN4 I/O Anschlüsse für externe Steuerung

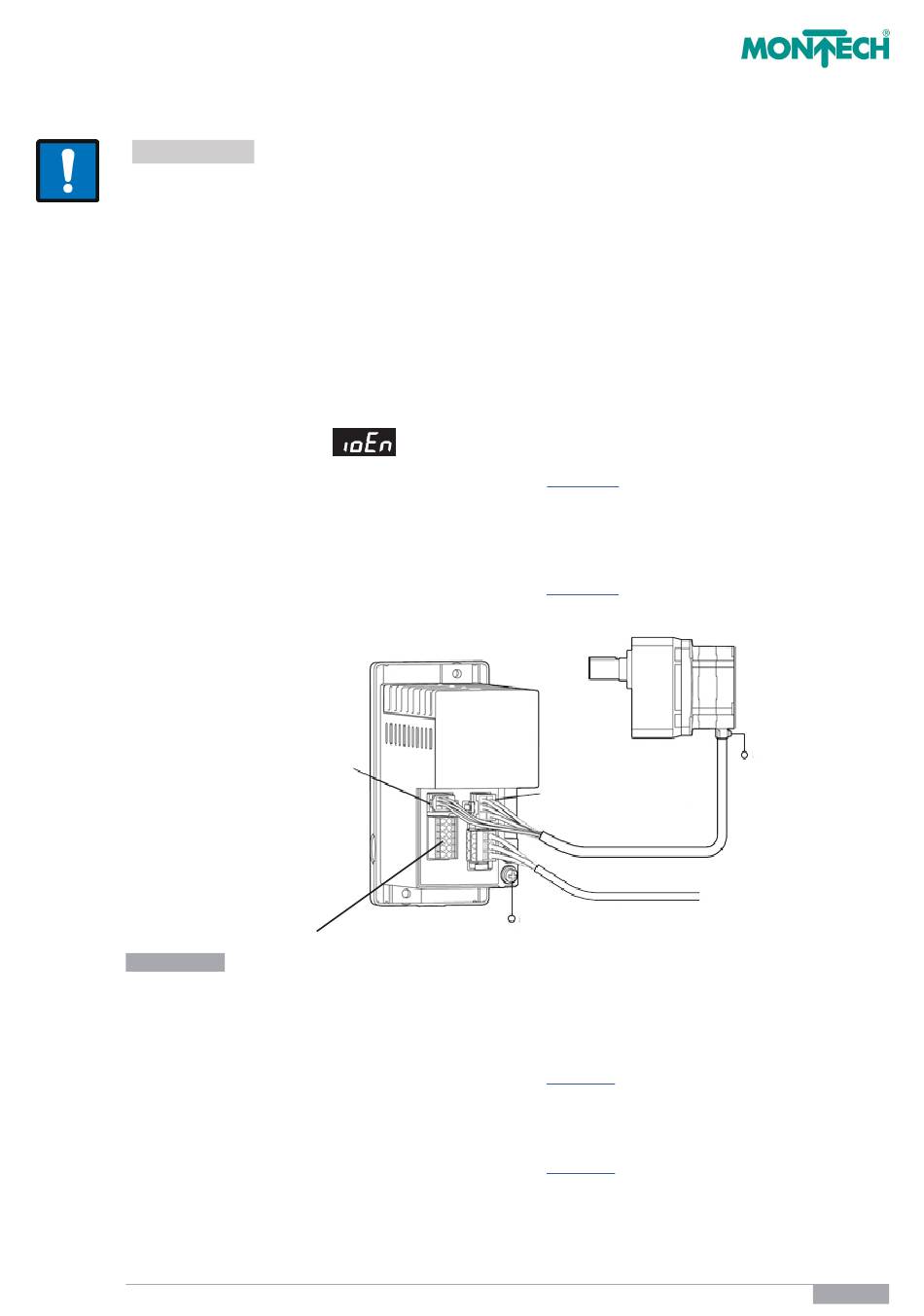

Abbildung 34
Anschlüsse am Regler
Pinzuordnung
Jedem Pin ist standardmässig eine Funktion zugeordnet. Diese können neu definiert werden.
Siehe dazu BMU Series Operating Manual HM-5187 (Seite 29), Link: Downloads.
Geschwindigkeitsansteuerung
Es können bis zu 4 verschiedene Geschwindigkeiten über eine externe Steuerung gewählt werden.
Siehe dazu BMU Series Operating Manual HM-5187 (Seite 23), Link: Downloads.
www.montech.com
(Seite 21), Link: Downloads.
HM-5187 (Seite 16), Link: Downloads.
Sensoren
info@montech.com
Leistungsversorgung Motor
Hauptstromversorgung
PE
+41 32 681 55 00
PE
49 / 72
