Montageanleitung MA-100156
Förderband TB30
X 17 Auf der Anzeige erscheint
ändern, indem Sie den Drehschalter drehen. Der Wert entspricht der Transportgeschwindigkeit des Förderbandes in
[m/min].
X 18 Montieren Sie die Abdeckung.
X 19 Messen Sie zur Kontrolle die Bandgeschwindigkeit und vergleichen Sie die Messung mit dem Wert auf der Anzeige.
6.7
Regler mit Montageset montieren
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Entfernen Sie alle angeschlossenen Kabel am Regler.
X 3 Demontieren Sie die Abdeckung (10) gemäss Abbildung.
X 4 Befestigen Sie den Regler am Montagewinkel mit den Schrauben (20).
X 5 Ziehen Sie die Schraube vorsichtig an und versichern Sie sich, dass keine Lücken zwischen Regler und Metallplatte vor-
handen sind. Der Schraubenkopf darf nicht weiter als 4.5 mm herausragen!
X 6 Montieren Sie die Abdeckung (10) gemäss Abbildung.
X 7 Ziehen Sie die entfernten Kabel vorsichtig durch die Kabelverschraubungen der Abdeckung (30) durch und schliessen
Sie sie am Regler wie in Kapitel 5.1.1 beschrieben an.
X 8 Montieren Sie die Abdeckung (30).
X 9 Montieren Sie die Baugruppe mit den Schrauben (40) am Förderband.
X 10 Nehmen Sie den Regler gemäss Kapitel 5.1 in Betrieb.
Zum Montieren die Abdeckung zuerst an
der Oberseite einhängen
Zum wegnehmen Abdeckung zuerst an
der Unterseite wegziehen

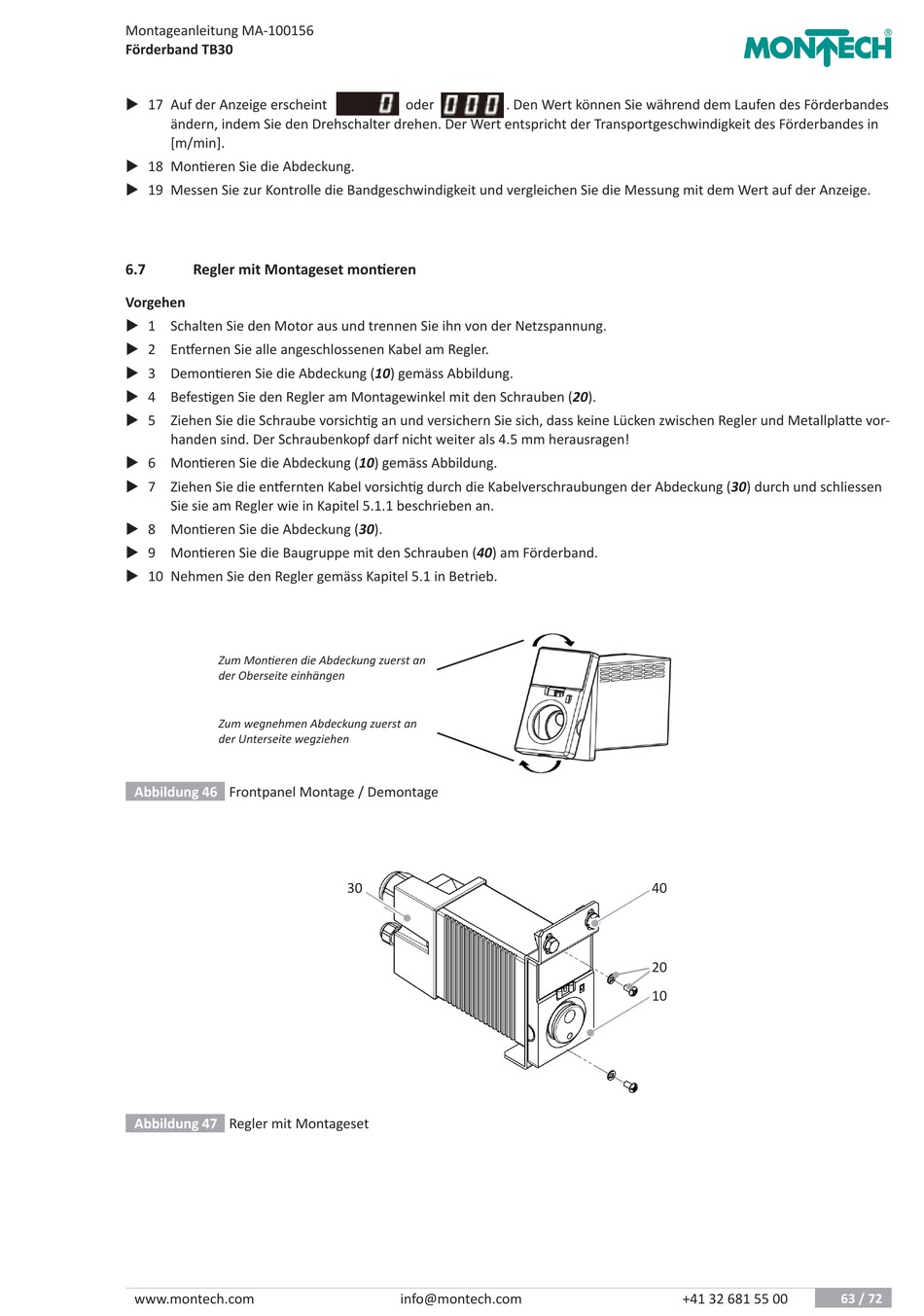

Abbildung 46
Frontpanel Montage / Demontage
Regler mit Montageset
Abbildung 47
