Montageanleitung MA-100156
Förderband TB30
5.1.6
Geradelauf des Transportgurtes
WICHTIG
Zentrischer Gurtlauf
Der Transportgurt muss immer zentrisch über die Umlenkrollen und die Antriebsrolle laufen. Unter keinen Umständen
dürfen die Kanten des Gurtes seitlich über die Rollen hinausragen.
Die Korrektur des Gurtlaufes über die Umlenkrollen bzw. Spannrollen erreichen Sie, indem Sie die Schrauben (280) bei lau-
fendem Band ein- bzw. ausschrauben.
Mittenantrieb
Bandende UR-Ø30 (Umlenkrolle Ø30)
280
Bandende UR-Ø20 (Umlenkrolle Ø20)
280
Bandende SR-Ø30 (Spannrolle Ø30, bei längeren
Förderbändern)
280
Bandende mit Messerkante
280

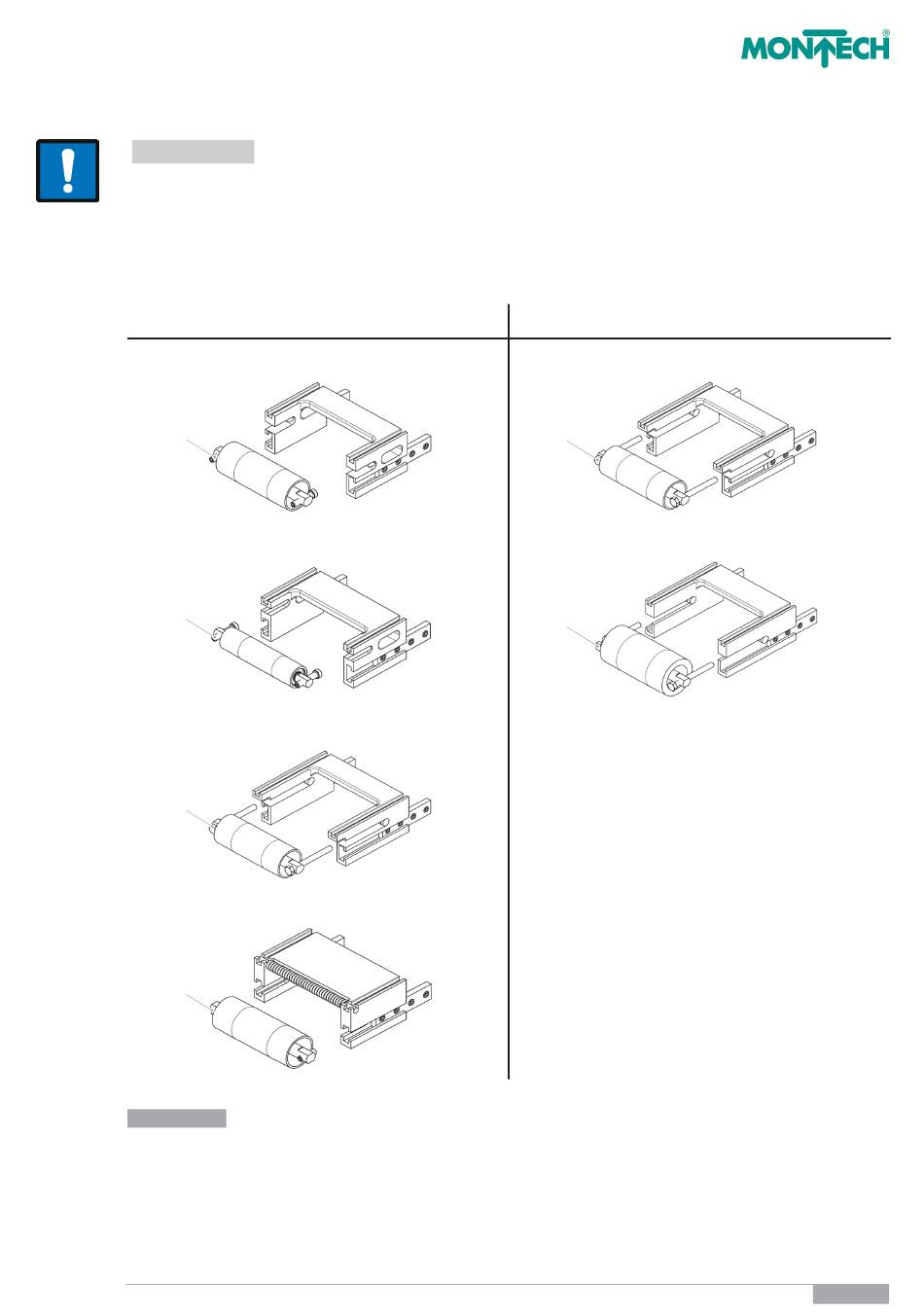

Abbildung 37
Geradelauf des Transportgurtes
www.montech.com
280
280
info@montech.com
Kopfantrieb
Bandende SR-Ø30 (Spannrolle Ø30)
Bandende SR-Ø40
+41 32 681 55 00
52 / 72
