6.10.2 Ersetzen der Antriebsrolle/Kugellager (Kopfantrieb schwenkbar)
Defekte Kugellager der Antriebsrolle (50) können durch ein geeignetes Demontagewerkzeug abgezogen werden. Das neue
Kugellager muss anschliessend wieder aufgepresst werden.
230
40
590
590

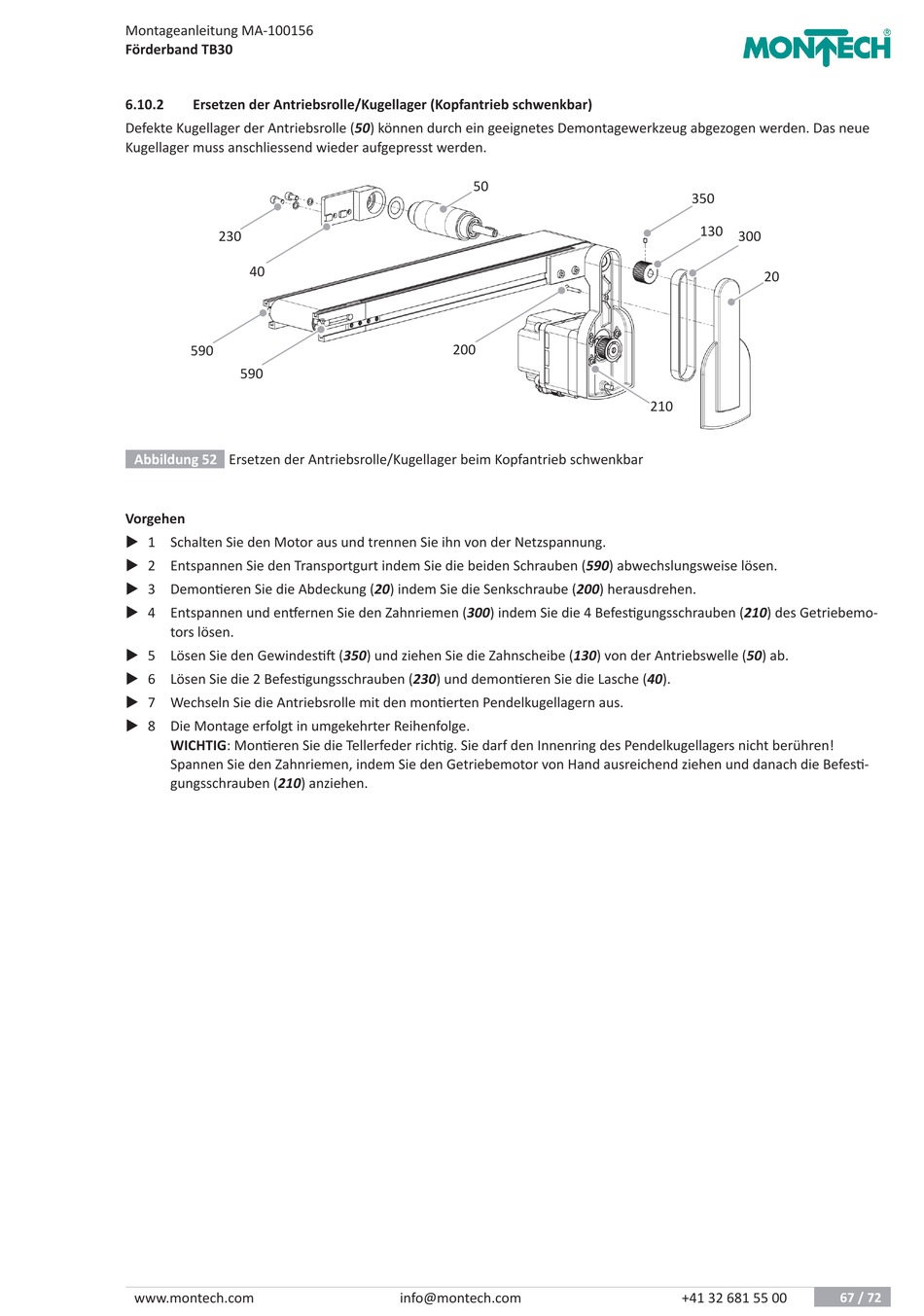

Abbildung 52 Ersetzen der Antriebsrolle/Kugellager beim Kopfantrieb schwenkbar
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Entspannen Sie den Transportgurt indem Sie die beiden Schrauben (590) abwechslungsweise lösen.
X 3 Demontieren Sie die Abdeckung (20) indem Sie die Senkschraube (200) herausdrehen.
X 4 Entspannen und entfernen Sie den Zahnriemen (300) indem Sie die 4 Befestigungsschrauben (210) des Getriebemo-
tors lösen.
X 5 Lösen Sie den Gewindestift (350) und ziehen Sie die Zahnscheibe (130) von der Antriebswelle (50) ab.
X 6 Lösen Sie die 2 Befestigungsschrauben (230) und demontieren Sie die Lasche (40).
X 7 Wechseln Sie die Antriebsrolle mit den montierten Pendelkugellagern aus.
X 8 Die Montage erfolgt in umgekehrter Reihenfolge.
WICHTIG: Montieren Sie die Tellerfeder richtig. Sie darf den Innenring des Pendelkugellagers nicht berühren!
Spannen Sie den Zahnriemen, indem Sie den Getriebemotor von Hand ausreichend ziehen und danach die Befesti-
gungsschrauben (210) anziehen.
