5.2.3

Anschlussbeschreibung Drehstrommotor

GEFAHR!
Der Betreiber des Förderbandes muss den elektrischen Anschluss, die
Inbetriebnahme, die Einstellung und den Service von qualifizierten Personen
durchführen lassen. Arbeiten an den elektrischen Teilen sind besonders gefährlich.
Der Betrieb des Förderbandes ohne mechanischen Schalter in der Speiseleitung
ist untersagt. Um einen optimalen elektrischen Berührungsschutz zu erreichen,
muss der Motor, mit der Erde des speisenden Netzes verbunden werden.
Die elektrischen Anschlüsse nie unter Spannung lösen. In ungünstigen Fällen
können Lichtbögen entstehen und Personen und Kontakte schädigen.
Anschluss der Netzspannung 3x400 V / 3x460 V

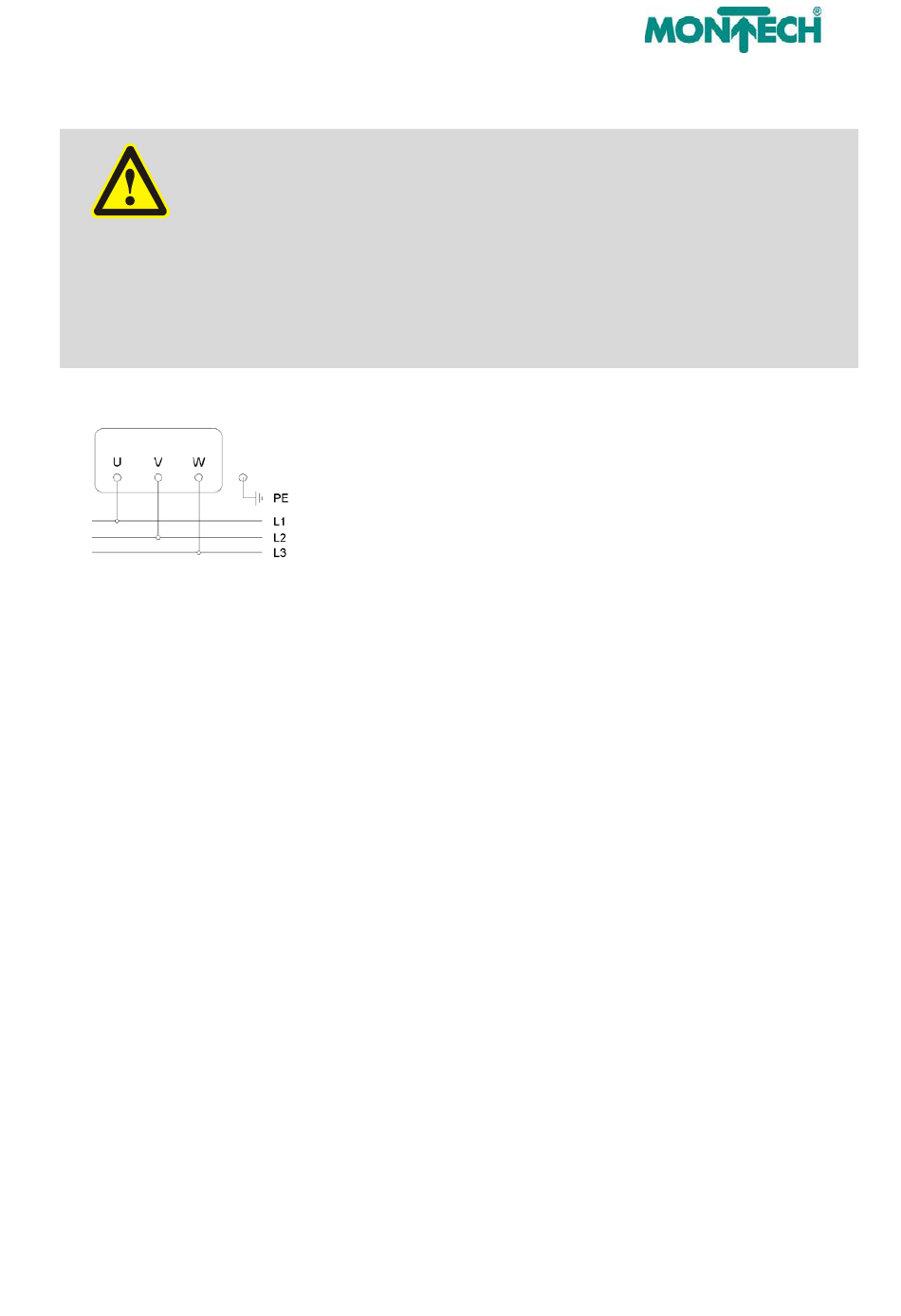

Abbildung 28: Anschlussschema Drehstrommotor
(Drehrichtungswechsel durch Vertauschen zweier Phasen)
U...rot
V...weiss
W...schwarz
Montageanleitung BA-100156
Förderband TB30
44
