Versetzen Der Antriebseinheit Auf Dem Chassis (Mittenantrieb) - montech TB30 Montageanleitung

Montageanleitung MA-100156
Förderband TB30
5.1.7 Versetzen der Antriebseinheit auf dem Chassis (Mittenantrieb)
Vorgehen
X 1 Schalten Sie den Motor aus.
X 2 Lösen Sie die beiden Befestigungsschrauben (140) am Seitenblech rechts (70) und die beiden korrespondierenden
Schrauben am Seitenblech links (80).
X 3 Verschieben Sie die Antriebseinheit an die gewünschte Stelle und ziehen Sie die 4 Befestigungsschrauben (140) der
beiden Seitenbleche fest.

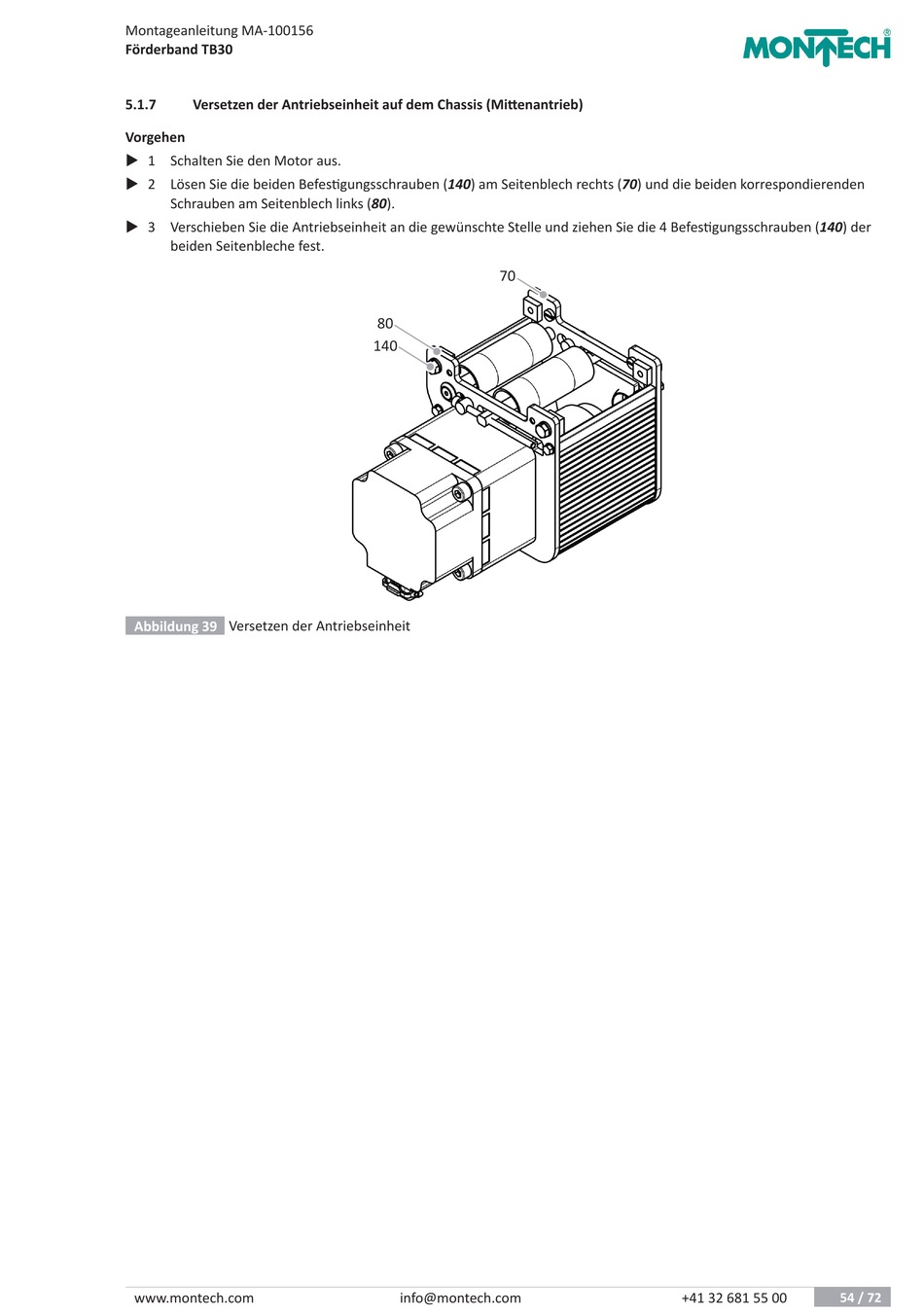

Abbildung 39 Versetzen der Antriebseinheit
www.montech.com
70
80
140
