Montageanleitung MA-100156
Förderband TB30
6.10.3
Ersetzen des Getriebemotors (Kopfantrieb schwenkbar)

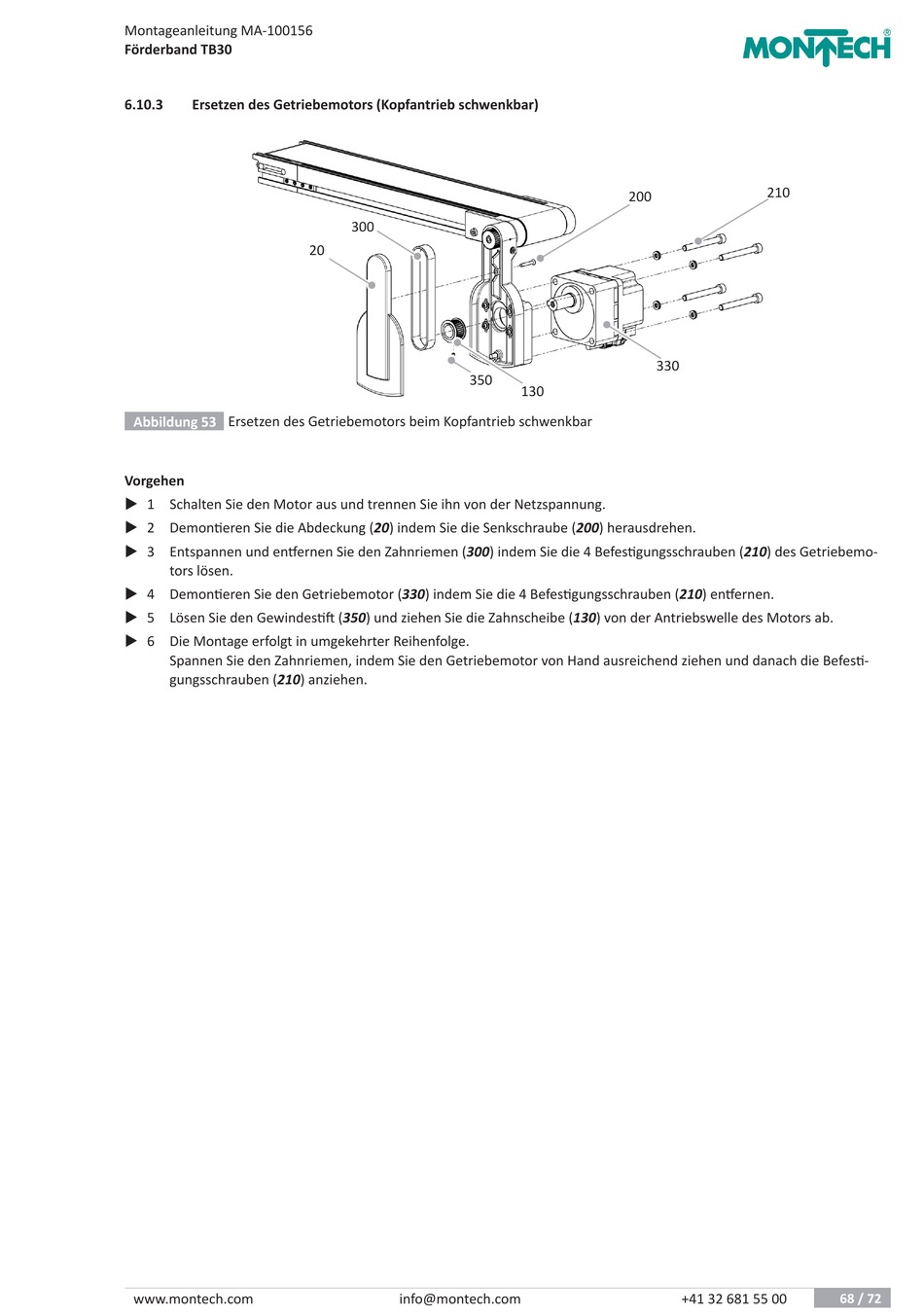

Abbildung 53
Ersetzen des Getriebemotors beim Kopfantrieb schwenkbar
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Demontieren Sie die Abdeckung (20) indem Sie die Senkschraube (200) herausdrehen.
X 3 Entspannen und entfernen Sie den Zahnriemen (300) indem Sie die 4 Befestigungsschrauben (210) des Getriebemo-
tors lösen.
X 4 Demontieren Sie den Getriebemotor (330) indem Sie die 4 Befestigungsschrauben (210) entfernen.
X 5 Lösen Sie den Gewindestift (350) und ziehen Sie die Zahnscheibe (130) von der Antriebswelle des Motors ab.
X 6 Die Montage erfolgt in umgekehrter Reihenfolge.
Spannen Sie den Zahnriemen, indem Sie den Getriebemotor von Hand ausreichend ziehen und danach die Befesti-
gungsschrauben (210) anziehen.
www.montech.com
300
20
350
info@montech.com
200
330
130
+41 32 681 55 00
210
68 / 72
