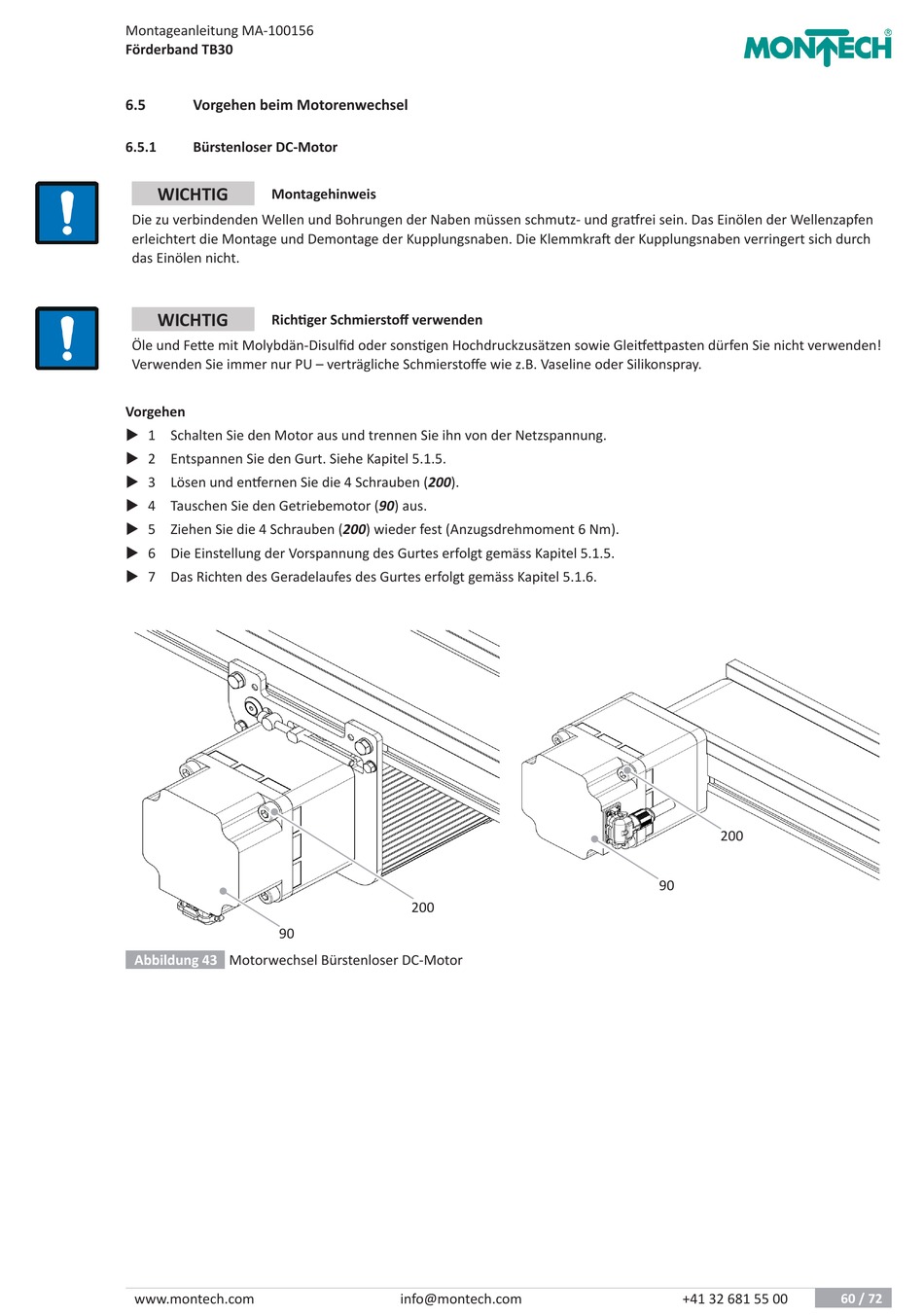

Vorgehen Beim Motorenwechsel; Bürstenloser Dc-Motor - Montech Tb30 Montageanleitung

Montageanleitung MA-100156
Förderband TB30
6.5 Vorgehen beim Motorenwechsel
6.5.1 Bürstenloser DC-Motor
WICHTIG
Montagehinweis
Die zu verbindenden Wellen und Bohrungen der Naben müssen schmutz- und gratfrei sein. Das Einölen der Wellenzapfen
erleichtert die Montage und Demontage der Kupplungsnaben. Die Klemmkraft der Kupplungsnaben verringert sich durch
das Einölen nicht.
WICHTIG
Richtiger Schmierstoff verwenden
Öle und Fette mit Molybdän-Disulfid oder sonstigen Hochdruckzusätzen sowie Gleitfettpasten dürfen Sie nicht verwenden!
Verwenden Sie immer nur PU – verträgliche Schmierstoffe wie z.B. Vaseline oder Silikonspray.
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Entspannen Sie den Gurt. Siehe Kapitel 5.1.5.
X 3 Lösen und entfernen Sie die 4 Schrauben (200).
X 4 Tauschen Sie den Getriebemotor (90) aus.
X 5 Ziehen Sie die 4 Schrauben (200) wieder fest (Anzugsdrehmoment 6 Nm).
X 6 Die Einstellung der Vorspannung des Gurtes erfolgt gemäss Kapitel 5.1.5.
X 7 Das Richten des Geradelaufes des Gurtes erfolgt gemäss Kapitel 5.1.6.
90
Abbildung 43 Motorwechsel Bürstenloser DC-Motor
www.montech.com
200
info@montech.com
200
90
+41 32 681 55 00 60 / 72
