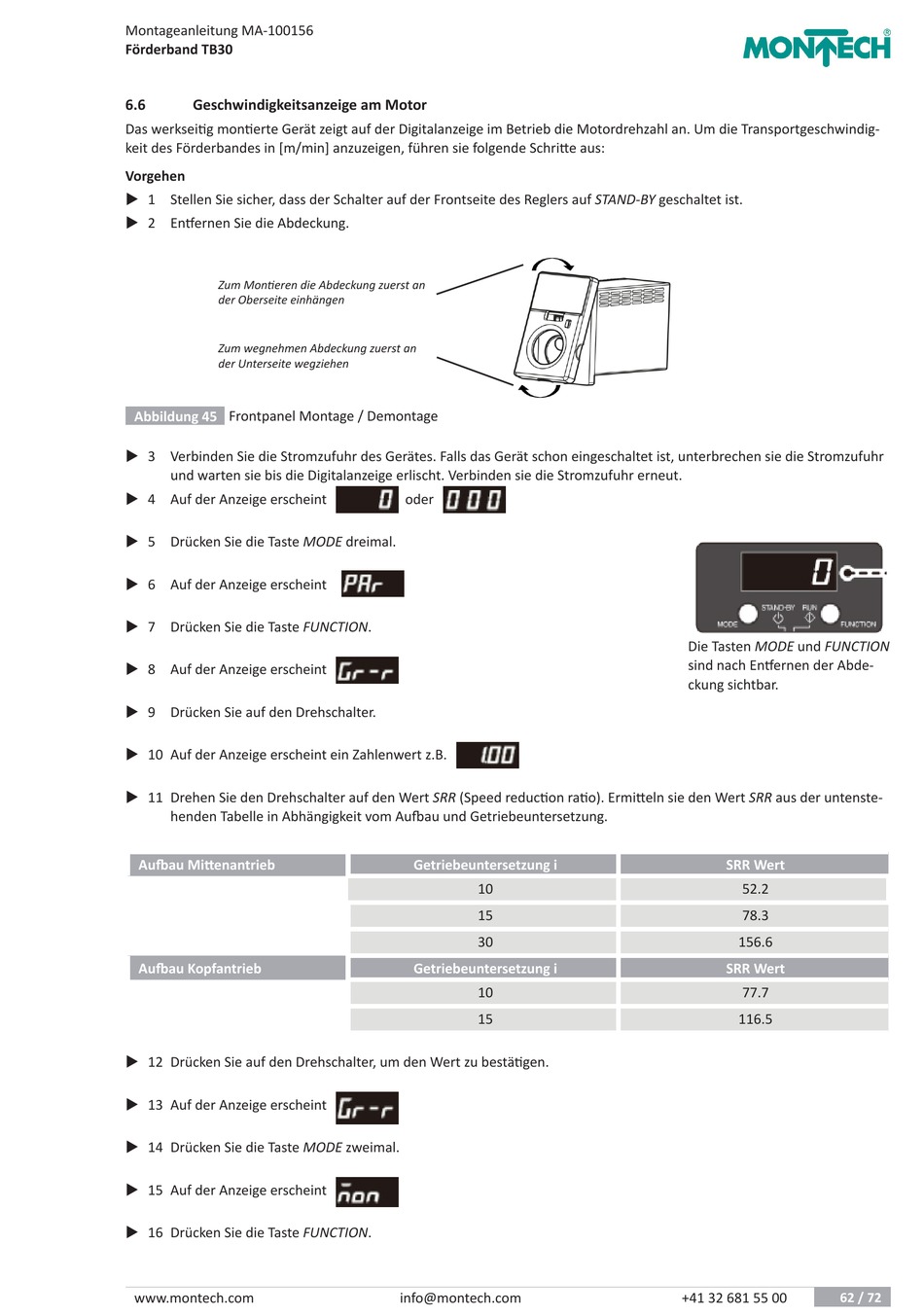

Montageanleitung MA-100156
Förderband TB30
6.6
Geschwindigkeitsanzeige am Motor
Das werkseitig montierte Gerät zeigt auf der Digitalanzeige im Betrieb die Motordrehzahl an. Um die Transportgeschwindig-
keit des Förderbandes in [m/min] anzuzeigen, führen sie folgende Schritte aus:
Vorgehen
X 1 Stellen Sie sicher, dass der Schalter auf der Frontseite des Reglers auf STAND-BY geschaltet ist.
X 2 Entfernen Sie die Abdeckung.
Zum Montieren die Abdeckung zuerst an
der Oberseite einhängen
Zum wegnehmen Abdeckung zuerst an
der Unterseite wegziehen
Abbildung 45
Frontpanel Montage / Demontage
X 3 Verbinden Sie die Stromzufuhr des Gerätes. Falls das Gerät schon eingeschaltet ist, unterbrechen sie die Stromzufuhr
und warten sie bis die Digitalanzeige erlischt. Verbinden sie die Stromzufuhr erneut.
X 4 Auf der Anzeige erscheint
X 5 Drücken Sie die Taste MODE dreimal.
X 6 Auf der Anzeige erscheint
X 7 Drücken Sie die Taste FUNCTION.
X 8 Auf der Anzeige erscheint
X 9 Drücken Sie auf den Drehschalter.
X 10 Auf der Anzeige erscheint ein Zahlenwert z.B.
X 11 Drehen Sie den Drehschalter auf den Wert SRR (Speed reduction ratio). Ermitteln sie den Wert SRR aus der untenste-
henden Tabelle in Abhängigkeit vom Aufbau und Getriebeuntersetzung.
Aufbau Mittenantrieb
Aufbau Kopfantrieb
X 12 Drücken Sie auf den Drehschalter, um den Wert zu bestätigen.
X 13 Auf der Anzeige erscheint
X 14 Drücken Sie die Taste MODE zweimal.
X 15 Auf der Anzeige erscheint
X 16 Drücken Sie die Taste FUNCTION.
www.montech.com
oder
Getriebeuntersetzung i
10
15
30
Getriebeuntersetzung i
10
15
info@montech.com
Die Tasten MODE und FUNCTION
sind nach Entfernen der Abde-
ckung sichtbar.
SRR Wert
52.2
78.3
156.6
SRR Wert
77.7
116.5
+41 32 681 55 00
62 / 72
