Montageanleitung MA-100156
Förderband TB30
3.1.7 Komponenten Förderband TB30 Eingurt Kopfantrieb schwenkbar
30
20
10
40
90

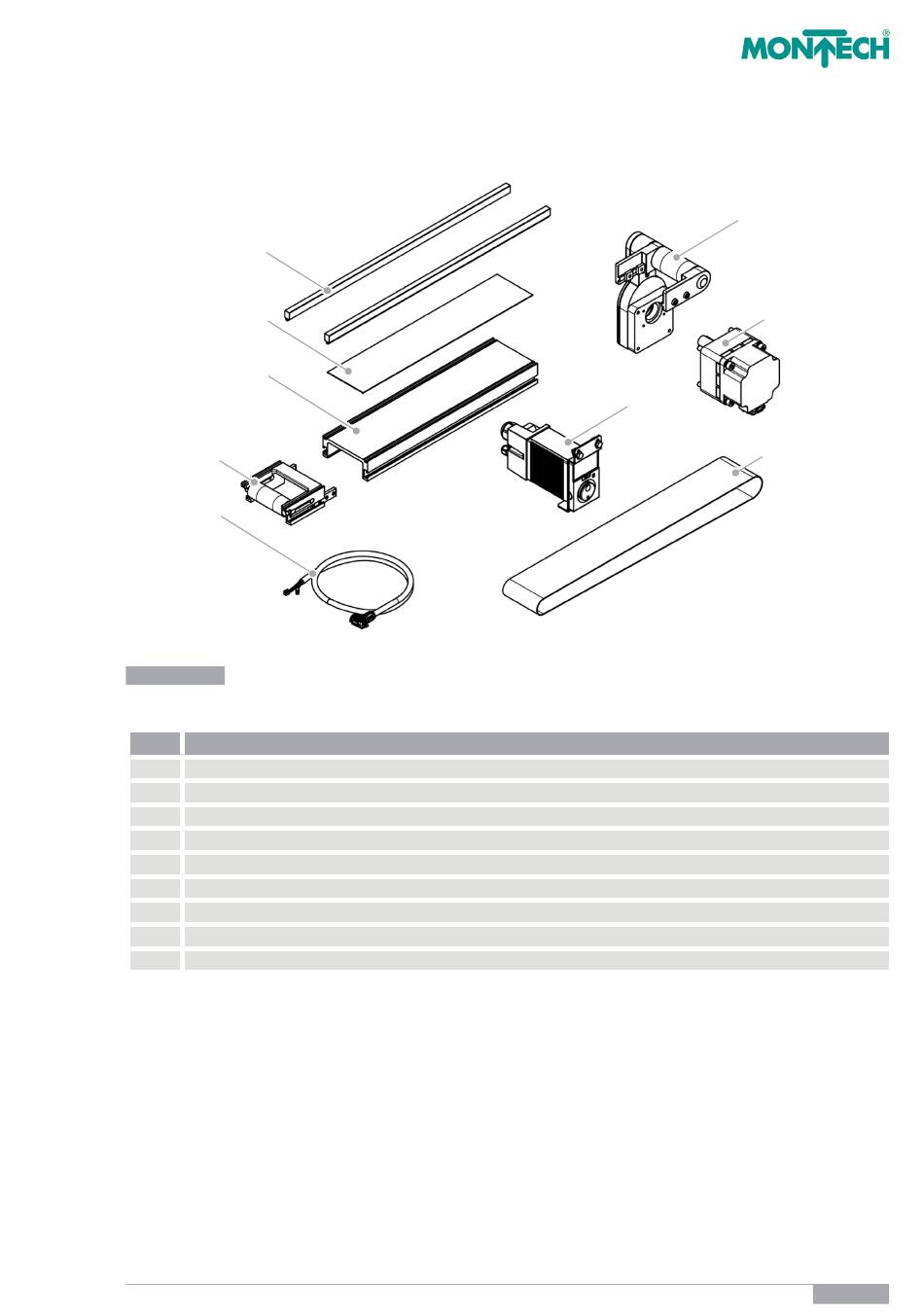

Abbildung 7 Explosionsdarstellung Förderband TB30 Eingurt Kopfantrieb schwenkbar
Pos. Bezeichnung
10 Chassis
20 Gleitblech (optional)
30 Seitenführung
40 Bandende (Spannrollen-Ø30 resp. Ø40 für Stollengurte)
50 Motor (Bürstenloser DC-Motor)
60 Antriebseinheit schwenkbar
70 Regler
80 Transportgurt
90 Verbindungskabel Motor/Regler
www.montech.com info@montech.com
60
50
70
80
+41 32 681 55 00 19 / 72
