Montageanleitung MA-100156
Förderband TB30
Mittenantrieb
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Lösen und entfernen Sie die 4 Schrauben (30). Danach nehmen Sie das Schutzblech (170) heraus.
X 3 Lösen Sie die Schrauben (60) ganz von der Spannrolle (120).
X 4 Entnehmen Sie die Spannrolle (120) durch die Öffnung an der rechten Seite.
X 5 Entfernen Sie die 2 Schrauben (230) und entnehmen Sie die Umlenkrolle (130).
X 6 Wechseln Sie den Gurt (280) aus.
X 7 Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
X 8 Die Einstellung der Vorspannung des Gurtes erfolgt gemäss Kapitel 5.1.5
X 9 Das Richten des Geradelaufes des Gurtes erfolgt gemäss Kapitel 5.1.6.

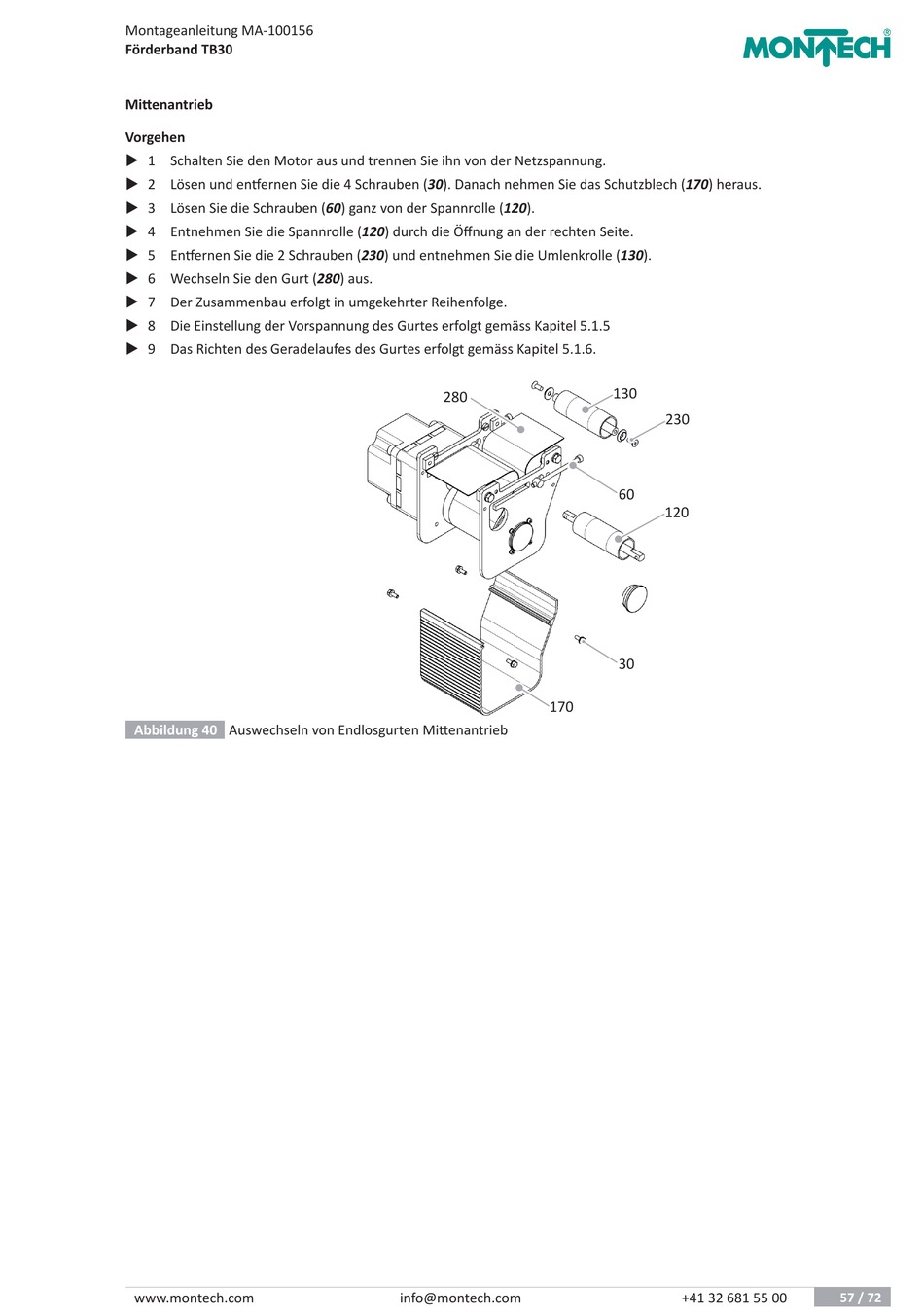

Abbildung 40
Auswechseln von Endlosgurten Mittenantrieb
