Montageanleitung MA-100156
Förderband TB30
Kopfantrieb
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Entspannen Sie den Gurt durch gleichmässiges Lösen der beiden Schrauben (80).
X 3 Entfernen Sie den Gurt seitlich über die Lasche (70).
X 4 Die Montage des neuen Gurtes erfolgt in umgekehrter Reihenfolge
X 5 Montieren Sie den neuen Gurt auf dieselbe Weise.
X 6 Die Einstellung der Vorspannung des Gurtes erfolgt gemäss Kapitel 5.1.5.
X 7 Das Richten des Geradelaufes des Gurtes erfolgt gemäss Kapitel 5.1.6.

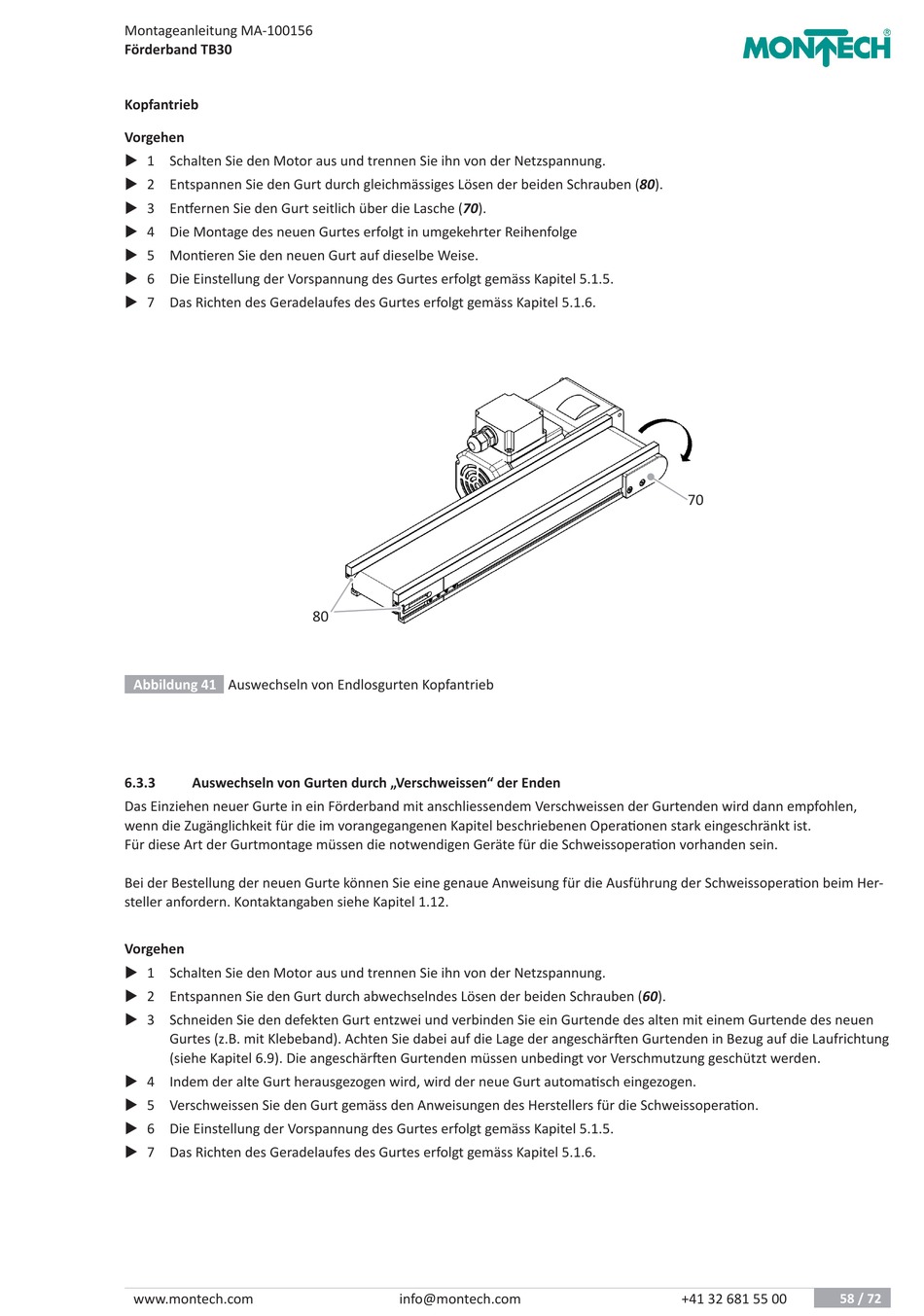

Abbildung 41 Auswechseln von Endlosgurten Kopfantrieb
6.3.3 Auswechseln von Gurten durch „Verschweissen" der Enden
Das Einziehen neuer Gurte in ein Förderband mit anschliessendem Verschweissen der Gurtenden wird dann empfohlen,
wenn die Zugänglichkeit für die im vorangegangenen Kapitel beschriebenen Operationen stark eingeschränkt ist.
Für diese Art der Gurtmontage müssen die notwendigen Geräte für die Schweissoperation vorhanden sein.
Bei der Bestellung der neuen Gurte können Sie eine genaue Anweisung für die Ausführung der Schweissoperation beim Her-
steller anfordern. Kontaktangaben siehe Kapitel 1.12.
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Entspannen Sie den Gurt durch abwechselndes Lösen der beiden Schrauben (60).
X 3 Schneiden Sie den defekten Gurt entzwei und verbinden Sie ein Gurtende des alten mit einem Gurtende des neuen
Gurtes (z.B. mit Klebeband). Achten Sie dabei auf die Lage der angeschärften Gurtenden in Bezug auf die Laufrichtung
(siehe Kapitel 6.9). Die angeschärften Gurtenden müssen unbedingt vor Verschmutzung geschützt werden.
X 4 Indem der alte Gurt herausgezogen wird, wird der neue Gurt automatisch eingezogen.
X 5 Verschweissen Sie den Gurt gemäss den Anweisungen des Herstellers für die Schweissoperation.
X 6 Die Einstellung der Vorspannung des Gurtes erfolgt gemäss Kapitel 5.1.5.
X 7 Das Richten des Geradelaufes des Gurtes erfolgt gemäss Kapitel 5.1.6.
www.montech.com
80
info@montech.com
70
+41 32 681 55 00 58 / 72
